ТЭНБ 1,5 и 2,1 кВт по чертежу: подбор параметров, цена и сроки

Сопротивление исправного ТЭНБ 1,5 кВт на 220 В лежит в коридоре 30,7–35,9 Ом, у ТЭНБ 2,1 кВт сопротивление лежит в коридоре 21,96–25,6 Ом. Готового типоразмера на 2,1 кВт в каталоге нет: такую мощность собирают по чертежу под конкретный фланец и габарит. Цена по калькулятору: 1,5 кВт от 1750 ₽ (сталь) до 3510 ₽ (нержавейка), 2,1 кВт от 2460 ₽ до 4910 ₽. Минимальная партия составляет 1 штуку, срок 7–14 рабочих дней.

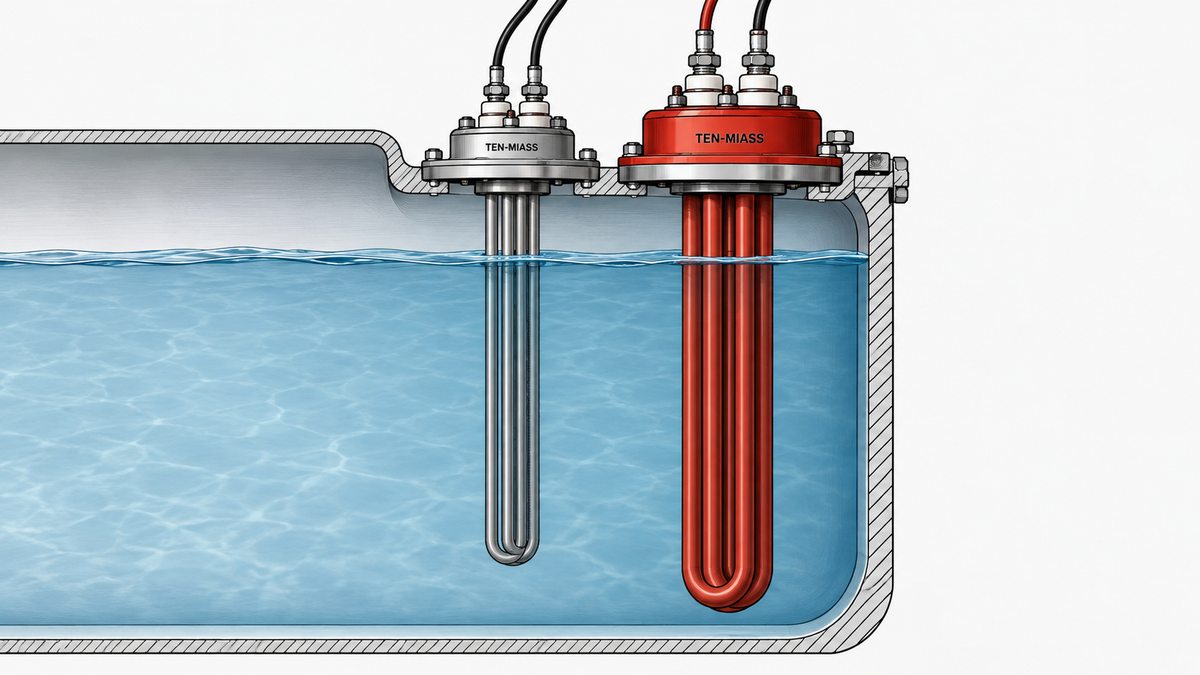

Блочные ТЭНБ разной мощности в разрезе бака: трубки под водой, контакты на сухой стороне фланца.

Как не перепутать 1,5 и 2,1 кВт по замеру

Типовая заявка выглядит так: пришёл старый блочный ТЭН, бирка со значением мощности стёрлась или заляпана маслом, а новый нужен в размер старого. Проверяется мультиметром. Обесточить, снять провода с клемм, замерить сопротивление между выводами одного элемента.

Коридор несимметричный, потому что ГОСТ нормирует допуск по мощности (+5 % / −10 %), а не по сопротивлению напрямую. Для 1,5 кВт это диапазон 1,35–1,575 кВт, для 2,1 кВт это 1,89–2,205 кВт. Пересчёт через R = U²/P даёт цифры из таблицы.

Пример расчёта: определяем мощность по замеру

Клиент прислал фото бирки без цифр мощности, но с напряжением 220 В, и попросил подобрать замену. Замерили сопротивление старого элемента: 23 Ом. Считаем мощность:

P = U² / R = 220² / 23 = 48 400 / 23 ≈ 2104 Вт

2104 Вт укладывается в коридор 1890–2205 Вт, значит, в баке стоял ТЭНБ именно на 2,1 кВт, а не на 1,5 или 2,0. Разница в 0,6 кВт между соседними номиналами на глаз не определить, только через формулу.

Почему 2,1 кВт чаще идёт по чертежу, а не из каталога

Готовые позиции в каталоге обычно стоят на круглых значениях: 1,5; 2,0; 2,5; 3,0 кВт. Шаг 2,1 кВт получается не из-за ошибки заказчика: это реальная мощность штатного элемента оборудования (чаще импортного), которую нужно повторить точно, иначе термостат или блок управления будет работать не в своём диапазоне. Повторяем конкретную мощность, а не округляем до ближайшего каталожного номинала.

Для расчёта такого элемента важны не только мощность и напряжение, но и диаметр трубки, длина активной зоны и среда. Та же мощность на более короткой трубке означает более высокую удельную нагрузку на оболочку (Вт/см²) и короче срок службы. Поэтому при заказе 2,1 кВт под нестандартный габарит мы сначала считаем, укладывается ли нагрузка в безопасный диапазон для воды, масла или воздуха, и только потом подтверждаем чертёж.

Частая ошибка: ставить мощность «с запасом», не проверив площадь

Когда старый ТЭНБ сгорает, частое решение: заказать следующий по мощности номинал, «чтобы быстрее грел». Если новый элемент физически того же размера, что и старый, рост мощности означает рост удельной нагрузки на оболочку. Для воды в стоячем баке безопасный диапазон 3–5 Вт/см², для масла 2,5–3,5 Вт/см². Поднять мощность на той же площади трубки значит выйти за этот диапазон и получить повторный прогар через несколько месяцев вместо нормального срока.

Правильный путь: либо сохранить ту же мощность и разобраться, почему сгорел прежний (накипь, сухой ход, перекос напряжения), либо увеличивать площадь оболочки вместе с мощностью: длиннее трубка, больше диаметр, второй элемент в параллель. Запас нужен по площади теплоотдачи, а не по ваттам на бирке.

Что прислать нам для расчёта

• Чертёж или эскиз с размерами (PDF, DXF или фото с линейкой вдоль детали)
• Мощность и напряжение (если бирка нечитаема, пришлите замер сопротивления)
• Среда: вода, масло, воздух или другая жидкость
• Габариты посадки: диаметр трубки, длина, тип фланца или резьбы
• Материал оболочки, если есть предпочтение (сталь, AISI 304, AISI 321/10Т)
• Количество штук: от него зависит цена и срок

По чертежу ТЭНБ с условным проходом видно, какие пять параметров обязательны для любого блочного нагревателя независимо от мощности. Если на старом элементе осталась маркировка, но буквы и цифры непонятны, сначала посмотрите расшифровку маркировки блочного ТЭН, часто мощность там же, просто в другом формате.

Частые вопросы

Цены при закупке от 10 шт. Точный расчёт выполняем по чертежу, в день обращения.
