Третий ТЭН в бойлере за 10 лет: почему сначала выбивает УЗО, потом автомат

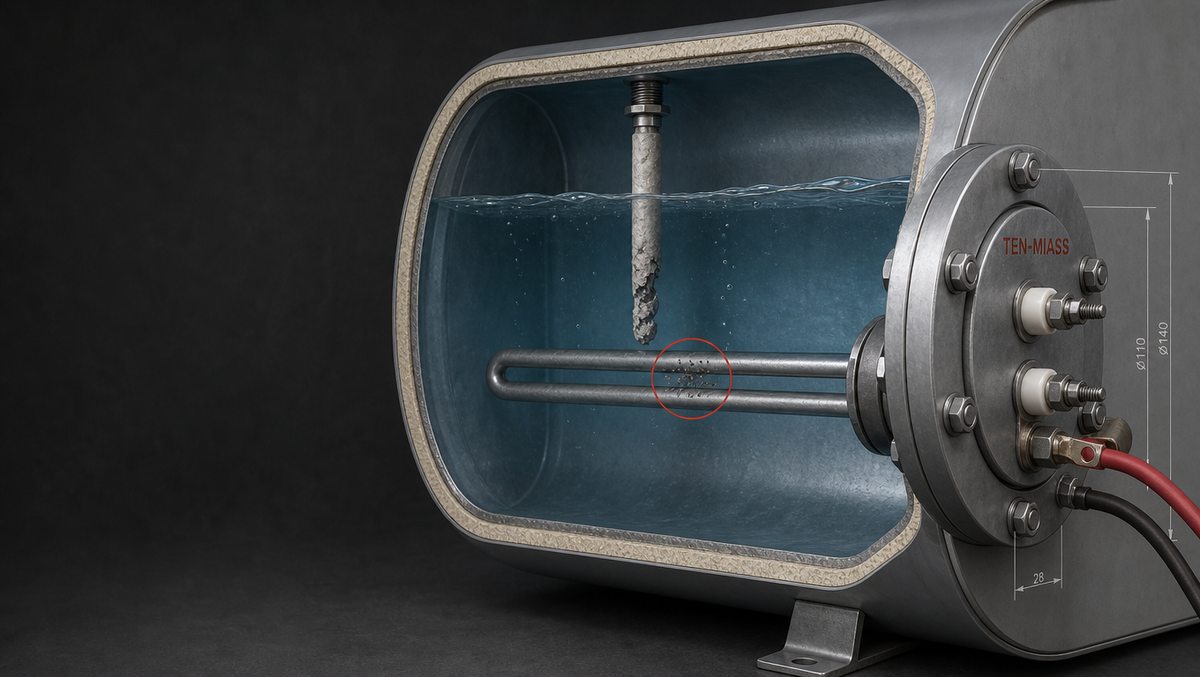

Частый сценарий из заявок: бойлер меняет третий ТЭН за 10 лет, и перед каждой заменой картина повторяется. Сначала месяцами срабатывает УЗО 30 мА, иногда раз в неделю, иногда через день. Потом, уже перед самой заменой, вместо УЗО начинает отключаться автомат. Причина почти всегда одна: точечная коррозия оболочки ТЭНа. Она сначала снижает сопротивление изоляции до уровня, который видит УЗО, а затем протравливает оболочку насквозь, и ток утечки прыгает в зону, которую ловит автомат. Поставить четвёртый ТЭН без ревизии анода, заземления и дна бака - значит повторить тот же путь ещё раз.
Почему УЗО и автомат реагируют на разные стадии одной поломки
УЗО и автомат защищают от разных аварий, поэтому включаются в разное время одного и того же процесса. УЗО на 30 мА сравнивает ток в фазном и нулевом проводе и отключается при разнице: гарантированно не сработает до 15 мА, гарантированно сработает на 30 мА, а между этими значениями - как повезёт, отсюда «срабатывает через раз». Автомат реагирует на абсолютный ток через себя: тепловой расцепитель терпит умеренную перегрузку секунды-минуты, а электромагнитный расцепитель кривой C срабатывает почти мгновенно при превышении номинала в 5-10 раз - для автомата на 16 А это 80-160 А.
У нового ТЭНа сопротивление изоляции между спиралью и оболочкой держится выше 10 МОм. По закону Ома I = U / R при 220 В это ток утечки около 0,022 мА - прибор его не замечает. Когда точечная коррозия протравливает магнезитовую засыпку изнутри и туда попадает влага, сопротивление падает до единиц-десятков килоом.
Расчёт со подстановкой чисел. Сопротивление изоляции упало до 10 кОм: I = 220 / 10 000 = 0,022 А = 22 мА. Это середина диапазона срабатывания УЗО 15-30 мА - объясняет нестабильные отключения. Коррозия пошла глубже, сопротивление упало до 3 кОм: I = 220 / 3 000 ≈ 73 мА - УЗО отключается без исключений при каждом включении. Когда оболочка протравлена насквозь и вода замыкает спираль прямо на металл бака, путь тока резко укорачивается, сопротивление падает до единиц ом, расчётный ток уходит за сотню ампер - это уже зона электромагнитного расцепителя автомата, а не утечки.
Как точечная коррозия меняет характер неисправности
Водопроводная вода - электролит: растворённый кислород и хлориды делают сталь, медь и даже нержавейку уязвимыми к локальным очагам разрушения, которые называют питтингом. В отличие от равномерной ржавчины питтинг бьёт в одну точку и за 2-4 года прогрызает стенку оболочки толщиной 1-1,5 мм насквозь, пока остальная поверхность выглядит почти нормально. Ускоряют процесс нагрев воды выше 60 °C, застойные зоны на дне бака и отсутствие рабочего анода.
Подробно о том, как выбивает УЗО на бойлере по разным причинам (не только из-за ТЭНа), разбирали в отдельной статье про УЗО на бойлере. Причины, по которым автомат выбивает именно при включении, - в статье «Почему выбивает автомат при включении ТЭНа».
Симптом → стадия коррозии → что делать
| Симптом | Стадия коррозии оболочки | Что делать |
|---|---|---|
| УЗО срабатывает редко, чаще на горячей воде | Начальный питтинг, изоляция увлажняется при прогреве | Замерить изоляцию мегаомметром, проверить остаток анода |
| УЗО срабатывает при каждом включении | Коррозия дошла до спирали, утечка стабильна | Менять ТЭН и анод, чистить дно бака от шлама |
| Автомат отключается при включении или в середине нагрева | Сквозной пробой, прямой контакт воды со спиралью | Обесточить сразу, менять ТЭН, анод, проверить заземление |
| Приборы молчат, но вода мутная или со вкусом металла | Коррозия фланца или стенок самого бака, не только ТЭНа | Осмотреть бак и фланец, оценить ресурс бака целиком |
Магниевый анод: почему без него корродирует именно ТЭН
Анод работает по принципу электрохимического ряда металлов: магний менее стоек, чем сталь оболочки ТЭНа и чем бак, и отдаёт электроны первым, разрушаясь вместо них. Пока анод цел, оболочка защищена катодно. Когда анод растворяется (обычно за 1-2 года при жёсткости воды 7-10 мг-экв/л), роль «слабого звена» в паре переходит к оболочке ТЭНа - и коррозия, которая раньше ела анод, начинает есть металл нагревателя в тех же точках, где обычно садится накипь и застаивается вода.
Если бойлер уже меняет третий ТЭН подряд, с высокой вероятностью анод либо не менялся вовсе, либо менялся позже, чем нужно. Как проверить остаток анода и когда его менять - в статье «Магниевый анод: когда менять».
Заземление и блуждающие токи - причина, которую не видно на глаз
Коррозия ускоряется не только химией воды, но и электричеством, которого там быть не должно. Если защитный проводник PE оборван, подключён с высоким переходным сопротивлением, или металлический бак электрически связан через трубы отопления и водопровода с чужим контуром (соседняя квартира, старая проводка без разделения PEN), по металлу начинают течь слабые постоянные или выпрямленные токи. В точке, где такой ток выходит из металла в воду, идёт то же электрохимическое растворение, что и у анода, только неконтролируемое и локализованное там, где оно не нужно - часто прямо на оболочке ТЭНа или на фланце.
Поэтому ревизию заземления стоит включать в диагностику уже после второй подряд замены ТЭНа. Как правильно заземлить ТЭН и на что проверить контур - в статье «Заземление ТЭНа».
Накипь - другая неисправность, не путать с коррозией оболочки
Жёсткая вода (7-10 мг-экв/л) при 60-70 °C откладывает на ТЭНе слой накипи толщиной 1-2 мм за год. Накипь - диэлектрик, но с трещинами: при намокании через трещину сопротивление локально падает, и прибор может сработать по той же схеме, что и при коррозии. Разница - во времени и повторяемости. Накипная утечка чаще проявляется в конце цикла нагрева, когда бак горячий максимально долго, и пропадает на остывшем бойлере. Коррозионная утечка держится и на холодной воде, и на горячей, с разницей в показаниях 10-20%. Дело не во влаге в трещине - падает сопротивление самого металла в точке питтинга.
Материал оболочки: медь, нержавейка, Incoloy
После третьей замены имеет смысл не повторять материал оболочки, если вода объективно жёсткая или с хлоридами.
| Материал | Где уместен | Слабое место |
|---|---|---|
| Чёрная сталь | Мягкая вода, короткий срок эксплуатации, бюджетная замена | Быстрый питтинг без рабочего анода, 2-3 года |
| Медь | Мягкая вода без хлоридов и окислителей | Разрушается в контакте с окислителями, менее стойка к точечной коррозии, чем нержавейка |
| Нержавейка AISI 304 | Обычная водопроводная вода, баки большинства бойлеров | Склонна к питтингу при хлоридах выше 200 мг/л |
| Нержавейка AISI 316L | Скважинная вода, повышенный хлорид | Дороже 304, избыточна для мягкой воды |
| Incoloy | Промышленные водонагреватели, агрессивная или горячая вода на пределе эксплуатации | Цена, обычно не нужен для бытового бойлера |
Для стандартного бытового бойлера на городской воде разумный выбор - нержавейка AISI 304. Incoloy и 316L оправданы, когда вода реально агрессивная (скважина, высокий хлорид, постоянная температура выше 70 °C), а не просто «на будущее».
Проверка мегаомметром перед выводом о четвёртом ТЭНе
- Обесточить бойлер полностью, отключить от сети, не просто выключить термостат.
- Снять клеммную крышку, отсоединить провода от ТЭНа - иначе мегаомметр покажет паразитное сопротивление через термостат.
- Поставить мегаомметр на 500 В, замерить сопротивление между любой клеммой ТЭНа и корпусом (фланцем).
- Больше 1 МОм - изоляция в порядке, причину УЗО искать в проводке или в накипи, а не в ТЭНе.
- От 0,5 до 1 МОм - начальная коррозия, ТЭН ещё работает, но стоит планировать замену и проверить анод не откладывая.
- Меньше 0,5 МОм - менять ТЭН. Дальше показания будут падать до пробоя и срабатывания автомата.
- Маркировку со старого ТЭНа или фото шильдика бойлера.
- Фото снятого ТЭНа и фланца - особенно места с видимой коррозией или отложениями.
- Дату последней замены анода, если известна.
- Если вода из скважины - её жёсткость или хотя бы ориентир («сильно накипает» / «почти не накипает»).
- Показания мегаомметра, если успели замерить.
