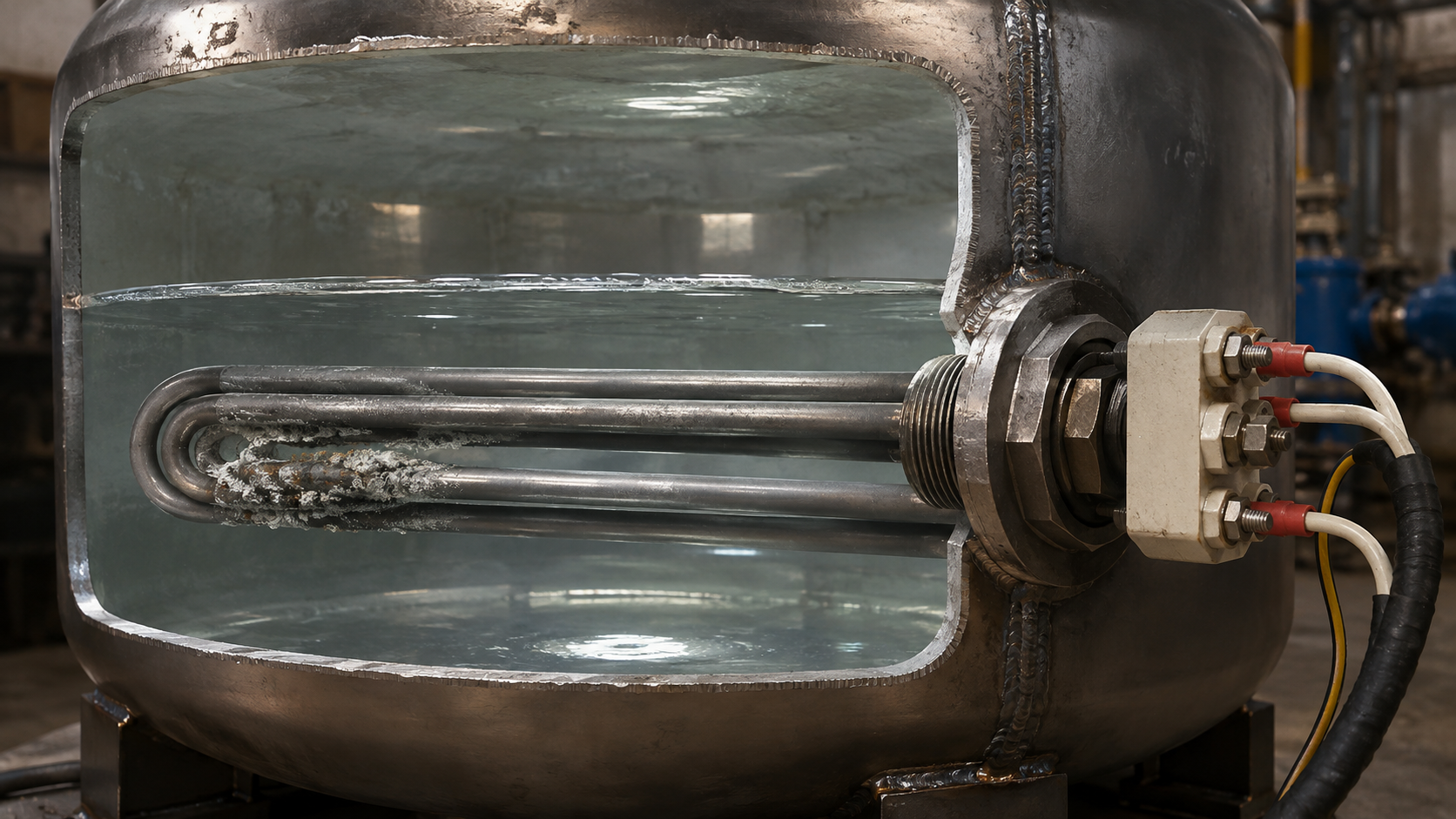

Выбивает УЗО на бойлере: как локализовать утечку по ТЭНу и заказать замену под чертёж

УЗО на бойлере срабатывает тогда, когда между фазным выводом ТЭНа и корпусом образуется цепь утечки. Для промышленного водонагревателя на 380 В это почти всегда повреждение тубулярного нагревателя: разрушение изоляции из периклаза, трещина в оболочке или пробой в зоне завальцовки контактного стержня. Разберём, как за 20 минут подтвердить диагноз и что именно заказывать на замену, чтобы не менять весь бак.

Почему УЗО срабатывает именно на бойлере: физика процесса

ТЭН — это нихромовая спираль, запрессованная в магнезитовую засыпку (периклаз) внутри трубчатой оболочки. В сухом состоянии периклаз — диэлектрик с сопротивлением десятки мегаом. При попадании влаги внутрь через микротрещину оболочки или через нарушенную завальцовку гигроскопичный периклаз начинает проводить ток. Сопротивление изоляции падает до единиц килоом и ниже — этого достаточно, чтобы УЗО с дифференциальным током 30 мА отключило линию.

Для трёхфазного промышленного бойлера характерен ещё один сценарий: пробой одной из петель блок-ТЭНа на корпус. Если нагреватель собран по схеме «звезда» с глухой нейтралью, утечка идёт через заземление, и УЗО фиксирует разницу токов в фазных проводах.

Важно понимать: УЗО не «видит» перегрузку или короткое замыкание — оно реагирует только на ток утечки. Поэтому, когда автомат и УЗО выбивает одновременно, сначала отключается УЗО, а короткое замыкание — уже следствие развившегося пробоя.

Диагностика за 5 шагов: от обесточивания до мегаомметра

Перед любыми измерениями — обесточить бойлер, снять перемычки и слить воду. Для трёхфазного нагревателя на 380 В нужно снять все три фазных провода и нейтраль с клеммной колодки. Только после этого можно изолированно прозвонить каждую петлю.

1. Визуальный осмотр оболочки ТЭНа в зоне выхода контактных стержней. Чёрные точки, зелёный налёт, вздутия — признак микротрещин.
2. Прозвонка целостности спирали: сопротивление каждой петли должно совпадать с расчётным по формуле R = Uф² / Pэлемента. Обрыв — это отсутствие цепи, но при обрыве УЗО обычно не срабатывает.
3. Измерение сопротивления изоляции мегаомметром на 500 В между каждым выводом и металлическим корпусом ТЭНа. Норма по ГОСТ 13268-88 — не менее 20 МОм в холодном состоянии, но на практике для влажной среды лучше требовать от 50 МОм.
4. Проверка сопротивления изоляции между соседними петлями трёхфазного ТЭНа — это ловит пробой между фазами.
5. Измерение тока утечки в рабочем режиме токоизмерительными клещами на заземляющем проводнике. Если больше 10 мА — УЗО на 30 мА будет периодически ложно срабатывать.

Если по п. 3 сопротивление изоляции ниже 1 МОм — ТЭН подлежит замене. Сушка периклаза возможна только на начальной стадии увлажнения, когда сопротивление ещё не упало ниже 5–10 МОм, и только при условии, что оболочка не имеет сквозных трещин.

Таблица: нормы сопротивления изоляции ТЭНов в разных средах

Критическое значение 7,3 МОм рассчитано из условия, что УЗО с IΔn = 30 мА срабатывает при токе утечки 15–30 мА, а напряжение фазы относительно земли — 220 В. При 380 В на корпусе (при обрыве нейтрали) критическое значение ещё выше — до 25 МОм.

Сценарий «срабатывает через 5–10 минут»: это не УЗО, а влага в периклазе

Классический случай для промышленных бойлеров на 380 В: при холодном пуске сопротивление изоляции в норме (50 МОм), УЗО не срабатывает. Через несколько минут нагрева — отключение. Причина — тепловое расширение оболочки ТЭНа. Микротрещина открывается, влага контактирует со спиралью, сопротивление изоляции падает в десятки раз.

Такой ТЭН не «высушится» сам. Периклаз уже гидратирован, и при нагреве процесс ускоряется. Единственное правильное решение — замена нагревателя. Для блочно-модульной котельной это означает вывод бойлера из работы на 1–2 дня, поэтому правильнее заказать ТЭН заранее, имея на складе диагностированный по замерам образец.

Расчёт для трёхфазного бойлера 380 В: что означают цифры на корпусе

Допустим, на шильдике бойлера указана мощность 18 кВт, схема «звезда», три петли по 6 кВт. Сопротивление одной петли считается по формуле:

R = Uф² / Pэлемента = 220² / 6000 ≈ 8,07 Ом

Измеренное сопротивление 8,1–8,5 Ом — норма. Если мегаомметр показывает 0,5 Ом между петлёй и корпусом — пробой. Если 2 кОм — влажный периклаз, ТЭН ещё «жив», но УЗО будет срабатывать при нагреве до 50–60 °C. Это состояние не лечится сушкой, потому что оболочка уже потеряла герметичность в завальцовке.

Для однофазного нагревателя на 3 кВт и 220 В формула проще: R = U² / P = 48400 / 3000 ≈ 16,1 Ом. Если измеренное сопротивление ниже 14,6 Ом — это уже выход за минусовой допуск ГОСТ 13268-88 (−10% по мощности), что косвенно указывает на межвитковое замыкание спирали.

Серийный ТЭН или изготовление под чертёж: что выбрать для бойлера в котельной

Когда диагноз подтверждён, встаёт вопрос замены. У инженера-теплотехника на промышленном объекте есть три пути:

• Подобрать серийный ТЭН из каталога сетевого поставщика. Риск: мощность «не та» (например, 6 кВт вместо 5,5 кВт), длина корпуса не совпадает с габаритом бака, фланец не стыкуется с ответным отверстием. В блочно-модульной котельной это значит доработку напильником и риск повторного выхода из строя.
• Заказать ТЭН по размерам старого. Снимаете нагреватель, замеряете длину трубки, диаметр (в нашем производстве — от 4 до 32 мм, длина от 30 до 6000 мм), шаг резьбы фланца. По фото с линейкой восстанавливаем геометрию до миллиметра.
• Заказать ТЭН под чертёж с расчётом мощности. Технолог пересчитает мощность ровно под объём бака и температуру. Например, для бака 2 м³ нагрев от 10 до 90 °C за 4 часа требует около 46 кВт; вместо трёх серийных петель по 18 кВт можно поставить четыре по 11,5 кВт — это даст равномерный нагрев и меньшую температуру на оболочке, то есть дольше срок службы.

Для промышленного бойлера чаще всего нужен блок-ТЭН на фланце с крупной резьбой под ключ-шестигранник: G1.5", G2", G3", M48×2, M56×2, M64×3. Одиночные водяные ТЭНы на G1/2" или M14×1.5 — удел небольших ёмкостей до 150 литров. Для котельной на 1–10 м³ — только фланцевый монтаж.

Материал оболочки — по среде. Для технической воды и пара до 200 °C — AISI 304 (08Х18Н10). Для пищевого производства и агрессивных сред — цельнотянутая труба 12Х18Н10Т. Для хлоридов и морской воды — титан. Для сухих и масляных сред — сталь 10.

Почему УЗО продолжает срабатывать после замены ТЭНа

Бывает, что новый ТЭН установлен, а УЗО всё равно выбивает. Причины в порядке вероятности:

1. Неисправна проводка — повреждена изоляция кабеля в штробе или в гофре, утечка идёт мимо ТЭНа.
2. УЗО неисправно или его номинал не соответствует рабочим токам — для бойлера 18 кВт на 380 В линейный ток около 27 А, УЗО на 25 А будет перегреваться и ложно срабатывать.
3. Вода в клеммной коробке бойлера — конденсат после слива, подтяните сальники.
4. Пробит датчик температуры — термопара типа K или J имеет металлический корпус, при повреждении изоляции спая возможна утечка.

В таких случаях снимаете перемычки с нового ТЭНа и замеряете сопротивление изоляции каждой петли до подключения. Если на столе мегаомметр показывает 100+ МОм, а после монтажа УЗО срабатывает — проблема вне нагревателя: ищите в обвязке, а не грешите на ТЭН.

Краткий алгоритм для главного энергетика

Сформулируем последовательность действий для типовой ситуации «выбивает УЗО на бойлере»:

• Отключить вводной автомат, вывесить плакат «Не включать».
• Слить воду, снять крышку клеммной коробки, сфотографировать схему подключения.
• Отсоединить провода, снять перемычки.
• Прозвонить спирали: сопротивление каждой петли в пределах +5/−10% от расчётного.
• Измерить сопротивление изоляции мегаомметром: меньше 1 МОм — ТЭН на замену.
• Если ТЭН увлажнён, но не пробит — всё равно менять, не сушить.
• Заказать замену по чертежу или по образцу, указав среду и рабочую температуру.

Этот путь экономит время: один выезд электрика на диагностику стоит дешевле, чем ночной простой цеха из-за внеплановой остановки бойлера.

Почему стоит заказать ТЭН по чертежу, а не покупать «такой же»

Серийный ТЭН рассчитан на усреднённые условия: стандартная мощность 3, 6, 9, 12 кВт, типовая длина 500–1000 мм, обычная резьба. Промышленный бойлер почти всегда имеет нестандартные габариты бака, а его фланцевое отверстие может быть выполнено под конкретный типоразмер нагревателя. Ставя серийный ТЭН с «запасом» по мощности, вы получаете:
— повышенную нагрузку на оболочку (скорость нагрева растёт, но срок службы падает в 1,5–2 раза),
— несовпадение монтажной длины — ТЭН либо не достаёт до края бака, либо упирается в стенку,
— необходимость переходников для резьбы, которые становятся слабым местом.

Заказ под чертёж от одной штуки решает эти проблемы: мощность считается по объёму бака и желаемому времени нагрева, длина — под фактический габарит, фланец — под вашу ответную часть. Срок изготовления типового ТЭНа — 5–10 дней, что соизмеримо со сроками доставки серийных образцов из центральных регионов.

Вопросы, которые инженер задаёт перед заказом

Если вы решили заменить ТЭН на промышленном бойлере, подготовьте для технолога производства пять параметров: рабочее напряжение и схему подключения (звезда/треугольник на 380 В), мощность, длину и диаметр оболочки, тип резьбы фланца, среду и её температуру. Этого достаточно, чтобы изготовить нагреватель, который не будет выбивать УЗО ближайшие несколько лет.

Если же ТЭН уже снят — снимите размеры с точностью до миллиметра и сфотографируйте его на фоне линейки. По этим данным воспроизводим геометрию, а материал оболочки подберём под вашу среду из стали 10, AISI 304 (08Х18Н10), 12Х18Н10Т или титана. Партия от 1 шт, стандартный срок — 5–10 рабочих дней.

Обратитесь к нам с техническим заданием или фото старого ТЭНа — пересчитаем мощность и вернём предложение с точными размерами в течение рабочего дня.
