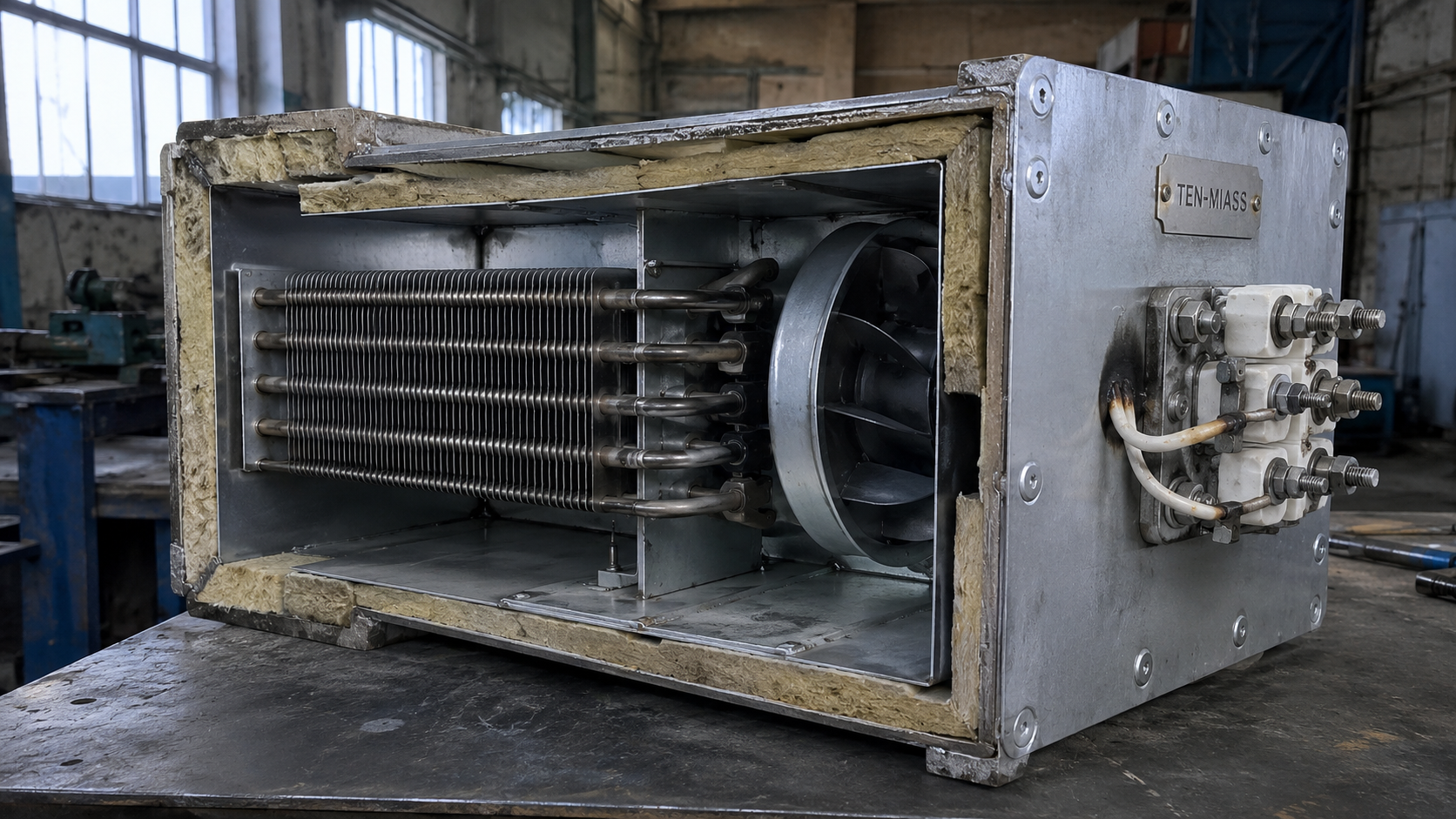

Выбивает автомат при включении ТЭНа: пять причин с расчётом и метрологией

Тубулярный нагреватель — резистивная нагрузка, у него нет пусковых токов, как у электродвигателя. Бросок тока в момент включения холодного ТЭНа не превышает рабочий более чем на 2–5 %. Поэтому если автомат выбивает при подаче напряжения, причина не в «пуске», а в трёх вещах: токе утечки через изоляцию, коротком замыкании на корпус, ошибке в расчёте номинала автомата или нагрузки по фазам. Разберём типовые случаи из практики на промышленных мощностях 3–90 кВт.

Причина 1. Ток утечки через нарушенную изоляцию

Внутри трубчатого ТЭНа нихромовая спираль утрамбована магнезитовой засыпкой (периклазом). Периклаз — отличный диэлектрик в сухом состоянии, но гигроскопичен. Через микротрещины в оболочке, разгерметизированный гермоввод или повреждённый наконечник влага проникает к засыпке, сопротивление изоляции падает с сотен МОм до единиц кОм, и возникает ток утечки на корпус. Дифавтомат с УЗО на 30 мА отключит линию уже при утечке около 20 мА, обычный автомат с такой утечкой не среагирует — ему нужен ток короткого замыкания.

Диагностика — мегаомметр, а не мультиметр. Норма для ТЭН по ГОСТ 13268-88 — сопротивление изоляции не менее 0,5 МОм в холодном состоянии. Если прибор показывает 0,2–0,5 МОм на вводе после сушки, ищите микротрещину в сварном шве трубки. В хлоридной среде даже AISI 304 (08Х18Н10) даёт точечную коррозию глубиной 10–50 мкм за сезон — для гальванических ванн и морской воды нужен титан или AISI 316 (10Х17Н13М2).

Причина 2. Пробой спирали на корпус

Когда разрушена изоляция периклаза или виток спирали сместился и коснулся оболочки, образуется металлическое короткое замыкание «фаза — корпус». При заземлённом корпусе ток КЗ достигает сотен ампер и автомат отключается мгновенно, электромагнитным расцепителем. Симптом другого рода — автомат выбивает через 1–3 секунды после включения: тепло расплавляет место контакта, и замыкание вспыхивает при нагреве спирали.

Такое повреждение случается при выходе ТЭНа из строя в жёсткой среде: перегрев выше рабочей температуры, вибрация, гидроудары. Оборудование при этом продолжает работать, но при каждом включении получает удар током. Обычный признак пробоя — при включении выбивает не только УЗО, но и вводной автомат цеха.

Причина 3. Несимметрия фаз и ошибка в расчёте схемы подключения

Трёхфазные блоки ТЭН чаще собирают звездой с заземлённой нейтралью. На каждом элементе при линейном напряжении 380 В действует фазное напряжение

U_ф = U_лин / √3 ≈ 220 В

Сопротивление одной ветви: R = U_ф² / P_элемента. Для элемента 3 кВт: R = 220² / 3000 ≈ 16,1 Ом. Фазный ток — 13,6 А. Если при монтаже одну петлю перепутать и соединить треугольником, на элемент пойдёт 380 В, ток вырастет до 23,4 А, мощность станет 8,9 кВт вместо 3 кВт. Симметрия нарушится, по двум фазам потечёт ток выше номинала, и автомат выбьет по перегрузке.

Практический случай: блок на 15 кВт заменили на 30 кВт, а автомат остался на 25 А. Расчёт тока по формуле I = P / (√3 × U): для 30 кВт при 380 В это 45,6 А. Автомат в 25 А держит максимум 25 А длительно, поэтому отключение корректно. ТЭН исправен, а защита выбрана неверно.

Учитывайте допуски по ГОСТ 13268-88: мощность ТЭН может отличаться от номинальной в пределах +5/−10 %, следовательно, сопротивление петли — на −4/+11 %. Расхождение расчётного и измеренного тока до 10 % — не неисправность, а поле допуска.

Причина 4. Неверно выбран номинал автомата

Для резистивной нагрузки автомат подбирается не «на глаз», а по расчётному току с коэффициентом запаса 0,8. Для блока 30 кВт, 380 В расчётный ток 45,6 А. Ближайший номинал — 50 А, но с учётом запаса берут 63 А. Если поставить 40 А, автомат будет выбивать при прогретой спирали, когда ток немного подрос из-за снижения сопротивления нихрома при нагреве.

• Считаем ток: I = P / (√3 × U), cos φ = 1 для ТЭН.
• Выбираем номинал так, чтобы расчётный ток не превышал 0,8 × I_ном автомата.
• Проверяем сечение кабеля: для 45,6 А — не менее 10 мм² меди.
• Для цепей с ТЭН подходит характеристика B или C; характеристика D — запас для пусковых токов двигателей, для нагревателя она не нужна.

Если автомат стоит в щите вместе с частотниками или трансформаторами, дополнительные УЗО на отходящей линии исключат ложные срабатывания от наводок. Здесь важен комплексный расчёт, а не замена одного автомата на более мощный — так можно лишить защиты кабель.

Причина 5. Клеммное соединение, а не сам нагреватель

ТЭН исправен, мегаомметр показывает гигаомы, номинал автомата подобран верно, а автомат выбивает через 10–20 минут работы. Причина — ослабленный контакт в клеммной колодке. Переходное сопротивление зажима растёт до 0,5–2 Ом, место контакта нагревается до температуры плавления изоляции, происходит межфазное замыкание или замыкание на корпус распределительной коробки.

Признаки: запах горелого пластика, потемневший наконечник, тепловизор показывает нагрев клеммы на 30–50 °C выше температуры кабеля. Решение — протяжка всех винтовых зажимов с моментом по паспорту, замена обгоревших наконечников, установка клеммной коробки с IP65 для влажных сред. ТЭН-Миасс комплектует блоки клеммными коробками IP65 и кабельными вводами IP68 — это исключает подсос влаги к контактам, который часто и является первопричиной утечки.

Опирайтесь на цифры, а не на ощущения: измерьте сопротивление изоляции мегаомметром на 1000 В, пересчитайте ток по паспортной мощности и сверьте с номиналом автомата. Если все параметры в норме, а автомат продолжает выбивать — проверяйте цепь от щита до клемм, а не сам ТЭН.

Если при диагностике выяснится, что нагреватель отслужил своё, пришлите технологу длину, диаметр, среду, рабочую температуру и напряжение — произведём ТЭН с нужным материалом оболочки и мощностью под чертёж, партия от 1 шт, срок типового изделия 5–10 дней.
