ТЭН для битумного дозатора Спецтехмаш-М, 2,5 кВт, 220В: разогрев насоса
18,4–21,5 Ом: коридор сопротивления для ТЭНа 2,5 кВт на 220 В по ГОСТ 13268-88. Для битума этот ТЭН ставят не в сам насос, а погружным блоком в приёмный бак перед ним, с ваттной нагрузкой не выше 1–2 Вт/см²: иначе битум коксуется на трубке раньше, чем насос успевает его забрать.

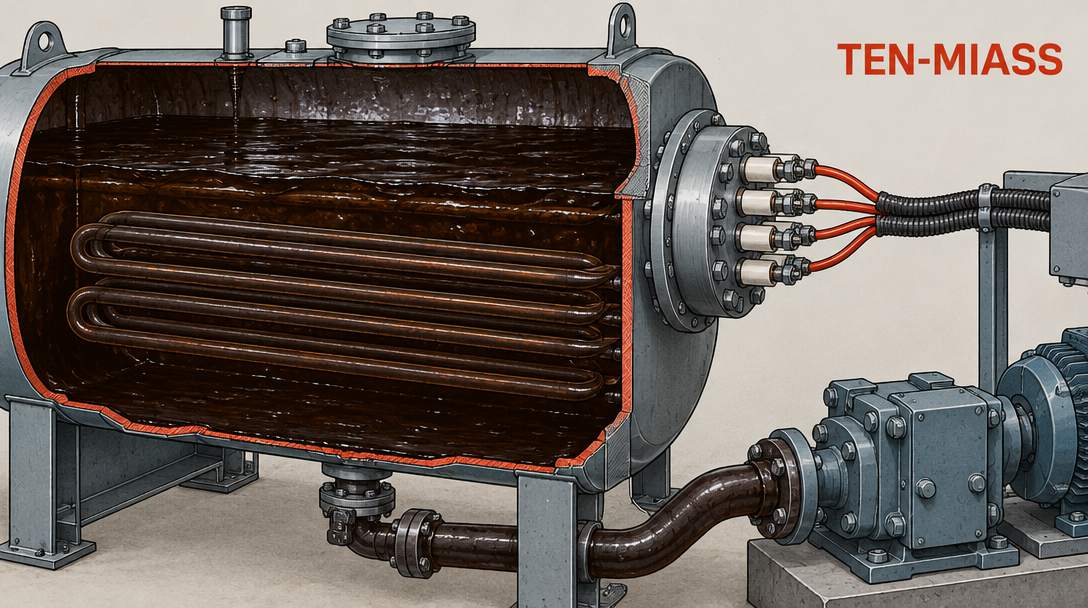

Погружной блок-ТЭН в приёмном баке дозатора: трубки под уровнем битума, контакты на сухой стороне фланца
Почему греют бак, а не корпус насоса
Дозатор Спецтехмаш-М качает битум шестерёнчатым или винтовым насосом с зазорами в доли миллиметра между ротором и корпусом. Если нагреватель стоит прямо в насосе, застывшая у стенок плёнка битума коксуется локально от контакта с горячей оболочкой, крошка забивает зазор, и ротор клинит или насос начинает подсасывать воздух вместо битума.
Рабочая схема другая: ТЭН стоит в приёмном баке перед насосом. Трубки полностью под уровнем битума, собраны блоком на одном фланце, который вкручивается в стенку или крышку бака. Контактные шпильки, гайки, керамические изоляторы и провода выведены наружу, на сухую сторону, куда не попадает ни капля битума. На вход насоса идёт уже прогретый текучий битум, без твёрдых включений.
Ваттная нагрузка для битума ниже, чем для воды
Битум не образует конвекционных потоков вокруг трубки ТЭНа: он вязкий и у стенки почти неподвижен. Тепло снимается с оболочки медленно, поэтому допустимая удельная поверхностная мощность для вязких сред составляет всего 1,0–2,0 Вт/см², против 3–5 Вт/см² для воды в баке. Это частая ошибка заказа: берут ТЭН, рассчитанный как для воды, под ту же мощность, и он выходит из строя за недели.
Таблица подбора ТЭНа для 2,5 кВт, 220 В
| Параметр | Значение | Почему именно так |
|---|---|---|
| Мощность | 2,5 кВт | по заявке на дозатор |
| Напряжение | 220 В | по заявке |
| Сопротивление, коридор ГОСТ | 18,4–21,5 Ом | R = U²/P, допуск мощности +5/−10 % |
| Материал оболочки | Сталь 10 (чёрная) | битум не агрессивен к железу, важна термостойкость до 180–200 °C |
| Диаметр трубки | 13 мм | компромисс между гибкостью при сгибе в U-образный элемент и запасом по толщине стенки |
| Ваттная нагрузка | 1,0–2,0 Вт/см² | вязкая среда без конвекции, риск коксования при превышении |
| Конструкция | погружной блок на фланце, 3–4 U-образных элемента | нужна активная длина 3–6 м, прямая трубка такой длины в бак не влезает |
| Цена, уровень «норма» | от 2930 ₽ | сталь, фланец, закупка от 10 шт., по калькулятору |
Пример расчёта активной длины
Площадь активной поверхности считается из мощности и допустимой ваттной нагрузки:
S = P / q
При P = 2500 Вт и q = 1,5 Вт/см² (середина диапазона для битума): S = 2500 / 1,5 = 1667 см².
Дальше площадь переводится в длину трубки через диаметр: S = π · d · L, откуда L = S / (π · d). Для трубки Ø13 мм (1,3 см): L = 1667 / (3,14 × 1,3) = 408 см, то есть 4,08 метра активной длины.
Четыре метра прямой трубкой в компактный бак дозатора не входят. Поэтому трубку гнут в 3–4 U-образных элемента и собирают на одном фланце диаметром под посадочное отверстие бака: так получается блок-ТЭН с нужной суммарной длиной при монтажной длине 300–400 мм.
Что прислать для расчёта
- Диаметр и шаг резьбы посадочного фланца или штуцера на баке дозатора
- Глубину погружения: расстояние от фланца до дна бака
- Требуемую мощность и напряжение (если менялись относительно заводских 2,5 кВт / 220 В)
- Рабочую температуру битума в баке (обычно 140–180 °C)
- Фото или эскиз старого ТЭНа, если меняете вышедший из строя
- Количество: минималка 1 шт., цена в таблице выше указана для партии от 10
Полезно почитать: как считают мощность и материал для блок-ТЭНа под битум в стационарных резервуарах, и таблица допустимой ваттной нагрузки по средам с расчётами для воды, масла и мазута. Про сам коридор допуска читайте в разборе ГОСТ 13268-88 простыми словами. Отдельный разбор по материалу оболочки: почему алюминиевая трубка в битумном насосе горит и как подобрать сталь.
Нужен ТЭН на замену для дозатора битума?
Сделаем по фланцу и размерам бака, с ваттной нагрузкой под битум, а не под воду. От 1 шт., изготовление 7–14 дней.
