Блок ТЭН для битума: как выбрать мощность и материал, чтобы не сгорел на первом пуске

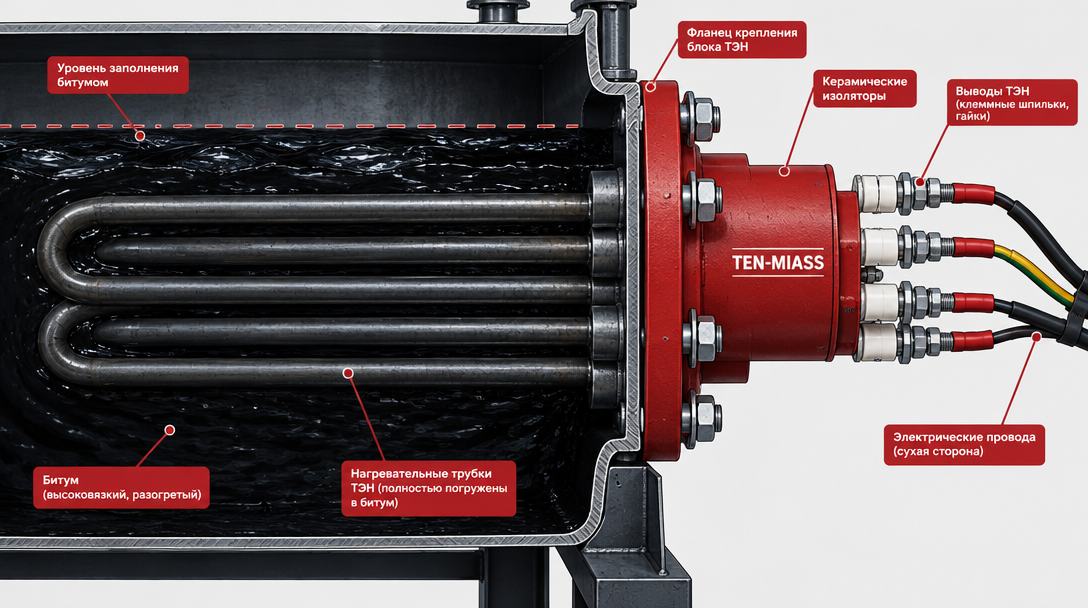

Трубки блока ТЭН полностью в битуме, клеммы и провода снаружи, на сухой стороне фланца.
Почему блок ТЭН в битумоварке сгорает именно на холодном пуске
Самая частая жалоба звучит одинаково: включили новую битумоварку, через неделю-две трубка перегорела, хотя бак явно не перегревали. Причина почти всегда в первых минутах после включения, не в стабильном рабочем режиме.
Битум при комнатной температуре твёрдый или полутвёрдый и проводит тепло медленно. Вокруг только что включённой трубки образуется тонкий слой разогретого битума, а дальше, в паре сантиметров, всё ещё холодная застывшая масса. Без перемешивания или циркуляции этот слой не отводит тепло достаточно быстро, оболочка трубки у поверхности греется сильнее расчётного. Битум в этом слое коксуется: превращается в твёрдую обугленную корку, которая работает как теплоизолятор. Чем толще корка, тем хуже охлаждается трубка под ней, и цикл идёт по нарастающей, пока нихромовая спираль не пережжётся.
Отличить этот сценарий просто: ТЭН перегорает в первые недели работы, часто сразу после простоя и повторного холодного пуска.
Материал оболочки: когда хватает стали 10, а когда нужна нержавейка
По умолчанию для битума, как и для масла и мазута, берут углеродистую сталь 10: держит жирные, не агрессивные среды без постоянного контакта с воздухом при высокой температуре.
Нержавейку AISI 321 (08Х18Н10Т) ставят в двух случаях: если бак негерметичный и уровень битума гуляет так, что часть трубки периодически оказывается на воздухе при 150-200 °C (на этой границе углеродистая сталь окисляется заметно быстрее, чем полностью под слоем битума), либо если заказчик уже менял стальные блоки чаще раза в год и хочет уйти от этой статьи расходов. Титан и 316L для битума не нужны: агрессивной химии здесь нет.
Таблица подбора блок ТЭН по объёму бака
| Объём бака, л | Масса битума, кг* | Мощность блока, кВт | Трубки | Ваттная нагрузка, Вт/см² |
|---|---|---|---|---|
| 100 | 100 | ~1,8 | 5 × Ø13 мм, 0,45 м | 1,96 |
| 250 | 250 | ~4 | 8 × Ø13 мм, 0,65 м | 1,88 |
| 500 | 500 | ~8 | 10 × Ø16 мм, 1,0 м | 1,59 |
| 1000 | 1000 | ~16 | 14 × Ø16 мм, 1,3 м | 1,75 |
| 2000 и больше | 2000 | 2-3 блока по 10-16 кВт | по чертежу | 1,6-1,8 |
*Плотность битума принята приблизительно 1000 кг/м³ для прикидки; реальная плотность конкретной марки битума (БНД, БН) обычно чуть выше, уточняется по паспорту продукта. Мощность и число трубок рассчитаны на разогрев с 10 до 160 °C за 5-6 часов.
Пример расчёта: бак на 500 литров
Заявка: битумоварка 500 л, утром холодный старт с 10 °C, нужно поднять до рабочих 160 °C розлива за 6 часов.
Шаг 1. Мощность на разогрев. Для воды формула P = 0,00116 × V × ΔT / t, но у битума теплоёмкость почти втрое ниже, около 1,8 кДж/(кг·°C) = 0,0005 кВт·ч/(кг·°C):
P = m × c × ΔT / t = 500 кг × 0,0005 кВт·ч/(кг·°C) × 150 °C / 6 ч = 6,25 кВт
Это тепло без учёта потерь в стенки и крышку. На практике закладывают 25-30 % запаса, получается около 8 кВт.
Шаг 2. Проверка ваттной нагрузки. 8 кВт на 4 трубках Ø13 мм по 0,9 м (так иногда экономят на изготовлении) дают площадь S = π × 1,3 × 360 = 1470 см², q = 8000 / 1470 = 5,44 Вт/см². Это перегруз в 2,7 раза против нормы 1,0-2,0 Вт/см², именно такой блок коксует битум вокруг себя и горит за месяц.
Те же 8 кВт на 10 трубках Ø16 мм по 1,0 м дают S = π × 1,6 × 1000 = 5027 см², q = 8000 / 5027 = 1,59 Вт/см², это уже в норме. Больше металла в контакте с битумом, то же тепло снимается с меньшей удельной плотностью, трубка не коксует среду вокруг себя.
Ошибки при заказе блок ТЭН для битума
- Копия сгоревшего блока без пересчёта. Если прежний блок сгорел от перегруза, точная копия повторит поломку через тот же срок.
- Подбор по мощности бойлера, а не по площади. Для воды хватает 8-12 Вт/см², для битума этот же блок будет перегружен в 4-6 раз.
- Сталь 10 на негерметичном баке с переменным уровнем. Трубка на границе воздух-битум окисляется заметно быстрее, чем полностью погружённая.
- Нет перемешивания и нет запаса по площади одновременно. Любое из двух можно компенсировать, оба вместе почти гарантируют закоксовывание.
Что прислать для расчёта
- Чертёж или фото фланца крепления: диаметр, число и шаг отверстий
- Объём и форму бака (цилиндр, прямоугольный короб)
- Рабочую температуру разогрева и розлива битума
- Желаемое время выхода на рабочую температуру
- Есть ли мешалка или принудительная циркуляция
- Марку битума, если известна (БНД 60/90, БН 70/30 и т.п.): для уточнения плотности и теплоёмкости
