ТЭН для асфальтоукладчика Caterpillar AP655F: полный комплект нагревателей
Плиту гусеничного Caterpillar AP655F греют несколько прямых трубчатых ТЭНов, вмонтированных в каналы базовой секции и обеих раздвижных пристыковок. Менять нужно весь комплект секции целиком: один новый нагреватель рядом со старыми изношенными даёт перепад температуры на стыке и полосу брака в покрытии. Корпус - сталь 10, нержавейка тут не требуется. Количество и длина зависят от ширины вашей плиты, расчёт точного комплекта - по фото или замерам снятого ТЭНа, срок изготовления 7-14 рабочих дней.
Из каких секций состоит плита и где стоят нагреватели

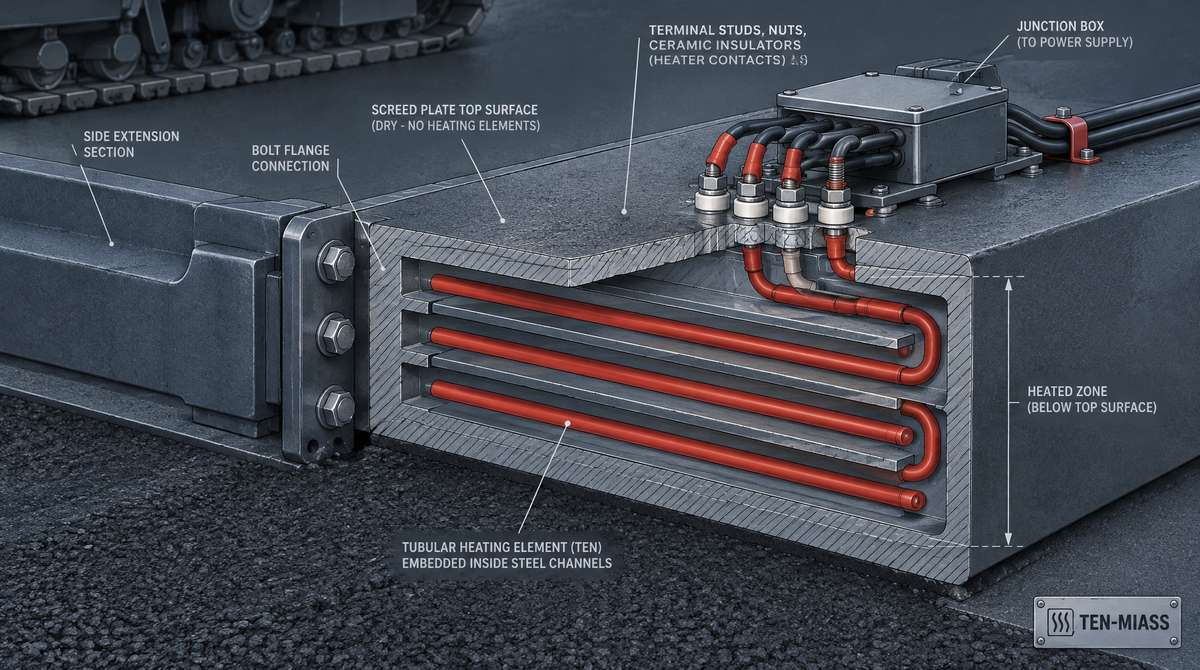

Рабочая ширина у гусеничных укладчиков такого класса, как AP655F, набирается из базовой секции и гидравлически выдвигаемых боковых пристыковок, прикрученных болтами. Каждая секция - отдельная плита со своими каналами для нагревателей и своей клеммной коробкой. Нагреватель - прямой стержень, уложенный вдоль длинной стороны канала, оба вывода выходят на одну сторону, в сухую зону над плитой, где к ним цепляется провод питания и термодатчик.
Такая схема удобна для ремонта: пристыковку можно снять и заменить нагреватели отдельно, не трогая базовую секцию. Неудобство в другом - пристыковки часто короче базовой секции, и нагреватель оттуда физически не встанет в канал базовой плиты. Перед заказом секции не перепутывайте.
Комплект нагревателей по секциям: таблица подбора
| Секция | Длина нагревателя, мм | Количество на секцию (типично) | Материал | Цена «норма», ₽/шт |
|---|---|---|---|---|
| Базовая плита | 850-950 | 5-7 | Сталь 10, Ø16 мм | 2550-2800 |
| Левая пристыковка | 550-650 | 3-4 | Сталь 10, Ø16 мм | 1700-1870 |
| Правая пристыковка | 550-650 | 3-4 | Сталь 10, Ø16 мм | 1700-1870 |
Для полного комплекта из 14 нагревателей (6 на базовую плиту, по 4 на каждую пристыковку) итоговая цена по уровню «норма» выходит около 29000-32000 рублей. Цены при закупке от 10 шт. Точный расчёт - по чертежу или фото в день обращения.
Пример расчёта мощности на секцию
Если паспортных данных нет, мощность можно восстановить через теплоёмкость металла секции. Формула: P = m × c × ΔT / t, где m - масса стали секции (кг), c - удельная теплоёмкость стали, около 500 Дж/(кг·°C), ΔT - разница температур, t - время прогрева в секундах.
Пример для базовой секции: масса металла плиты около 150 кг, прогрев с 15 до 160 °C (ΔT = 145 °C) за 25 минут (1500 с).
Q = 150 × 500 × 145 = 10 875 000 Дж.
P = 10 875 000 / 1500 = 7250 Вт, то есть 7,25 кВт без учёта потерь.
На излучение и конвекцию с открытой нижней стороны плиты добавляют запас 20-25%: реальная установленная мощность получается около 9 кВт. При нагревателях по 1,5 кВт на 900-миллиметровую секцию это 6 штук - цифра из таблицы выше. Для пристыковки массой около 80 кг расчёт даёт около 3,9 кВт без запаса и 5 кВт с запасом, при нагревателях 1,2 кВт - 4 штуки на секцию.
Почему сталь 10, а не нержавейка
Нагреватель плиты контактирует с горячим асфальтобетоном и воздухом в канале, а не с водой, паром или кислотой. Углеродистая сталь 10 в этих условиях не питтингует и держит температуру до 250-300 °C без потери прочности. Нержавеющая трубка стоит в 3-4 раза дороже и даёт здесь только лишние расходы. Переходить на нержавейку или titaн стоит, только если технолог прямо указывает на агрессивные добавки в смеси - полимеры с хлоридами, серосодержащие модификаторы.
Как проверить, что ТЭН действительно сгорел
Перед заказом отключите питание и снимите клеммы. Исправный нагреватель на 1,5 кВт и 230 В должен показывать сопротивление около 35,3 Ом (R = U² / P = 230² / 1500). ГОСТ 13268-88 нормирует допуск по мощности +5/-10%, и коридор сопротивления получается несимметричным: от 33,6 до 39,2 Ом. Если мультиметр показывает цифру внутри этого коридора - нагреватель рабочий, причина простоя в другом узле: термодатчике, реле или проводке. Бесконечность на шкале - обрыв нити, единицы Ом или ноль - короткое замыкание на корпус. Отдельно проверьте сопротивление изоляции мегомметром: ниже 1 МОм на холодном ТЭНе означает пробой.
Что прислать для расчёта точного комплекта
- Фото снятого нагревателя с линейкой или рулеткой рядом
- Длину активной зоны канала в плите (без клеммных концов)
- Диаметр посадочного отверстия в канале
- Расстояние между выводами и длину проводов до клеммной коробки
- Количество нагревателей в базовой секции и в каждой пристыковке по факту
- Напряжение и мощность с таблички, если она сохранилась
Если на вашей машине не Caterpillar, а XCMG - там три разных вида нагревателей разной длины, и порядок замера немного другой. Если плита с одним общим фланцем и несколькими U-образными петлями, а не отдельными прямыми трубками - это другая конструкция, она разбиралась на примере плит SVEDALA, DEMAG и VÖGELE. А если ни чертежа, ни маркировки не осталось вовсе - общий порядок заказа копии по образцу описан отдельно: как заказать ТЭН плиты по образцу.
Частые ошибки при заказе комплекта
- Разномощные нагреватели вперемешку. Докупили пару штук отдельно под более новую мощность - секция прогревается неравномерно, холодные зоны остаются холодными.
- Нержавейка без необходимости. Для асфальта и воздуха избыточна, переплата без эффекта.
- Не указана длина вывода провода. Нагреватель встаёт в канал, но клемма не достаёт до коробки или, наоборот, провод мешает закрыть крышку.
- Перепутаны длины базовой секции и пристыковки. Разница в 300 мм не позволит нагревателю пристыковки войти в канал базовой плиты, и наоборот.
- Вывод о неисправности без учёта допуска ГОСТ. Сопротивление чуть выше номинала - это норма, а не повод менять рабочий ТЭН.
