Сгорел ТЭН выглаживающей плиты асфальтоукладчика: как заказать копию по образцу
Коротко. Если сгорел нагреватель выглаживающей плиты, а заводского номера и чертежа нет, снимите размеры с самого ТЭН: сечение трубки, длину плеча, углы загибов, длину кабеля и посадку контактного узла. По этим данным изготавливается копия. Срок 7–14 рабочих дней, минимальная партия — 1 штука. Менять всю плиту в сборе за 80–120 тыс. ₽ из-за нагревателя не нужно.
Заказчик привёз родной нагреватель выглаживающей плиты: оплавленный вывод, обгоревший контактный узел, заводского номера на корпусе нет. Плита не греется, укладка встала. По каталогу деталь либо не поставляется, либо идёт вместе с плитой целиком. Мы обмерили каждый гиб и вывод, выпустили чертёж и повторили изделие. Ниже разберу, как снять параметры с такого образца самому, чтобы получить рабочий ТЭН, а не гадать по фото из интернета.

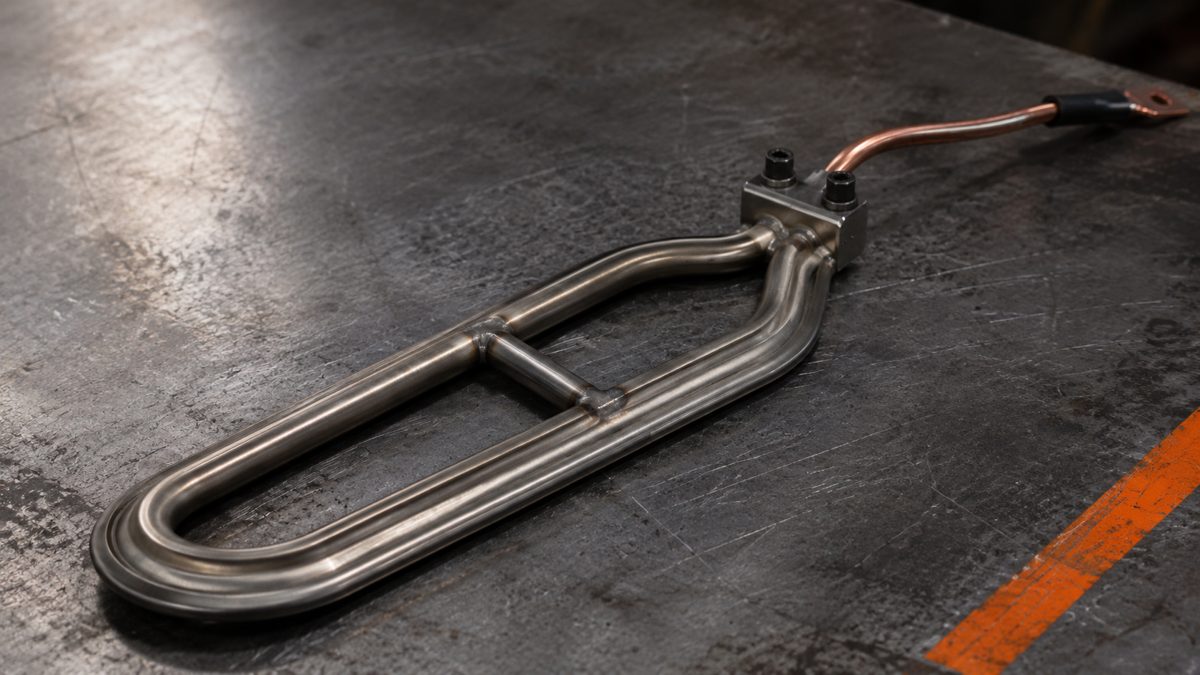

Наша копия по образцу: та же геометрия, новая оболочка и вывод

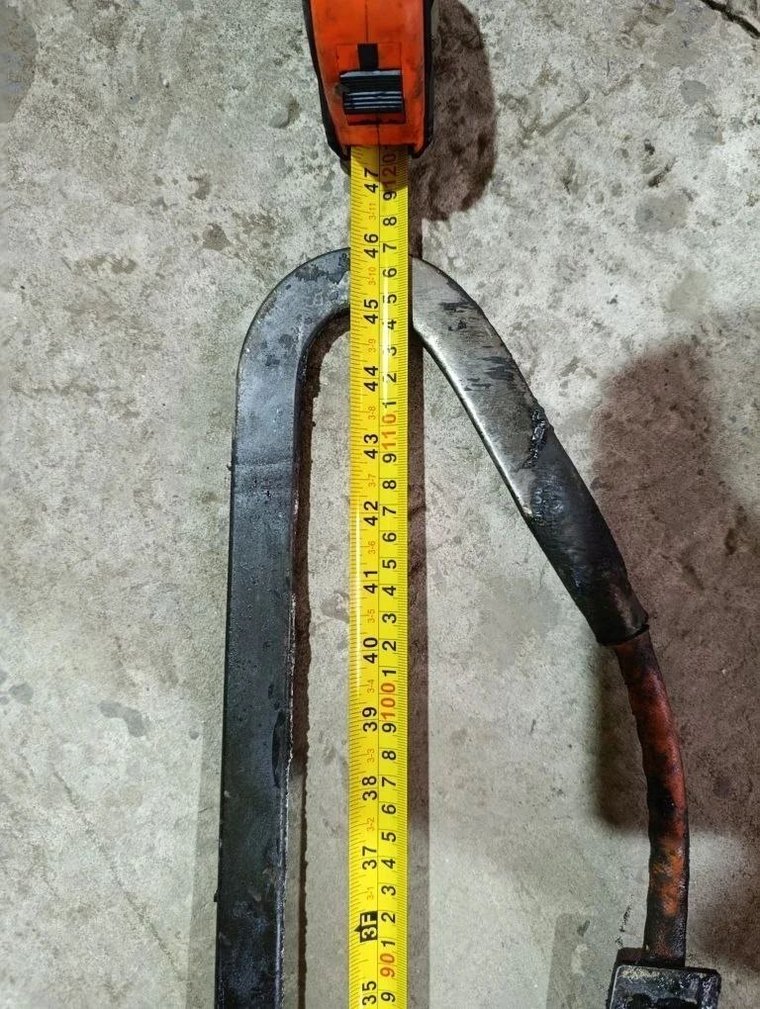

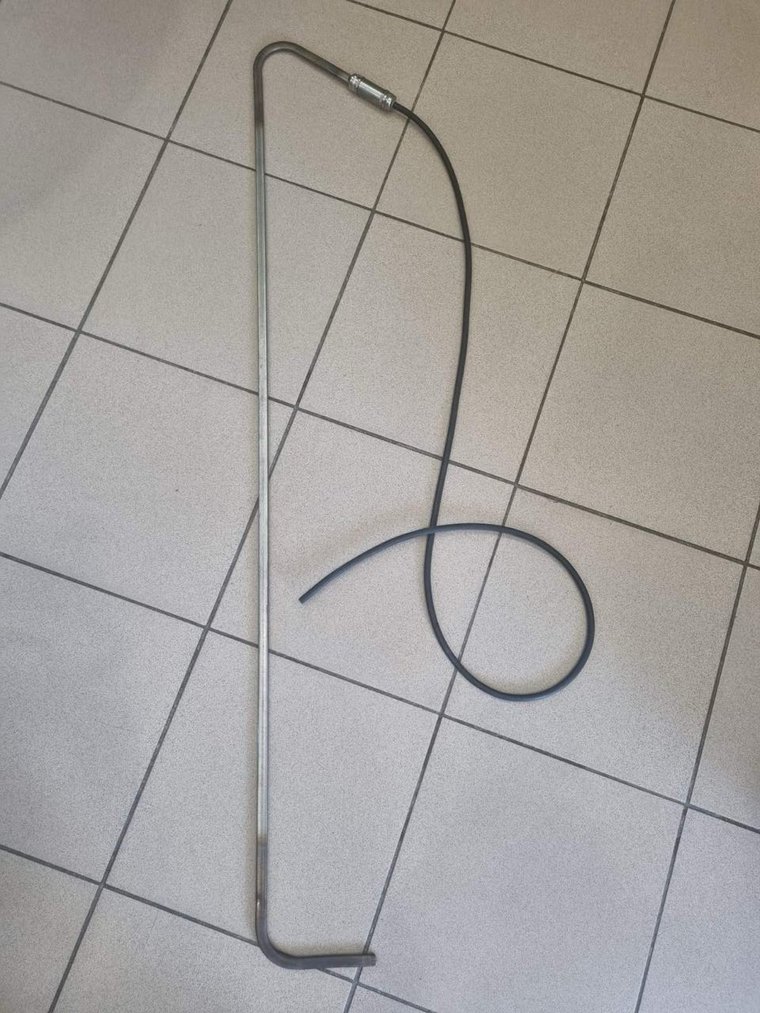

Реальный заказ: слева — родной сгоревший ТЭН с обмером, справа — готовое изделие, которое мы повторили по нему.
Почему ТЭН выглаживающей плиты сгорает
Чаще всего нагреватель выходит из строя от совокупности факторов, а не от одной причины. Плита работает в вибрации, на жаре и в контакте с битумом, поэтому ресурс ТЭН здесь ниже, чем в спокойной ёмкости с водой.
- Вибрация трамбующего бруса расшатывает спираль внутри трубки и приводит к межвитковому замыканию.
- Конденсат и мойка под давлением продавливают влагу к контактному узлу, изоляция пробивается, выбивает автомат.
- Забитые масляные каналы плиты ухудшают отвод тепла, участок трубки перегревается и оплавляется.
- Скачки напряжения от генератора укладчика бьют по спирали, особенно если ТЭН уже подсажен.
Вывод простой: копия сгоревшего нагревателя один в один повторит и его слабое место. Поэтому при повторе мы смотрим не только на геометрию, но и на то, где именно прогорело, чтобы при возможности усилить проблемный участок.
Что реально снять с образца, даже сгоревшего
Оплавленный ТЭН всё равно годится как источник размеров. Металл держит форму, и по нему читаются все посадочные параметры. Вот что мы измерили на нашем кейсе и что стоит померить вам.
| Параметр | Наш кейс (замер) | Чем и как мерить |
|---|---|---|
| Сечение трубки | плоскоовал 12×6 мм (ТЭНП) | штангенциркуль поперёк трубки |
| Длина плеча | развёртка ≈ 1170 мм | рулетка по оси трубки |
| Верхний загиб | 120° с ненагреваемым участком | угольник по выходу трубки |
| Нижняя лапка | 130 мм, радиус гиба R20 | линейка + шаблон радиуса |
| Кабель вывода | 3×1,5 мм², длина 1500 мм | сечение жил, длина рулеткой |
| Контактный узел | Ф22 | штангенциркуль по узлу |
| Стандарт | ГОСТ 13268-88 | тип исполнения ТЭН |
Сечение 12×6 мм здесь не случайно. Паз выглаживающей плиты узкий, и плоскоовальная трубка садится в него всей плоскостью, отдавая тепло в тело плиты. Ненагреваемые участки на выходах и загибах заданы для того, чтобы не перегреть выводы и края плиты, где нагрев не нужен.
Как посчитать мощность, если маркировка стёрта
Мощность считается по сопротивлению спирали. Измерьте его мультиметром на выводах и подставьте в формулу P = U²/R, где U — напряжение питания плиты.
Пример из практики: напряжение 380 В, сопротивление 24 Ом. Тогда P = 380 × 380 / 24 ≈ 6000 Вт, то есть 6 кВт на нагреватель. Если ТЭН оборван и сопротивление не читается, возьмите суммарную мощность с шильдика плиты и разделите на число нагревателей в ней, обычно их 2–4 штуки.
Отдельно проверьте напряжение. Плиты укладчиков питаются и от 220 В, и от 380 В. Если поставить нагреватель на 220 В в цепь 380 В, он сгорит сразу же, поэтому напряжение согласуем до изготовления, а не после.
Почему нельзя ставить круглый ТЭН вместо плоскоовального
Круглая трубка того же диаметра в паз плиты не ляжет плотно. Между ней и стенками канавки останется воздушный зазор, теплопередача падает, а сам нагреватель перегревается в точках касания. Асфальт при этом прогревается пятнами, и качество шва страдает.
Поэтому профиль повторяем как у оригинала. Плоскоовальное сечение (маркировка ТЭНП по ГОСТ 13268-88) — это не прихоть, а условие нормальной работы плиты. Гнём трубку по геометрии паза, а не по памяти: ошибка в угле, и ТЭН упрётся в стенку канавки или не достанет до дна.
Оболочка: сталь 10 или нержавейка
Для сухих масляных каналов плиты подходит углеродистая сталь 10: она дешевле и держит рабочую температуру. Если в узле есть конденсат, мойка или повышенная влажность, оболочку берём из нержавеющей стали AISI 321 (08Х18Н10Т) — она стабильна к коррозии и не боится перепадов. Наполнитель в обоих вариантах — периклаз (MgO), он изолирует спираль и передаёт тепло на трубку.
Что прислать для расчёта
Чтобы мы посчитали и изготовили копию без лишней переписки, соберите такие данные:
- Сечение трубки (плоскоовал или круг, размеры в мм)
- Длину плеча и общую развёртку
- Углы и радиусы загибов, длину лапки
- Мощность (кВт) или сопротивление спирали (Ом)
- Напряжение (220 В или 380 В)
- Тип и длину вывода, диаметр контактного узла
- Количество штук на плиту
Если часть размеров неизвестна, пришлите фото нагревателя с линейкой или штангенциркулем рядом, а лучше сам образец. По образцу мы снимем обмеры сами: так был сделан этот заказ, и так надёжнее всего.
Изготовим ТЭН выглаживающей плиты по образцу от 1 штуки. Срок 7–14 рабочих дней.
