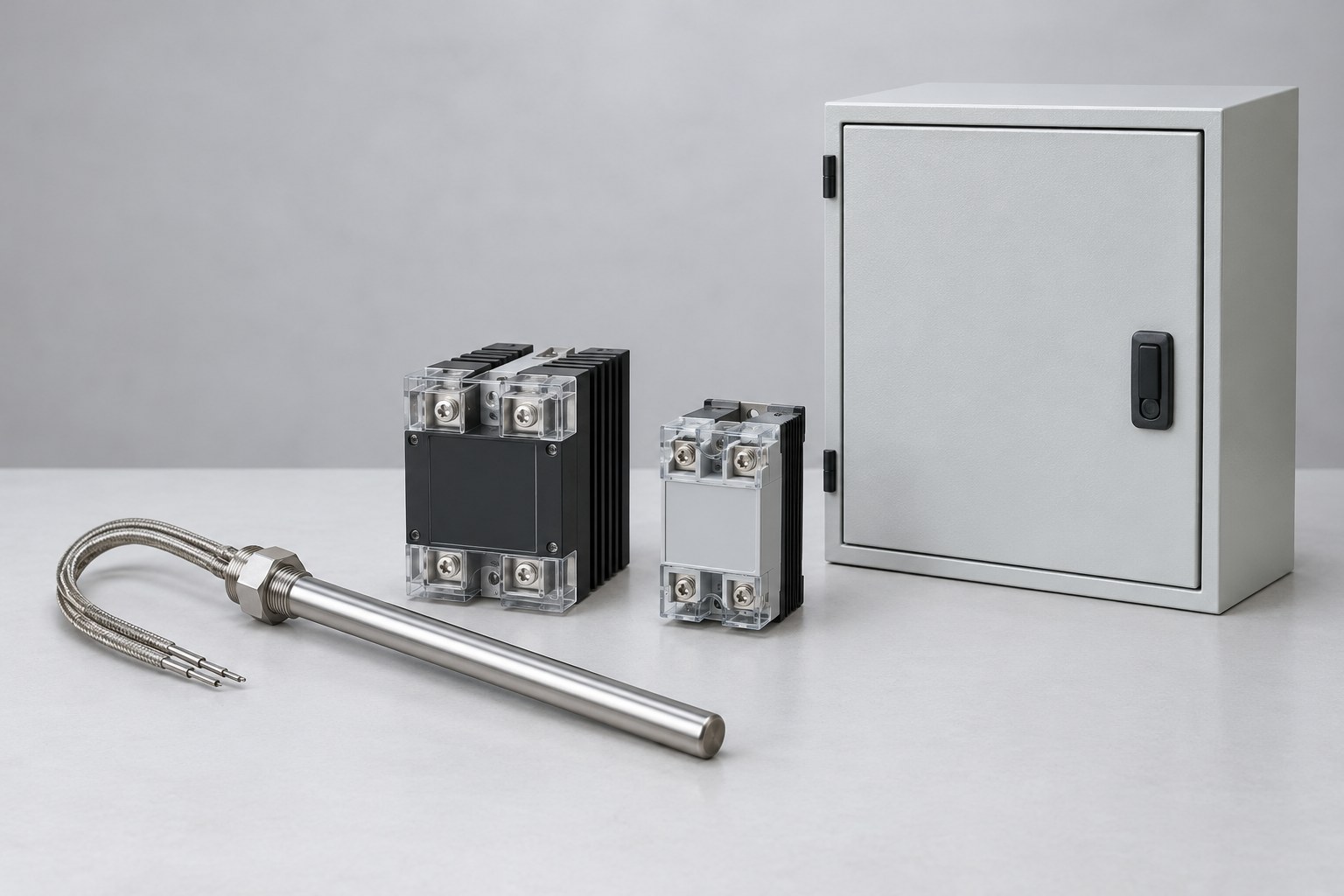

ТЭН для AC и DC: почему регулятор и защита не взаимозаменяемы

У патронного нагревателя указано «220 В, 1 кВт», у регулятора — тоже «220 В». Из этого ещё не следует, что устройства совместимы, особенно при переходе с переменного тока AC на постоянный DC. Нагревательная спираль, управляющий вход, силовой выход и защитный выключатель имеют разные требования. Совпадение одной цифры не подтверждает безопасность комплекта.

Именно такая неопределённость описана в сохранённом вопросе о патронном нагревателе для нагрева металлической трубы: автор хотел понять совместимость элемента и регулятора, не имея полных паспортов. Разбирать задачу надо не через предположение «все патроны одинаковые», а через четыре отдельных объекта: нагреватель, источник, силовой регулятор и защиту. Ниже — критерии заказа и проверки, а не схема самостоятельного подключения.

Что действительно одинаково у резистивного нагрева

Для простой резистивной нагрузки при одинаковом сопротивлении P = U² / R. Если элемент рассчитан на 1000 Вт при 220 В, его расчётное рабочее сопротивление равно 48,4 Ом, а ток — около 4,55 А. При 220 В действующего значения синусоидального AC и при постоянных 220 В тепловая мощность такого сопротивления одинакова.

Однако это расчёт тепловыделения, а не разрешение применять конкретное изделие на другом роде тока. Внутри сборки могут быть термостат, термопредохранитель, электроника, разъём с ограничениями или иная комплектующая. Допустимость AC/DC подтверждают по документации всего нагревательного узла, включая изоляцию и выводы. Полярность голой резистивной спирали несущественна, но у электронного модуля она может быть обязательной.

Вход SSR и его силовой выход — не одно и то же

Надпись «вход 3–32 В DC» на твердотельном реле означает только сигнал управления. Она не говорит, что реле способно коммутировать постоянный ток нагрузки. Устройство может иметь низковольтный DC-вход и силовой выход исключительно для 24–240 В AC. Покупать его для нагрузки 220 В DC по слову DC на корпусе нельзя.

В спецификации проверяют отдельно диапазон входного сигнала, тип выхода, рабочее напряжение нагрузки и допустимый ток. Затем смотрят условия охлаждения, температуру внутри шкафа, падение напряжения на выходе и снижение допустимой нагрузки при нагреве. Большая цифра тока на лицевой стороне не гарантирует работу без радиатора и не отменяет расчёт теплового режима.

Почему AC-реле может не отключить DC-нагреватель

Многие AC SSR используют симистор или тиристоры. Для выключения такого выхода требуется снижение тока ниже удерживающего; в обычной сети AC это происходит около перехода тока через ноль. При 50 Гц переходы у резистивной нагрузки происходят каждые 10 мс. У постоянного тока регулярного естественного нуля нет, поэтому снятие управляющего сигнала не гарантирует прекращение нагрева.

Omron в руководстве Solid State Relays Common Precautions отдельно описывает зависимость выключения симисторного выхода от нулевого тока и риск отказа отключения на неподходящих формах нагрузки. Для DC выбирают выход, прямо предназначенный для DC, например подходящее транзисторное исполнение. Это не означает, что любой MOSFET-модуль годится: обязательны его конкретные напряжение, ток, полярность, охлаждение и условия применения.

Функция zero-cross у AC SSR также не превращает его в универсальный регулятор. Она связана с включением около нуля переменного напряжения и не служит основанием для применения на DC. Фазовый AC-регулятор нельзя объявить DC-регулятором только потому, что на обоих устройствах указано 220 В.

Размыкание DC: проверьте термостат, контактор и автомат

Механический контакт при размыкании способен образовать дугу. На постоянном токе нет регулярного перехода тока через ноль, который помогает её гашению. Поэтому паспортные «250 В AC, 10 А» нельзя переносить в «250 В DC, 10 А». Допустимые DC-параметры могут быть значительно ниже или вовсе не заявляться.

Проверяют коммутационную способность встроенного термостата, аварийного ограничителя, контактора, предохранителя и автоматического выключателя именно на постоянном токе нужного напряжения. Для аппарата защиты важны также ожидаемый ток короткого замыкания и допустимая отключающая способность. Номинал рабочего тока не равен способности безопасно прервать аварийный ток.

Число полюсов, полярность, категория применения и допустимые способы использования определяются паспортом конкретного аппарата. Нельзя самостоятельно складывать AC-номиналы контактов или соединять полюса «для запаса». Выбор выполняет проектировщик силовой части с учётом источника и требований оборудования.

Почему выключенный SSR не означает безопасное отключение

У полупроводникового реле возможен ток утечки даже без команды включения. Кроме того, Omron предупреждает: характерный опасный отказ SSR — короткое замыкание выхода, при котором нагрузку уже нельзя выключить управляющим сигналом. Поэтому контроллер температуры и SSR не должны быть единственным барьером от перегрева.

Нужен независимый аварийный ограничитель, способный инициировать отключение энергии через пригодный для данного источника аппарат. Обычный автомат защищает от предусмотренных сверхтоков, но не обязан срабатывать при перегреве камеры на штатном токе нагревателя. Для обслуживания требуется установленное безопасное отключение питания; команда OFF не подтверждает отсутствие напряжения на выводах.

Что важно проверить перед заказом

• Род тока, рабочий диапазон напряжения источника и возможные отклонения, а не только его название.
• Мощность, сопротивление с указанием температурных условий и допустимый режим нагревателя.
• Размеры патрона или трубчатого элемента, посадку, активную зону, выводы и рабочую среду.
• Полные модели регулятора и SSR: отдельно управляющий вход и силовой выход.
• Наличие DC-номиналов у всех устройств, разрывающих цепь нагрузки, включая встроенные защитные контакты.
• Независимую защиту от перегрева, защитное заземление и проект защиты от поражения током.

Если питание идёт от аккумуляторной системы или выпрямителя, в заявку передают не только номинал, но и максимальное напряжение, пульсации и сведения об источнике. Одни и те же «220 В» на разных узлах не описывают весь режим. Для импульсного DC среднюю мощность рассчитывают с учётом формы сигнала; простое усреднение напряжения может дать ошибку.

Изготовление самого ТЭНа и пригодность всего шкафа управления — разные части задачи. Фото старой детали помогает повторить механику, но не заменяет электрическую спецификацию. В заказе фиксируют границы поставки и отдельно согласуют, кто проверяет источник, регулятор и аварийное отключение перед вводом в эксплуатацию.
