ТЭН 80 А 13/2,0 J 220: изготовление на заказ

Базовая серия 80 А13/2,0 J 220: труба диаметром 13 мм, развёрнутая длина 800 мм, нержавеющая сталь под воду, 2 кВт на 220 В. Но на заказ меняем почти всё, кроме диаметра и материала: длину, мощность, стержень, напряжение, посадочное место. Ваттная нагрузка у базовой версии 6,1 Вт/см² - нормально для воды в движении, многовато для стоячей воды без циркуляции. Изготавливаем от 1 шт, цена от 3910 ₽ за штуку при партии от 10, срок 7-14 рабочих дней.

Опубликовано 11 октября 2026 · ТЭН-Миасс

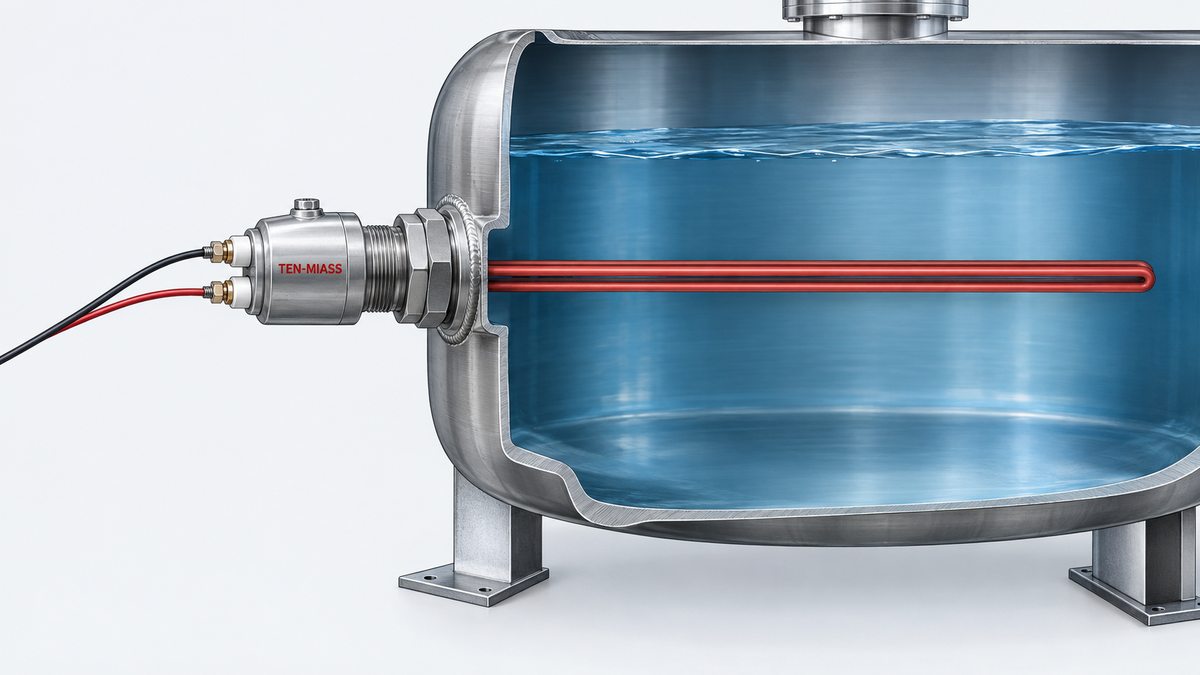

ТЭН 80 А13/2,0 J 220 в разрезе: трубка в воде, контакты снаружи бака

Базовая серия 80 А13/2,0 J 220 в разрезе: рабочая часть трубки погружена в воду, контактные стержни и клеммы - на сухой стороне фланца.

Что фиксировано в этой серии, а что меняется под заказ

Базовое обозначение 80 А13/2,0 J 220 задаёт геометрию и среду по схеме ГОСТ 13268-88: 800 мм развёрнутой длины, стержень 40 мм, диаметр 13 мм, 2 кВт, нержавеющая оболочка под воду, 220 В. Полный разбор каждого символа этой маркировки на другом примере - в статье про маркировку ТЭН по ГОСТ 13268-88. Здесь важнее другое: что из этого списка завод держит как стандарт, а что переделывает под заявку клиента.

Параметр	В базовой серии	Что можно заказать
Диаметр трубки	13 мм	Держим как есть - под эту серию рассчитана ваттная нагрузка
Длина	800 мм	Любая по чертежу или под старую гильзу/фланец
Мощность	2,0 кВт	От 0,3 до 6 кВт на этом диаметре, зависит от длины и нагрузки q
Контактный стержень	А, 40 мм	B (65 мм), C (100 мм) и длиннее - если монтаж идёт в толстый фланец
Материал оболочки	AISI 304	316L или титан-стабилизированная сталь для агрессивной воды
Напряжение	220 В	380 В при пересчёте схемы соединения

Если вместо J в маркировке стоит другая буква - это уже не вода: Т означает масло, О или S - воздух, там другой материал и другая допустимая ваттная нагрузка на сантиметр трубки. Присылайте точную маркировку со старого элемента, чтобы не перепутать среду при заказе замены.

Ваттная нагрузка: для какой воды подходит, а для какой нет

Главный параметр, который решает срок службы - не мощность сама по себе, а сколько ватт снимается с квадратного сантиметра оболочки. Считается как q = P / (π·d·L).

q = 2000 / (3,14 × 1,3 см × 80 см) = 2000 / 327 ≈ 6,1 Вт/см²

Вода	Норма q, Вт/см²	80А13/2,0 J220 (6,1 Вт/см²)
Проточная, с циркуляцией	8-12	ниже диапазона - запас по нагрузке есть
Стоячая, в баке без насоса	3-5	выше диапазона на 20% - трубка греется сильнее нормы

Типовая ошибка. ТЭН 80А13/2,0 J220 снимают с проточного бойлера или циркуляционной системы и ставят в обычную накопительную ёмкость без насоса и без обдува конвекцией. Там, где была циркуляция, труба работала с запасом. В мёртвой зоне бака та же труба держит повышенную нагрузку: накипь садится быстрее, ресурс падает на треть и больше. Для стоячей воды либо добавляют конвекционные потоки (вертикальная установка, расстояние от стенок), либо берут элемент той же мощности, но длиннее.

Пример расчёта: сколько ТЭН нужно на бак

Формула мощности для нагрева воды за заданное время: P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - разница температур в °C, t - время в часах.

Пример из заявки: бак 200 литров, вода с 15°C нужно поднять до 60°C за 1,5 часа.

P = 0,00116 × 200 × 45 / 1,5 = 10,44 / 1,5 ≈ 6,96 кВт

Одного элемента 80А13/2,0 J220 на 2 кВт мало. Берут 4 штуки с небольшим запасом на теплопотери через стенки бака - суммарно 8 кВт, время нагрева сократится, а каждый элемент продолжит работать в безопасном для себя режиме.

Где ставят ТЭН 80А13/2,0 J220

Промышленные и бытовые водонагреватели, баки-аккумуляторы
Технологические ёмкости с водой на производстве - мойки, ванны промывки деталей
Котлы отопления малой и средней мощности, где секция собирается из нескольких элементов
Посудомоечные и стиральные машины промышленного типа
Системы подогрева воды в линиях пищевой переработки, где вода слабощелочная или нейтральная

Для агрессивной воды (кислотные растворы, высокая минерализация, морская вода) AISI 304 из маркировки J не подходит без изменений - там нужна 316L или титан, об этом надо говорить отдельно при заказе.

Сгорел ТЭН: признак, причина, что менять

Признак	Причина	Что делать
Сгорел за 1-2 месяца, хотя раньше работал годами	Перенесли из проточной системы в стоячую воду без конвекции	Добавить циркуляцию или заказать элемент большей длины на ту же мощность
Трубка белая, в накипи, перегорела посередине	Жёсткая вода, слой накипи работает как теплоизолятор	Снизить ваттную нагрузку: длиннее трубка или меньше мощность на тот же объём
Автомат выбивает сразу при включении	Пробита изоляция, влага попала в магнезитовую засыпку при хранении или монтаже	Прозвонить сопротивление изоляции (норма от 10 МОм), при пробое - не ремонтировать, заказывать новый
Мощность упала, вода нагревается дольше	Часть спирали выгорела, сопротивление выросло выше нормы ГОСТ	Замерить R мультиметром: для 2 кВт/220В норма 23,1-26,9 Ом, выход за предел - под замену

Что прислать для расчёта

Объём и материал ёмкости или оборудования, куда встанет ТЭН
Какую воду греем: обычная, жёсткая, с циркуляцией или стоячая
Диапазон температур и желаемое время нагрева, если считаем мощность с нуля
Посадочное место: фланец, резьба, гильза, и их размеры
Количество штук в партии
Если меняете сгоревший - фото маркировки на корпусе и самого элемента с линейкой

Нужен ТЭН 80А13/2,0 J220 или его аналог под другой объём?

Сделаем по вашим размерам и посадочному месту. От 1 шт., отгрузка СДЭК/ПЭК по России и Казахстану.

Оформить заказ

Частые вопросы

Что в этой серии фиксировано, а что можно заказать иначе?

Диаметр трубки 13 мм и материал (нержавеющая сталь) держим как базу серии. Длину, мощность, длину контактного стержня, напряжение и посадочное место под фланец, резьбу или гильзу делаем по вашим размерам - это и есть изготовление на заказ, а не копирование одного образца.

Можно ли ставить этот ТЭН в стоячую воду без циркуляции?

Можно, но с запасом по ресурсу хуже: ваттная нагрузка 6,1 Вт/см² превышает норму для стоячей воды (3-5 Вт/см²) на 20%. В проточной воде или баке с конвекцией та же труба отдаёт тепло без перегрева, в мёртвой зоне без движения воды накипь образуется быстрее.

Какая сталь у ТЭН 80А13/2,0 J220 и можно ли заменить на другую?

По умолчанию AISI 304 (08Х18Н10) - стандарт для воды и слабых растворов. Для агрессивной воды с хлоридами или высокой минерализацией делаем на 316L или титан-стабилизированную 08Х18Н10Т по запросу, цена изменится.

Сколько таких ТЭН нужно, чтобы нагреть бак 200 литров?

По формуле P = 0,00116 × V × ΔT / t: для 200 литров с 15 до 60 градусов за 1,5 часа нужно около 6,96 кВт, то есть 4 элемента по 2 кВт с небольшим запасом на потери тепла.

Какой минимальный заказ и срок изготовления ТЭН 80А13/2,0 J220?

Минимальная партия - 1 штука. Срок изготовления 7-14 рабочих дней, отгрузка СДЭК или ПЭК по России и в Казахстан.

Что указать в заявке, чтобы расчёт был точным?

Объём и материал ёмкости, диапазон нагрева воды, есть ли циркуляция, посадочное место (фланец, резьба, гильза) и желаемое количество. Если меняете сгоревший элемент - фото маркировки и самого ТЭНа с линейкой.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
