ТЭН 80А13/2,0 J220, резьба G1/2, штуцер R40: расшифровка

Короткий ответ. ТЭН 80А13/2,0 J 220 — прямой нагреватель из нержавеющей стали: труба диаметром 13 мм, общей длиной 800 мм (контактные стержни по 40 мм с каждой стороны), но реально греет только 200 мм у торца — это исполнение с удлинённым корпусом под ввёртный штуцер R40 на резьбе G1/2. При такой короткой активной зоне и диаметре 13 мм мощность выходит около 0,3 кВт на 220 В, а не киловатты, как у ТЭНов с полнометражной активной частью.

Как читается маркировка ТЭН 80А13/2,0 J 220

Завод кодирует геометрию прямо в название, по мотивам ГОСТ 13268-88. Разбираем по порядку, слева направо:

Для обычного ТЭНа без удлинённого штуцера после диаметра через дробь идёт мощность в киловаттах — разбор такой стандартной маркировки целиком, на другом примере, есть в статье «Маркировка ТЭН по ГОСТ 13268-88». Здесь другая ситуация: корпус длиннее, чем греющая часть, поэтому завод прямо пишет длину активной зоны, а мощность приходится считать отдельно — ниже показываем как.

Почему корпус 800 мм, а греет только 200 мм

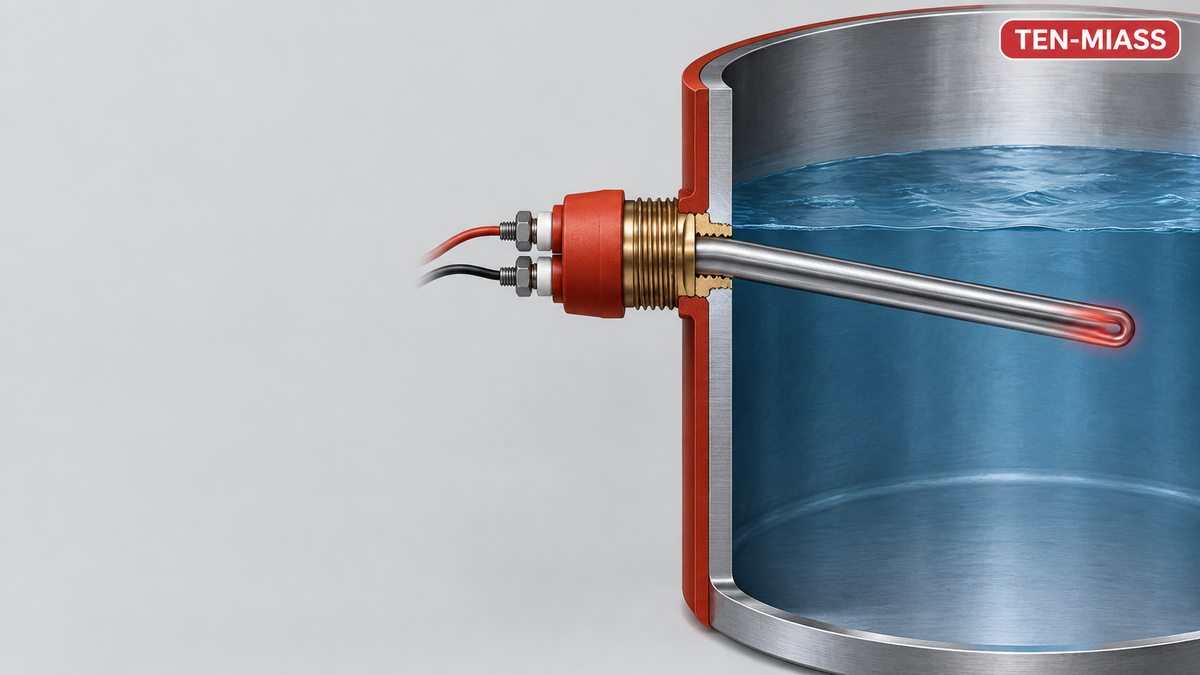

Из 800 мм общей длины 80 мм уходит на два контактных стержня (по 40 мм, буква А), ещё около 520 мм — холодный нерабочий хвост трубки. Греющая спираль занимает только последние 200 мм у дальнего торца. Это не брак и не ошибка завода: удлинённый ввёртный штуцер R40 нужен, когда нагреватель должен достать до дна глубокой ёмкости или пройти сквозь толстую стенку и теплоизоляцию, а сама греющая зона при этом остаётся компактной и прицельной — грубо говоря, греет только там, где нужно, а не весь путь через стенку бака.

Резьба G1/2 и ввёртный штуцер R40 — крепёжный узел

Резьба G1/2 — это трубная дюймовая резьба (BSP) на полдюйма: наружный диаметр около 20,9 мм, шаг 14 ниток на дюйм, профиль без конуса (цилиндрическая). Она одна из самых ходовых для бытовых и лёгких промышленных ёмкостей — разбор, где ещё она встречается и как её проверить без чертежа, есть в статье «ТЭН с резьбой G1/2», а сравнение с соседними размерами — в таблице резьб ТЭН G1, G3/4, M20.

R40 — заводской код конкретного исполнения ввёртного штуцера: корпуса с резьбой G1/2 снаружи, через который проходит трубка ТЭНа и который берёт на себя и крепление, и герметичность соединения через прокладку или уплотнительную ленту. Шестигранник под ключ на таком штуцере обычно стандартного размера — подробности и размеры под ключ — в статье «Шестигранник штуцера ТЭН: высота и размер».

Расчёт мощности через ваттную нагрузку

Маркировка в этом исполнении не называет киловатты напрямую, поэтому мощность считаем от геометрии. Формула:

P = q × π × d × L, где q — ваттная нагрузка (Вт/см²), d — диаметр трубки, L — активная длина.

Подставляем диаметр 13 мм (1,3 см) и активную длину 200 мм (20 см):

Площадь активной части: S = π × 1,3 × 20 ≈ 82 см².

Для воды в стоячей ёмкости (поддержание температуры, а не проточный нагрев) допустимая ваттная нагрузка — 3-5 Вт/см². Берём середину диапазона, 3,67 Вт/см²:

P = 3,67 × 82 ≈ 300 Вт (0,3 кВт)

При нижней границе диапазона (3 Вт/см²) получится около 245 Вт, при верхней (5 Вт/см²) — около 408 Вт. То есть паспортная мощность этого исполнения реально лежит в коридоре 250-400 Вт — и это физическое ограничение самой геометрии, а не прихоть завода: больше ватт с 82 см² поверхности в стоячей воде снять нельзя, перегреется оболочка и выгорит периклаз внутри.

Сопротивление и ток — таблица для проверки мультиметром

Если взять расчётную мощность 300 Вт за номинал, сопротивление и ток такие:

Допуск по ГОСТ несимметричный, потому что нормируется мощность, а не сопротивление напрямую: +5% сверху и −10% снизу от 300 Вт дают 315 и 270 Вт, а оттуда уже пересчитывается коридор по сопротивлению. Если мультиметр на обесточенном и отключённом от проводки ТЭНе показывает число вне 154-179 Ом — элемент либо частично пробит, либо уже выработал ресурс.

Сколько стоит такой ТЭН

Для трубчатого нагревателя из нержавеющей стали диаметром 13 мм и развёрнутой длиной 800 мм расчёт по нашему калькулятору на уровне «норма» даёт такой разброс по партии:

Цены по внутреннему калькулятору, уровень «норма», при закупке от 10 шт. Для опта и для заказа строго по чертежу — точный расчёт делаем в день обращения, после того как увидим фото или эскиз штуцера.

Что прислать, чтобы посчитали именно ваш вариант

• Фото резьбового узла крупным планом — отдельно штуцер, отдельно место, где резьба входит в трубку ТЭНа
• Фото шильдика или остатков маркировки на корпусе, если читается хоть частично
• Замер общей длины трубки и отдельно — длины от штуцера до греющего торца
• Среда: вода, масло, воздух, и примерная температура в рабочем режиме
• Напряжение в сети на объекте — 220 или 380 В
• Глубина погружения в бак и толщина стенки, если штуцер должен пройти сквозь неё
