ТЭН-313А6,5: расшифровка маркировки и изготовление точного аналога

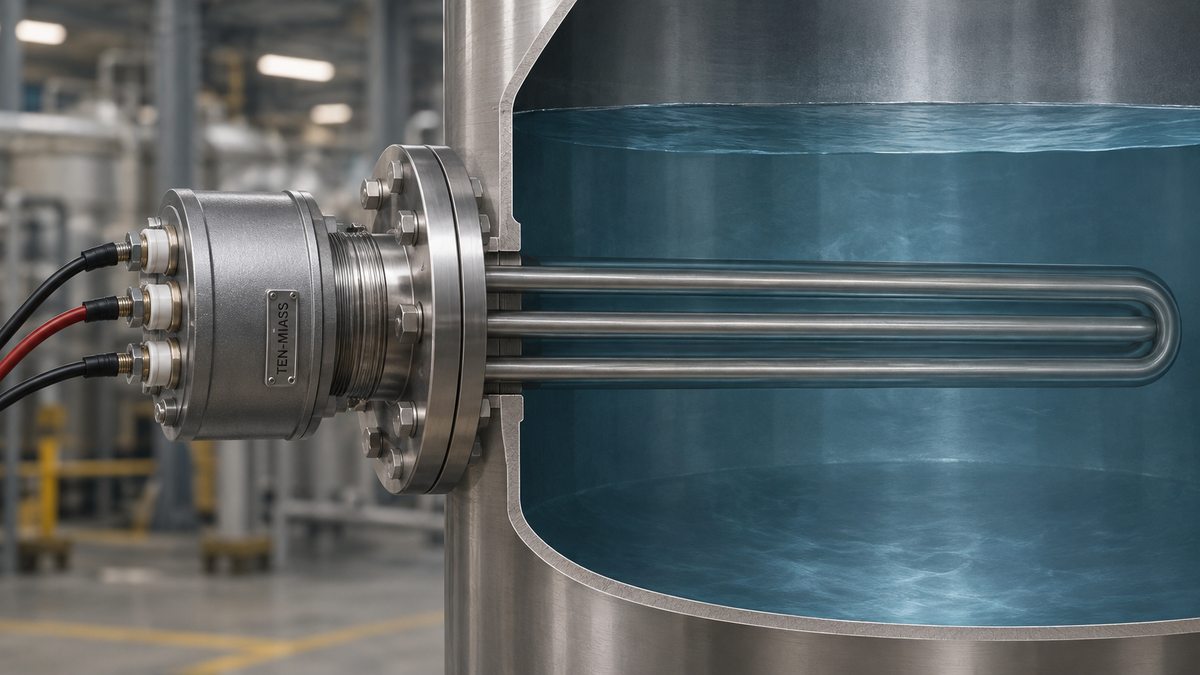

313 в коде ТЭН-313А6,5 это типоразмер корпуса, А это исполнение. А число 6,5 это расчётная длина активной части: 6,5 дециметра, то есть 650 мм, а не киловатты мощности. Серии с таким обозначением сняты с производства десятилетия назад, под этим кодом в рознице и на маркетплейсах сегодня ничего не продаётся. Рабочее решение простое: изготовление точного аналога по замерам и фото, от 1 штуки, 7-14 рабочих дней.

Такую маркировку обычно приносят на фото со стёртого шильдика старого гриля, сушильного шкафа или промышленной печи. Цифры читаются, завод-изготовитель уже нет. Разбираем код по частям и считаем, что из него на самом деле следует.

Как читать маркировку ТЭН-313А6,5

Советские и постсоветские заводы кодировали в строке геометрию и исполнение, но не всегда одинаково: часть серий добавляла мощность и напряжение через дробь и дополнительные буквы (полный вид для этого же типоразмера корпуса встречается как ТЭН-313A6,5/1,5T400, разбирали его в статье про ТЭН для грилей Abat). Сам обрезок ТЭН-313А6,5 без суффикса читается так:

Последняя строка и есть главная причина, почему код сам по себе не годится для заказа. В нём есть размер корпуса, но нет мощности, напряжения и материала. Без них подбор превращается в гадание.

Почему 6,5 в коде не равно 6,5 кВт

Частая ошибка: читать число после буквы как мощность в киловаттах. Проверяется она одним расчётом ваттной нагрузки по ГОСТ 13268-88: q = P / (π × d × L).

Для корпуса длиной 650 мм (активная часть примерно 60 см с учётом холодных концов) и диаметром 13 мм площадь оболочки: S = π × 1,3 × 60 ≈ 245 см². При мощности 6,5 кВт: q = 6500 / 245 ≈ 26,5 Вт/см².

При реалистичной мощности 1,5 кВт та же формула даёт q ≈ 6,1 Вт/см², это уже укладывается в диапазон для обдуваемого воздуха или контактного нагрева. Отсюда и вывод: 6,5 в коде обозначает длину, а не киловатты.

Типичные параметры для корпуса такого размера

Точные цифры даёт только замер конкретной детали, но диапазон для типоразмера 313 выглядит так:

Если на шильдике оборудования указана общая мощность прибора, а не отдельного элемента, число элементов обычно от 4 до 8, так собраны, например, грили с несколькими секциями того же типоразмера корпуса.

Пример расчёта: сколько элементов нужно на камеру нагрева

Формула мощности из объёма, перепада температуры и времени: P = 0,00116 × V × ΔT / t.

Для камеры или бака объёмом 150 л с нагревом на 55°C (например с 20 до 75°C) за 1,5 часа:

P = 0,00116 × 150 × 55 / 1,5 = 6,38 кВт суммарной мощности без учёта теплопотерь через стенки.

Если один элемент типоразмера 313 держит 1,5 кВт, нужно 5 штук (5 × 1,5 = 7,5 кВт), запас около 18% на потери и неравномерный прогрев. Это и объясняет, почему такие корпуса почти всегда стоят группой, а не одной штукой.

Как проверить найденный ТЭН мультиметром

Для одиночного элемента 1,5 кВт на 220 В сопротивление считается по R = U² / P:

R = 220² / 1500 = 48 400 / 1500 ≈ 32,3 Ом.

ГОСТ 13268-88 нормирует допуск по мощности +5% / −10%, значит коридор сопротивления получается пересчётом: при 1575 Вт (верхний допуск) R ≈ 30,7 Ом, при 1350 Вт (нижний допуск) R ≈ 35,9 Ом. Рабочий диапазон: 30,7-35,9 Ом. Обрыв (бесконечность) или замыкание (0-5 Ом) означают, что деталь неисправна и мерить больше нечего.

Почему точную замену по старому коду не найти в рознице

Искать именно этот ГОСТ-код на складах и в каталогах почти всегда тупик. Серия снята с выпуска, завод мог закрыться или переименоваться, а поставщики давно перешли на другую нумерацию. Продавцы иногда предлагают деталь «похожей» длины под чужим названием, но посадочный размер, резьба или шаг крепления у неё могут не совпасть ни на миллиметр.

Рабочий путь другой: взять исходную деталь (даже сгоревшую), снять замеры и сфотографировать, и изготовить точную копию по этим данным, а не по коду на корпусе.

Что прислать для расчёта аналога

• Фото маркировки на самом ТЭНе, крупно, чтобы читались все символы
• Замеры штангенциркулем: диаметр корпуса, общая длина, длина активной (нагревательной) части
• Фото посадочного места на оборудовании: фланец, штуцер или крепление
• Напряжение питания по шильдику прибора
• Количество элементов, если в приборе их несколько

Если шильдик стёрт или утерян, подойдут только замеры и фото самой детали, по ним параметры восстанавливаются без кода.

Частые вопросы

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
