ТЭН 1Ex с термопарой: производство по чертежу заказчика
ТЭН 1Ex с термопарой изготавливаем со встроенным датчиком температуры в конструкции нагревателя: термопара по умолчанию, если тип не указан в заявке - ставим Pt100. Датчик стоит в термокармане рядом с самой горячей точкой активной зоны и передаёт температуру среды на щит управления или блок защиты от перегрева. Во взрывоопасной зоне это не опция, а отдельная страховка: если из-за упавшего уровня жидкости или остановки циркуляции ТЭН выйдет на перегрев, датчик отключит нагрев раньше, чем поверхность превысит температурный класс зоны. Изготавливаем по чертежу и ТЗ заказчика, срок 7-14 рабочих дней.

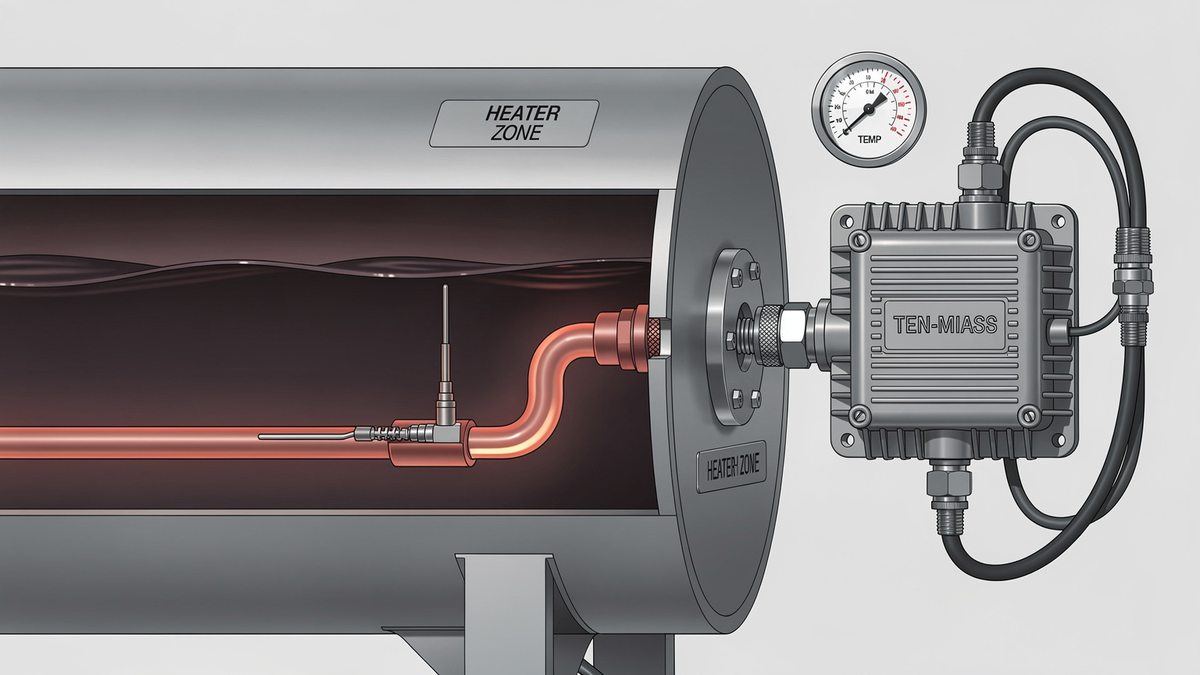

ТЭН и термокарман с датчиком - под уровнем среды. Клеммная коробка и все контакты - снаружи, на сухой стороне.
Зачем ТЭН 1Ex нужен встроенный датчик температуры
Взрывозащищённая оболочка вида «d» не даёт пламени внутри корпуса выйти наружу, но она не следит за температурой поверхности ТЭНа снаружи. Если уровень среды упал, циркуляция остановилась или мешалка встала, а нагрев не выключился, элемент продолжает греться дальше расчётной точки. Поверхность может превысить температурный класс зоны (T4 - максимум 135°C, T3 - максимум 200°C), и это уже риск воспламенения окружающей смеси независимо от того, что корпус клеммной коробки взрывонепроницаемый.
Встроенный термодатчик с блоком защиты - это отдельный контур, который останавливает нагрев по превышению температуры, а не только по времени или мощности. Для битума и мазута та же логика работает и в обратную сторону: локальный перегрев поверхности ТЭНа выше расчётной ватной нагрузки даёт коксование и нагар на элементе, а датчик в термокармане позволяет поймать это раньше.
Термопара или Pt100: что поставить по умолчанию
Если клиент не указал тип датчика в заявке, ставим Pt100 - термометр сопротивления даёт точнее показания в рабочем диапазоне большинства сред и линейный сигнал, который проще подать на стандартный контроллер или реле защиты. Термопару предлагаем, если температура среды выше 400°C или если в проекте уже используется термопарный вход на щите и менять контур управления клиенту невыгодно.
| Параметр | Термопара (тип K) | Pt100 |
|---|---|---|
| Диапазон измерения | примерно −200…+1200°C | примерно −200…+850°C |
| Выходной сигнал | милливольты, нужен преобразователь | сопротивление (Ом), линейный |
| Точность | ниже, зависит от класса | выше, стабильнее при длительной работе |
| Скорость реакции | быстрее (тонкий спай) | чуть медленнее (корпус датчика) |
| Когда ставим | температура среды выше 400°C, готовый термопарный вход на щите | по умолчанию, если тип не указан |
Где ставится датчик в конструкции ТЭН 1Ex
Термокарман под датчик располагаем в самой горячей точке активной зоны нагревателя, а не там, где удобно по чертежу корпуса. Если карман попадёт в холодную зону или рядом с холодными концами, датчик будет показывать температуру ниже реальной, и защита сработает с запозданием. Сам датчик и его кабель выходят на сухую сторону через ту же герметичную клеммную коробку, что и силовые контакты ТЭНа - внутри среды остаются только трубки нагревателя и гильза термокармана, никаких разъёмов или клемм. Подробнее о выборе самого датчика - в статье про подбор термопары к ТЭНу.
Пример расчёта мощности с учётом контроля перегрева
Формула P = 0,00116 × V × ΔT / t, где V - объём среды в литрах, ΔT - требуемый нагрев в градусах, t - время нагрева в часах. Формула точная для воды; у дизельного топлива и масел теплоёмкость ниже, поэтому реальная мощность обычно получается меньше расчётной по этой формуле - точный коэффициент под конкретную среду считаем по вашим данным.
Ориентировочный пример: для 1000 л с +10°C до +50°C (ΔT = 40°C) за 4 часа по формуле для воды получаем P = 0,00116 × 1000 × 40 / 4 = 11,6 кВт. Для дизельного топлива с его теплоёмкостью реальная потребность будет ниже, ближе к 7-8 кВт - окончательную цифру считаем после вашей заявки. При выбранной мощности датчик в термокармане следит, чтобы локальная температура поверхности ТЭНа не превысила точку вспышки паров и температурный класс, согласованный по проекту.
Что прислать для расчёта ТЭН 1Ex с термопарой
- Среду нагрева и её характеристики (вязкость, температура вспышки паров) - от этого зависит группа и подгруппа взрывозащиты
- Объём или расход среды, требуемый диапазон нагрева (с какой температуры до какой)
- Время нагрева или желаемую мощность
- Тип датчика, если есть предпочтение (термопара определённого типа или Pt100); если предпочтения нет - ставим Pt100
- Температурный класс и уровень взрывозащиты, согласованные по вашему проекту (T3, T4 и так далее)
- Материал оболочки под среду, если есть спецтребования
- Чертёж или эскиз посадочного места с указанием точки установки термокармана
Нужен ТЭН 1Ex с термопарой или Pt100 по вашему чертежу?
Считаем мощность, согласуем маркировку взрывозащиты и место установки датчика. От 1 шт., срок 7-14 рабочих дней.
