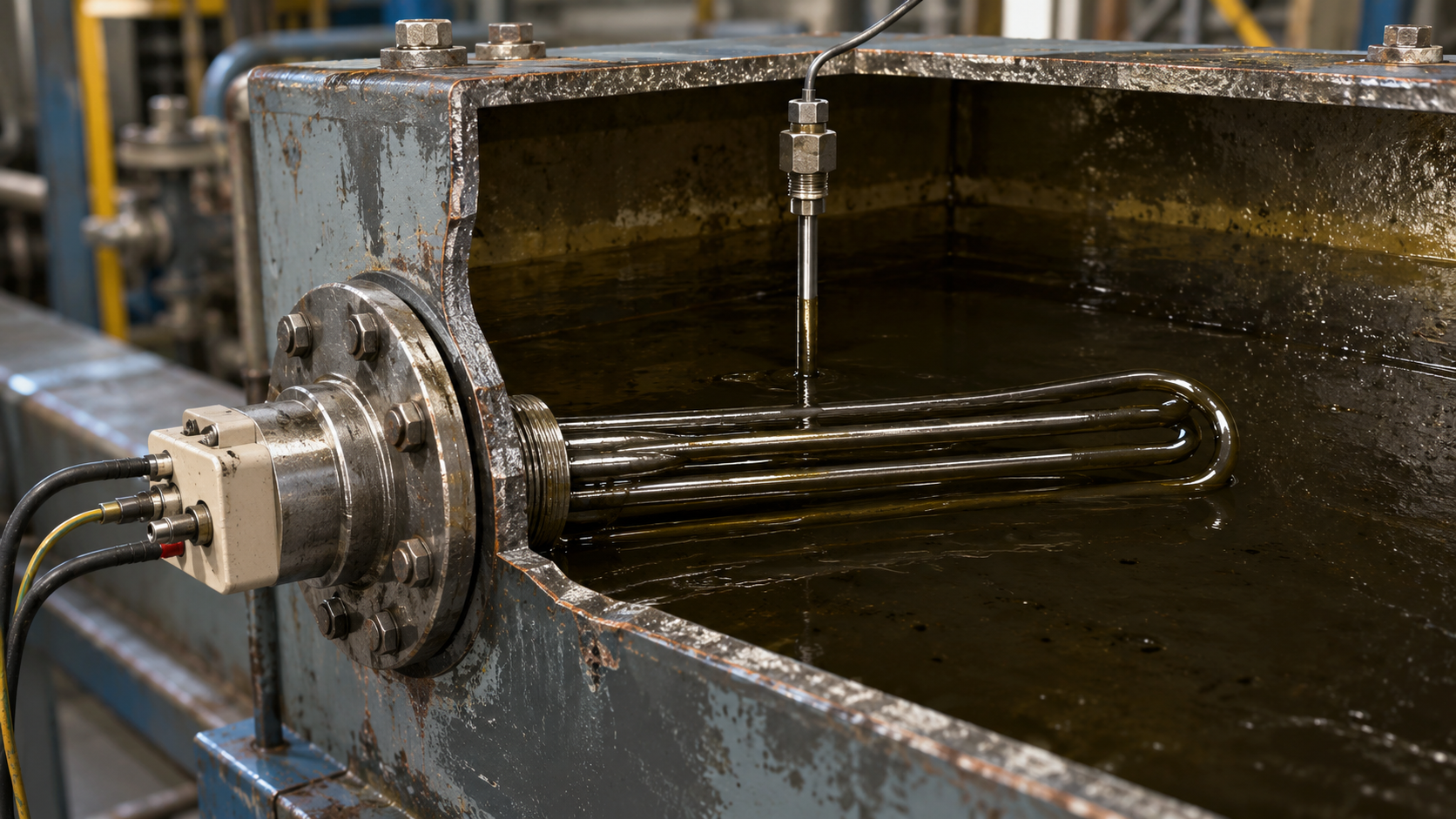

Подбор термопары к промышленному ТЭНу: типы, монтаж и согласование с САУ

Термопара для ТЭНа — не «датчик температуры вообще», а элемент контура управления, от которого зависит ресурс нагревателя и точность технологического процесса. Ошибка в типе термопары или глубине погружения превращает калиброванный ТЭН в источник брака: перегрев масла в закалочной ванне, недогрев полимера в экструдере, ложное срабатывание защиты в блочно-модульной котельной. Ниже — инженерный минимум: как подобрать термопару под среду, мощность и схему управления, не переплачивая за избыточный класс точности.

Типы термопар по ГОСТ 6616-94: что реально работает с ТЭНами

Для промышленных ТЭНов значимы три типа термопар: K (хромель-алюмель), J (железо-константан) и T (медь-константан). Остальные — хромель-копелевые, вольфрам-рениевые, платинородиевые — применяют в узких задачах: высокие температуры от 900 °C, металлургические печи, лабораторные эталоны.

Правило выбора по диапазону и среде:

• Тип K (ТХА) — основной для ТЭНов. Диапазон −40…+1100 °C. Стабильна в окислительной атмосфере. Ставится в сушильные камеры, печи полимеризации, муфельные печи, экструдеры. Дешевле платиновых, точнее хромель-копелевых на рабочих 200–600 °C.
• Тип J (ТЖК) — для восстановительных сред и вакуума, от −40 до +750 °C. Железо окисляется выше 500 °C, поэтому для печей с воздушной атмосферой и температурой выше 500 °C тип J не берут.
• Тип T (ТМК) — для влажных сред и низких температур до +350 °C. Ставится в пастеризаторы, моечные машины, парогенераторы низкого давления.

Для взрывоопасных зон (насосные, окрасочные камеры, химические цеха) термопара должна иметь исполнение Ex-d — взрывонепроницаемая оболочка. Это не каприз заказчика, а требование ТР ТС 012/2011. Обычная термопара в взрывозащищённом корпусе ТЭНа без искробезопасного барьера — грубая ошибка проектирования.

Конструктив термопары: гильза, головка, кабель

Термопара для ТЭНа — это не голая проволока, а сборка из четырёх элементов:

1. Рабочий спай — место соединения двух проводников. Может быть изолированным (от корпуса) или заземлённым (приварен к гильзе). Для ТЭНов берут изолированный спай — он не создаёт гальванической связи между нагревателем и системой управления.
2. Защитная гильза — стальная трубка. Для сред до 200 °C — AISI 304 (08Х18Н10). Для пищевых сред и агрессивных химикатов — цельнотянутая бесшовная труба 12Х18Н10Т. Для хлоридов и гальванических ванн — чистый титан. Диаметр гильзы для ТЭНов — 4–32 мм, длина — 30–6000 мм, это диапазон нашего производства под чертёж.
3. Головка — клеммная коробка. Стандарт — IP65. Для моющихся производств — IP68. В головке — клеммник для подключения компенсационного провода.
4. Кабель — компенсационный провод с той же характеристикой, что и тип термопары. Нельзя удлинять термопару медным проводом — на стыке возникнет паразитная термо-ЭДС.

Таблица: термопары для типовых сред промышленных ТЭНов

Для агрессивных сред (кислоты, хлориды, гальванические ванны) вместо гильзы из AISI 304 (08Х18Н10) берут титан либо AISI 316 (10Х17Н13М2) с толщиной стенки от 1,5 мм. AISI 316 применяют точечно, где 08Х18Н10 не проходит по стойкости к питтингу, — например, в растворах с содержанием хлоридов выше 50 мг/л.

Глубина погружения — почему это критично для ТЭНа

Термопара измеряет температуру в точке, а не «среднюю по баку». Если спай погружён на 20 мм в масляную ванну, он покажет температуру пристеночного слоя, а не ядра. При мощности ТЭНа 3–9 кВт перепад между стенкой и центром вязкого масла достигает 30–50 °C. Управляемый по такой термопаре ТЭН будет недоревать продукт.

Правило: при горизонтальном монтаже ТЭНа термопару ставят под углом 45–90° к оси нагревателя. При вертикальном — спай располагают на уровне активной части ТЭНа, но на расстоянии 30–50 мм от поверхности трубки. Если термопара касается оболочки ТЭНа, она зафиксирует локальный перегрев, а не температуру среды.

Согласование термопары с ТЭНом: сопротивление, помехи, компенсация

Термопара — низковольтный источник сигнала (милливольты). Рядом с ней — силовой кабель 380 В с током до 180 А на фазу. Без экранирования наводка изменит показания на 5–15 °C. Это не брак термопары, а ошибка монтажа.

Три правила при монтаже:

1. Компенсационный провод термопары ведут отдельным лотком от силовых кабелей, минимальное расстояние — 200 мм.
2. Гильза термопары заземляется на контур заземления корпуса ТЭНа. В противном случае потенциал на гильзе искажает термо-ЭДС.
3. При использовании термопары с изолированным спаем сопротивление изоляции между спаем и гильзой должно быть не менее 100 МОм при 500 В постоянного тока. Это проверяется мегаомметром при вводе в эксплуатацию.

Отдельная тема — согласование с контроллером. Если САУ рассчитана на вход от термосопротивления Pt100, а заказчик ставит термопару типа K — контроллер будет показывать мусор. Проверяйте тип входа на щите управления. Для релейных схем с прямым управлением ТЭНом (вкл/выкл) тип K — стандарт. Для ПИД-регуляторов с токовым выходом 4–20 мА сигнал термопары преобразуется через нормирующий преобразователь.

Допуски на термопары регламентируются ГОСТ 8.585-2001 и МЭК 60584-1. Класс 1 для типа K — ±1,5 °C в диапазоне −40…+375 °C, класс 2 — ±2,5 °C в том же диапазоне. Для большинства технологических задач достаточно класса 2: погрешность термопары вносит вклад в общую погрешность системы меньше, чем погрешность контроллера и утечки через стенку бака.

Проверка термопары при вводе в эксплуатацию

Перед первым пуском ТЭНа с термопарой нужно выполнить простую последовательность:

1. Обесточить установку, снять перемычки с клемм ТЭНа, слить воду или технологическую среду.
2. Проверить заземление гильзы и корпуса ТЭНа.
3. Измерить сопротивление ТЭНа: для одноэлементного нагревателя R = U²/P. Например, для ТЭНа 6 кВт на 380 В сопротивление составит 24 Ом. Для трёхфазной звезды R на ветвь = U_линейного² / P_элемента. Отклонение от номинала допускается по ГОСТ 13268-88: +5/−10% по мощности, что соответствует несимметричному допуску сопротивления −4/+11%.
4. Сопротивление изоляции ТЭНа мегаомметром 500 В — не менее 20 МОм.
5. Проверить термопару: при комнатной температуре сопротивление цепи термопары — единицы Ом. Обрыв цепи означает брак спая.
6. Затем подать питание и сравнить показания термопары с контролем — например, с поверенным термометром в той же точке.

Если термопара типа K показывает завышенные значения при холодной среде — вероятно, в месте соединения компенсационного провода присутствует обрыв или нагрев контакта. Термопару не ремонтируют: дешевле заменить гильзу со спаем, чем диагностировать скрытый обрыв внутри трубки ТЭНа.

Подбор под задачу, а не «под каталог»

Серийный ТЭН с термопарой из общего каталога — компромисс. Под заказ можно изготовить нагреватель с интегрированным термопарным каналом: гильза термопары закрепляется внутри фланца или вваривается в корпус ТЭНа. Такой вариант исключает контакт спая с внешней средой и не требует отдельного монтажного отверстия.

Для блочно-модульных котельных и сушильных камер стандартная сборка — ТЭН + термопара K с гильзой из AISI 304 (08Х18Н10), глубина погружения 100–500 мм, резьба M16×1,5 или M20×1,5. Для пищевых производств — гильза из бесшовной трубы 12Х18Н10Т. Для гальванических ванн — титановая гильза и тип T, так как хлоридная среда убивает нержавейку.

Если у вас ТЭН нестандартной геометрии — например, патронный нагреватель диаметром 20 мм и длиной 1800 мм для экструдера, — термопару подбирают отдельно, с учётом диаметра канала и зоны активного нагрева. Партия от 1 шт, время изготовления — 5–10 дней.

Отправьте на ten-miass.ru чертёж или фотографию старого ТЭНа с указанием места под термопару — подберём конструктив, в котором датчик не будет врать на рабочих режимах.
