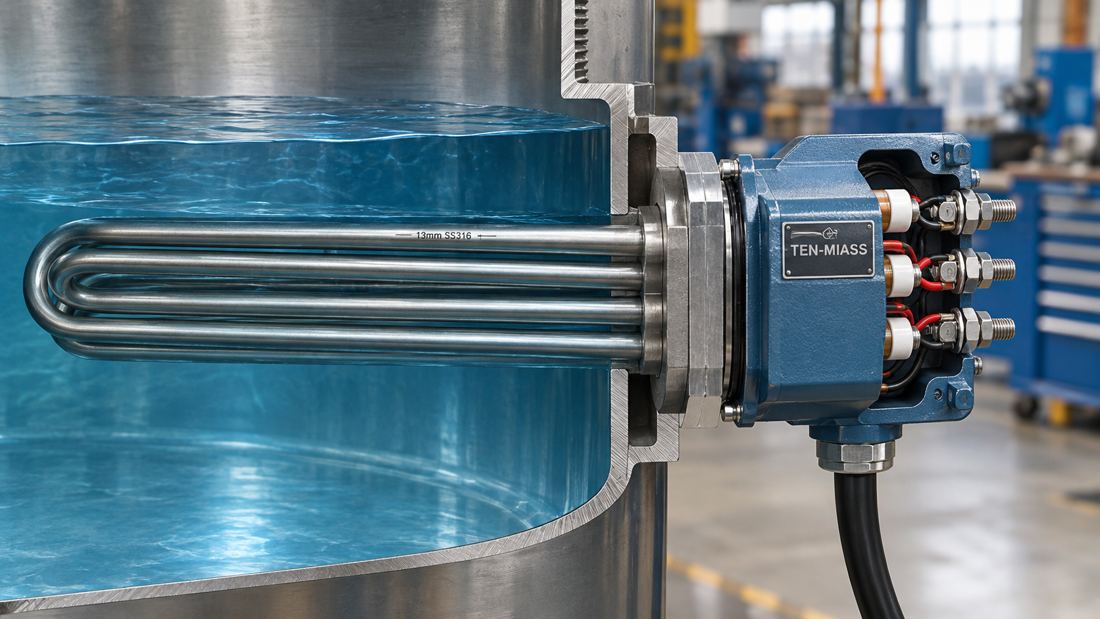

ТЭН 180В13/10 J380 в разрезе бака, нагревательные трубки под водой, клеммы снаружи на сухой стороне

ТЭН 180В13/10 J380 на заказ: как делаем аналог, не гадая по марке

Цифра 10 после дроби в записи 180В13/10 у разных заводов значит разное: у одних это 10 кВт, у других 1,0 кВт с опущенной запятой, разница в 10 раз. Поэтому по одной строке с шильдика точную замену мы не заказываем. Меряем диаметр, длину и смотрим на бак, и уже по факту делаем точную копию или пересчитанный аналог. Срок от согласования чертежа 7-14 рабочих дней, минимальная партия 1 штука.

Опубликовано 15 октября 2026 · ТЭН-Миасс

Почему заказ «по одной строке с шильдика» часто ошибка

Маркировка ТЭНов по ГОСТ 13268-88 строится по общей схеме: длина трубки, буква, диаметр через слэш с кодом мощности, буква среды, напряжение. Схема общая, но запись мощности в разных партиях и у разных заводов отличается: иногда это целое число киловатт, иногда десятые доли с убранной запятой. На практике это значит, что «180В13/10» в одном паспорте читается как 10 кВт, а в другом как 1 кВт при одинаковом написании.

Для элемента на 380 В это не мелочь. У 10 кВт расчётное сопротивление около 14 Ом, у 1 кВт около 144 Ом, то есть в 10 раз выше. Если взять не ту цифру, получите либо элемент, который не прогреет бак за разумное время, либо такой, что мгновенно вскипятит воду локально и прогорит оболочку задолго до паспортного срока.

Поэтому решение принимаем по факту, а не по записи. Диаметр оболочки, общая длина, объём бака и то, как грелся старый элемент (быстро или медленно, с запасом или на пределе), дают точную мощность без гадания. Полный разбор самой записи 180В13/10 J380 символ за символом смотрите в отдельных статьях: расшифровка и подбор по ГОСТ 13268-88 и характеристики и аналоги. Общую логику построения марки ТЭНов разбираем в статье «Маркировка ТЭН по ГОСТ 13268-88».

Этапы изготовления аналога: от фото до отгрузки

Процесс одинаковый для точной копии и для пересчитанного аналога, разница только в расчёте на втором шаге:

Этап	Что происходит	Срок
Приём данных	Смотрим фото маркировки, замеры, схему подключения к сети 380 В	в день обращения
Расчёт и смета	Считаем мощность и сопротивление по факту, подбираем материал оболочки, присылаем цену	1 рабочий день
Изготовление	Намотка спирали, набивка магнезитом, опрессовка трубки, гибка если нужна	5–10 рабочих дней
Контроль	Проверка сопротивления и пробоя изоляции, паспорт изделия	1 рабочий день
Отгрузка	СДЭК или ПЭК по России и в Казахстан	1–3 дня по региону

Точная копия или пересчитанный аналог: что выбрать

Если старый ТЭН служил расчётный срок и сгорел по возрасту или от накипи, берём точную копию: те же размеры, тот же материал, та же мощность, восстановленная по замерам. Менять нечего, конструкция была рабочей.

Если старый элемент сгорал раньше срока регулярно, и это не разовый случай, копия повторит ту же поломку. В этом случае предлагаем пересчитанный аналог: посадочные размеры и крепление сохраняются, а материал оболочки или фактическая мощность подбираются под реальную нагрузку бака, а не под то, что было в старой марке. Чаще всего причина кроется в завышенной ваттной нагрузке на малом диаметре трубки или в несоответствии оболочки среде: жёсткая вода и слабые кислоты требуют разной нержавейки.

Меняете параметры бака: расчёт мощности

Когда старую маркировку восстановить нельзя даже по замерам, мощность считаем с нуля от задачи:

P = 0,00116 × V × ΔT / t

P здесь мощность в кВт, V объём воды в литрах, ΔT разница температур в °C, t время нагрева в часах.

Пример из заявки: бак 400 литров, вода с 15 °C до 60 °C (ΔT = 45 °C), нагрев за 4 часа.

P = 0,00116 × 400 × 45 / 4 = 20,88 / 4 = 5,22 кВт

К расчётной цифре добавляем запас на теплопотери через стенки бака и остывание за время работы, обычно 10–15%. Отсюда и берётся следующий стандартный номинал, а не ровное число из формулы.

Чек-лист: что прислать, чтобы не терять время на уточнения

Фото маркировки на корпусе старого ТЭНа целиком, со всеми символами и знаками между ними
Диаметр оболочки штангенциркулем и общую длину вместе с контактными стержнями
Схему подключения: одиночный элемент прямо на 380 В, или блок-ТЭН со звездой/треугольником
Объём бака или расход, если нагрев проточный, и желаемое время нагрева
Среду: обычная вода, жёсткая вода с накипью, слабые кислоты, другая жидкость
Тип присоединения: свободные концы, клеммная колодка или штуцер с резьбой

Серийную замену по одной только старой марке искать в рознице почти всегда тупик: нужного типоразмера либо нет на складе, либо продают по картинке без проверки фактических размеров под ваш узел. Рабочий путь для нестандартной или старой маркировки: изготовление по образцу, а не поиск случайного совпадения кода.

Сроки, минимальная партия и ориентир по цене

Минимальная партия 1 штука, стандартный срок 7-14 рабочих дней от согласования чертежа. Водяные ТЭНы такого диаметра по прайсу уровня «норма» начинаются от 2200 ₽ за штуку, точная цифра зависит от длины, материала оболочки и объёма партии. Цены при закупке от 10 шт., точный расчёт после получения фото и замеров.

Нашли на оборудовании маркировку 180В13/10 J380?

Присылайте фото и замеры, скажем точную мощность и сделаем копию или аналог. От 1 шт., 7-14 рабочих дней.

Оформить заказ

Частые вопросы

У старого ТЭНа 180В13/10 J380 маркировка частично стёрлась, можно сделать аналог?

Да. Достаточно того, что видно на корпусе, плюс замеры: диаметр оболочки штангенциркулем, общая длина с клеммами, фото посадочного места. По остаткам маркировки и факту размеров восстанавливаем недостающие параметры.

Чем точная копия отличается от пересчитанного аналога?

Копия повторяет геометрию 1:1 по вашим замерам, даже если старый элемент был на пределе ваттной нагрузки. Пересчитанный аналог сохраняет посадочные размеры, но меняет материал оболочки или слегка корректирует мощность, если именно конструкция была причиной частого перегорания.

Сколько длится изготовление и какая минимальная партия?

7-14 рабочих дней от момента согласования чертежа. Минимальная партия 1 штука. Для партий от 10 шт. действует прайс уровня «норма».

Нужно ли привозить старый ТЭН или достаточно фото?

В большинстве случаев достаточно фото маркировки и базовых замеров. Физический образец нужен редко, например если форма гибки нестандартная и её проще скопировать вживую, чем описать на словах.

Цифра 10 после дроби в марке 180В13/10: это 10 кВт или 1 кВт?

Однозначно по одной записи сказать нельзя: у части производителей это целые киловатты, у других десятые доли с опущенной запятой. Разница в 10 раз по мощности. Решение принимаем не по цифре на бумаге, а по фактическому диаметру, длине и назначению бака.

Какие документы дают при отгрузке аналога?

Счёт, накладную и паспорт изделия с фактическими параметрами. При необходимости отдельный сертификат соответствия. Отгрузка СДЭК или ПЭК по России и в Казахстан.
