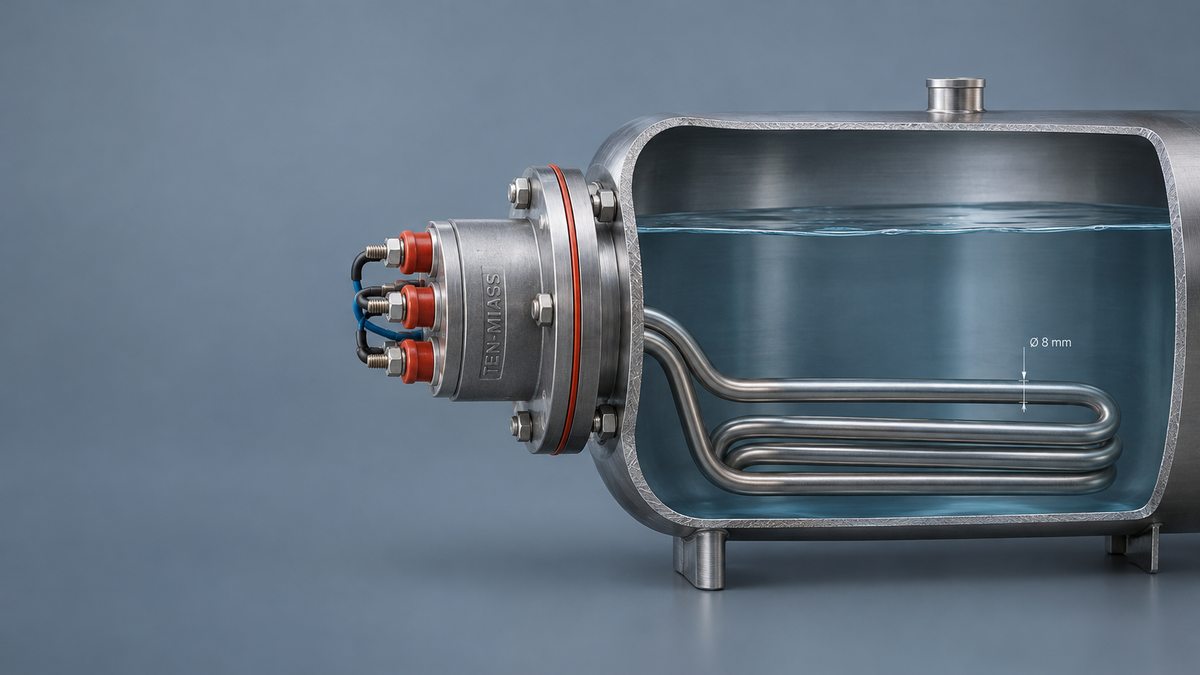

Тонкий ТЭН 8 мм на 500 Вт: изготовление на заказ по коду с шильдика

140А8/0,5 - это развёрнутая длина нагревательной части 140 мм, диаметр трубки 8 мм и мощность 500 Вт. Буквы среды и напряжения в записи нет: их обычно стёрли со шильдика или просто не переписали. Повторяем такой ТЭН по фото и замерам, от 1 штуки, 7-14 рабочих дней.

Что означает каждая часть кода 140А8/0,5

Клиенты присылают этот код по-разному: с буквой «А», без неё, иногда с лишним нулём после запятой. Разберём, что реально стоит за «140А8/0,5».

Среда применения и напряжение в этой записи не закодированы. У похожего по формату ТЭН-100А13/0,50 220 они стоят сразу после мощности - буква среды и цифры напряжения. Здесь их либо стёрли со шильдика, либо клиент переписал только то, что смог разобрать.

Почему четырёх цифр недостаточно для точной копии

Код даёт геометрию и мощность. Он не говорит: на 220 или 380 В рассчитана спираль, для контакта с металлом, воды или масла сделан нагреватель, какой изгиб у трубки и какое крепление у контактных выводов. Два ТЭНа с одинаковым «140А8/0,5» на шильдике могут стоять в разных узлах и работать по-разному.

Поэтому при заказе просим три вещи: фото шильдика целиком, если буквы ещё читаются; фото самого ТЭНа с линейкой рядом, по правилам замера длины; и, если старый нагреватель ещё цел, замер сопротивления омметром. По сопротивлению и предполагаемому напряжению пересчитывается фактическая мощность - иногда она уже не совпадает с цифрой на шильдике, если ТЭН подгорел. Общий подход к подбору описан в статье про аналог ТЭНа по шильдику.

Где чаще всего встречается такая маркировка

В нашей практике 140А8/0,5 почти всегда означает контактный нагреватель картера наружного блока кондиционера: тонкая трубка гнётся по радиусу компрессора и прижимается хомутом снаружи, через теплопроводную пасту. Полный разбор этой задачи с таблицей мощности по объёму картера и климату - в отдельной статье.

Но тот же код без буквы среды встречается и на компактных погружных нагревателях: инкубаторах и брудерах, увлажнителях, лабораторных термостатах. Применение определяет не код, а то, как сделан конкретный образец - прямой он или изогнутый, с резьбой или с открытыми выводами.

Почему из 140А8/0,5 не выйдет погружной нагреватель

Если попробовать погрузить этот ТЭН в воду или масло, у него не хватит площади, чтобы безопасно рассеять 500 Вт. Площадь нагревательной части: S = π × d × L = 3,14 × 0,8 см × 14 см ≈ 35 см². Ваттная нагрузка: q = P / S = 500 / 35 ≈ 14 Вт/см².

По ГОСТ 13268-88 это в несколько раз больше допустимого для жидкостей и воздуха: вода в баке держит 3-5 Вт/см², масло 2,5-3,5 Вт/см², спокойный воздух 2-3 Вт/см². Уровень 14 Вт/см² сопоставим с нагревателями для расплава легкоплавких металлов (12-15 Вт/см²) - там тоже греют не жидкость, а хорошо проводящий тепло металл в прямом контакте.

Как мы делаем деталь под образец

1. Снимаем диаметр трубки штангенциркулем и развёрнутую длину по прямой - или расчётом по хорде и радиусу, если образец уже изогнут.
2. Определяем материал оболочки по следам работы: тёмный окисел без ржавчины обычно означает углеродистую сталь для сухого контакта; светлая поверхность без следов коррозии - нержавеющую AISI 304.
3. Набиваем нихромовую спираль в периклаз и обжимаем трубку на том же оборудовании, что и для серийных ТЭН: сечение спирали подбираем под целевое сопротивление, а не копируем на глаз.
4. Гнём трубку по шаблону, снятому с образца, или по радиусу детали, который указал клиент.
5. Собираем контактные выводы в той же конфигурации, что на образце: открытые штыри, клеммная коробка или гермоввод.
6. Проверяем на стенде: сопротивление изоляции не ниже 1000 МОм при 500 В, испытание напряжением 1500 В одну минуту, ток утечки не выше 0,5 мА, и сверяем фактическое сопротивление с расчётным коридором по ГОСТ.

Напряжение в заявке - не формальность. Коридор сопротивления при 220 и 380 В не пересекается:

Если старый ТЭН прозванивается на сопротивление около 97 Ом - перед вами 220-вольтовый вариант. Если ближе к 280 Ом - значит он стоял на 380 В.

Когда стандартных 0,5 кВт не хватает: пример расчёта

Код с шильдика задаёт мощность старого нагревателя, но не всегда ту, что нужна сейчас. Если клиент присылает объём бака и требуемый нагрев, считаем заново по формуле P = 0,00116 × V × ΔT / t.

Пример: бак на 8 литров, нужно поднять температуру на 50°C за 40 минут (0,667 ч). P = 0,00116 × 8 × 50 / 0,667 ≈ 0,70 кВт. Это выше стандартных 0,5 кВт из маркировки - под такую задачу делаем ТЭН мощнее в том же корпусе 8 мм, просто с другой намоткой спирали.

Материал оболочки

Для контакта с металлом без жидкости (картер компрессора, сухой корпус) достаточно углеродистой стали - она не соприкасается ни с водой, ни с маслом напрямую. Если тот же типоразмер делают погружным для воды или пара, берём нержавеющую сталь AISI 304. Для агрессивных сред или пищевого контакта - титан-стабилизированную 08Х18Н10Т (AISI 321). Латунь и медь не ставим, если среда может содержать окислители.

Что прислать для расчёта

• Фото шильдика целиком, даже если часть букв стёрлась
• Фото самого ТЭНа (или компрессора, если меняете нагреватель картера) с линейкой рядом
• Диаметр трубки штангенциркулем, если инструмент есть под рукой
• Напряжение сети: 220 или 380 В, однофазное или трёхфазное подключение
• Среду применения: контакт с металлом, вода, масло, воздух
• Сопротивление омметром на обесточенном ТЭНе, если старый ещё цел

Частые ошибки при заказе по неполному коду

• Заказывают «точную копию» по четырём цифрам без фото - получают нагреватель на другое напряжение, если угадали 220 В, а на деле было 380.
• Пытаются поставить такой ТЭН в бак или на деталь с жидкостью - ваттная нагрузка рассчитана на контакт с металлом, в жидкости элемент выгорает за минуты.
• Путают развёрнутую длину со длиной готовой детали после изгиба - трубку ещё гнут по шаблону, прямая длина не равна длине собранного узла.

Частые вопросы

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
