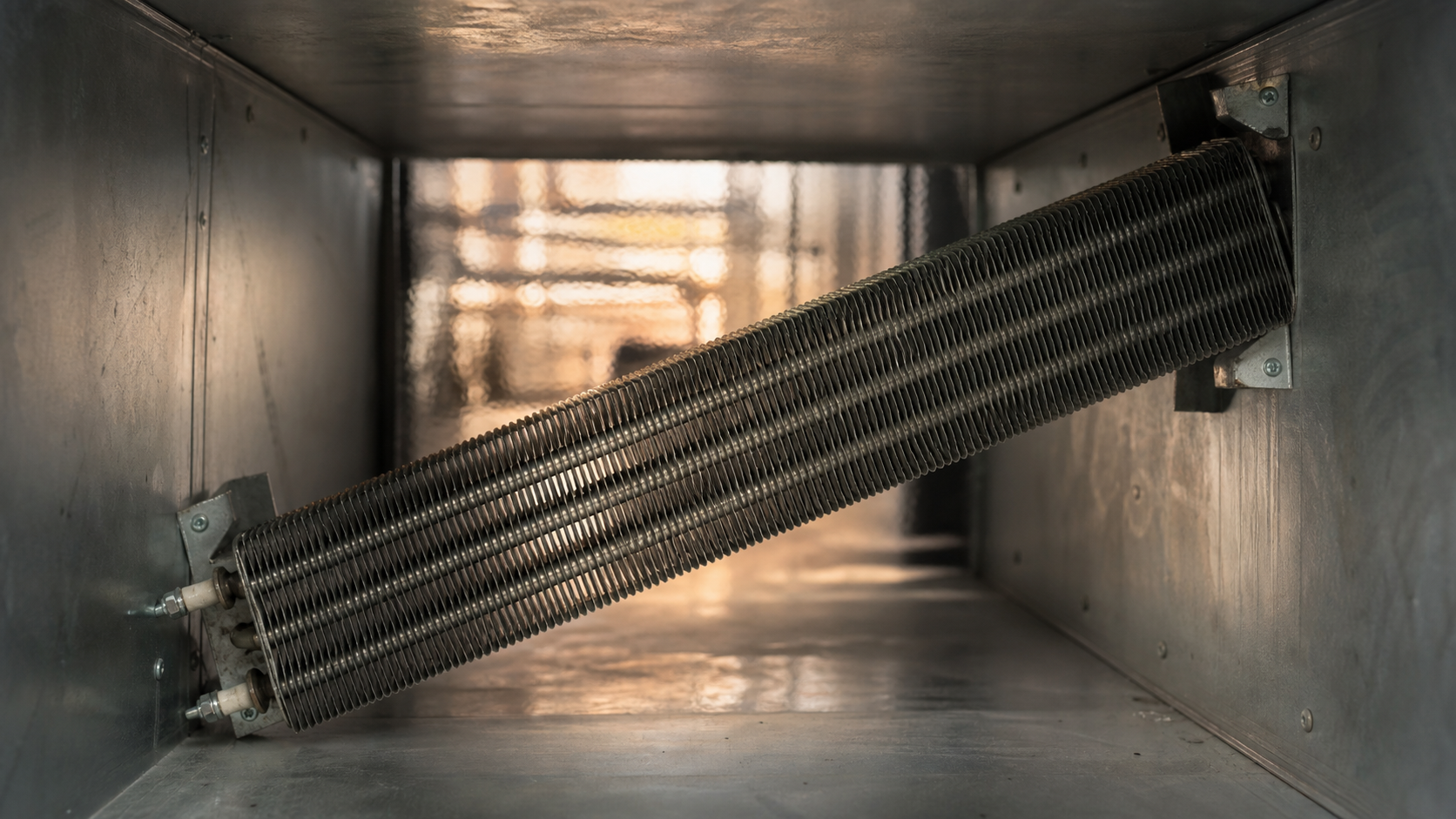

ТЭН для компрессора: подогрев картера и осушка сжатого воздуха — инженерные решения

В промышленном компрессорном оборудовании нагрев решает две ключевые задачи: поддержание температуры масла в картере для снижения пусковых нагрузок и осушка сжатого воздуха после ресивера. ТЭНы для этих целей принципиально различны по конструкции, мощности и условиям эксплуатации. Рассмотрим технические требования, типоразмеры и критерии выбора для B2B-сегмента.

Подогрев картера компрессора: функции и параметры

При длительных простоях компрессора (особенно в холодное время года или в неотапливаемых помещениях) температура масла падает, его вязкость растёт, а в картере конденсируется влага. Это приводит к кавитации масляного насоса, ускоренному износу подшипников и образованию эмульсии. Подогреватель картера (crankcase heater) поддерживает масло на 10–20 °C выше точки росы, предотвращая конденсацию. Обычно это одиночный ТЭН в гильзе или блок-ТЭН, установленный в нижней части картера через штуцер.

Типовые рабочие параметры:

• Мощность: от 100 Вт до 3 кВт (зависит от объёма масла — до 50 Вт на литр для быстрого прогрева).
• Напряжение: 220 В однофазное или 380 В трёхфазное (для мощных блок-ТЭН).
• Среда: масло (индустриальное, турбинное, компрессорное) — допускает прямой контакт с корпусом ТЭН из стали 10 или AISI 304.
• Температура рабочей поверхности: до 200 °C (ограничение для масла — чтобы не было коксования).

Материалы оболочки выбирают по типу масла. Для стандартных минеральных масел достаточна сталь 10. Для синтетических или масел с присадками — AISI 304 (08Х18Н10). Для пищевых компрессоров (например, в масложировой промышленности) — цельнотянутая труба 12Х18Н10Т. Титан применяют редко, только при агрессивных хладагентах.

ТЭН осушителя сжатого воздуха: удаление конденсата

Сжатый воздух из поршневых и винтовых компрессоров после ресивера содержит водяной пар. Для осушки применяют адсорбционные и рефрижераторные осушители. В рефрижераторных воздух охлаждается, конденсат удаляется, но после нагревателем (ТЭНом) поднимают температуру на 10–20 °C, чтобы исключить повторную конденсацию на выходе. В адсорбционных осушителях нагреватели регенерируют адсорбент (силикагель, цеолит) при 120–180 °C.

Промышленные ТЭНы для осушки сжатого воздуха — это блок-ТЭНы (ТЭНБ) или патронные ТЭНы в гильзах. Установка — через фланец с крупной резьбой (G1.5", G2", G3") под ключ-шестигранник. Напряжение — 380 В, соединение звезда или треугольник. Мощность: от 3 до 90 кВт.

Пример расчёта мощности нагревателя осушителя: для потока сжатого воздуха 100 м³/ч с перепадом температур 15 °C (с +5 °C на выходе из охладителя до +20 °C после подогрева) требуемая мощность P = Q·ρ·cp·ΔT = (100/3600)·1.2·1005·15 ≈ 502 Вт. С учётом теплопотерь и запаса — 0.8–1.0 кВт. Для регенерации адсорбента при 150 °C мощность может достигать 15–30 кВт.

Таблица: сравнительные характеристики ТЭН для компрессора

По ГОСТ 13268-88 допуск по мощности +5/−10%, что даёт несимметричный допуск сопротивления −4/+11%. Это важно учитывать при подборе защитной автоматики: ТЭН с заниженным сопротивлением (повышенная мощность) может перегрузить питающую цепь.

Конструктивные особенности и материалы

Патронные ТЭНы для подогрева масла

Если требуется компактный нагреватель для картера небольшого компрессора, используют патронный ТЭН, установленный в гильзу из нержавейки. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм (фактические возможности ТЭН-Миасс). Резьба штуцера — G1/2", G3/4", M14×1.5, M22×1.5 — мелкая для одиночного нагревателя. Мощность до 3 кВт, напряжение 220 В. Формула расчёта сопротивления одноэлементного ТЭН: R = U² / P. Например, для 1.5 кВт при 220 В: R = 220² / 1500 = 32.3 Ом.

Блок-ТЭНы для осушки большого потока

Для осушителей производительностью от 50 м³/ч и выше монтируют блок-ТЭН из нескольких петель, соединённых в общий фланец. Резьба фланца — G1.5", G2", G3" или M48×2, M56×2, M64×3 (крупная резьба под ключ-шестигранник). Трёхфазная схема — звезда или треугольник. Линейный ток: I_линейный = P / (√3 × U_линейного). Для блока 30 кВт при 380 В: I = 30000 / (1.732 × 380) ≈ 45.6 А. Сопротивление одной ветви при соединении звездой: R_ветви = U_линейного² / P_элемента (где P_элемента = P_общ / 3).

Материалы оболочки:

• Сталь 10 — для масла и сухого воздуха (бюджетный вариант, до 200 °C).
• AISI 304 (08Х18Н10) — для сжатого воздуха с высокой влажностью, пара, воды (универсальный нержавеющий вариант).
• Цельнотянутая труба 12Х18Н10Т — для пищевых компрессоров (не имеет сварного шва, меньше риск коррозии).
• Чистый титан — для агрессивных сред (хлориды, кислоты, гальванические ванны) — применяется редко, по спецзаказу.

Для высокотемпературной регенерации адсорбента (свыше 300 °C) может потребоваться AISI 321 (08Х18Н10Т) или Inconel 600 (ХН78Т), но это экзотика — в стандартных промышленных осушителях до 200 °C достаточно AISI 304.

Пример «было/стало»: модернизация осушителя на заводе

Было: компрессорная станция с рефрижераторным осушителем производительностью 60 м³/ч. Нагреватель подогрева воздуха после охладителя — блок-ТЭН 12 кВт, 380 В, материал AISI 321 (08Х18Н10Т). Завод купил серийный блок-ТЭН с фланцем G2" в розницу. Через 6 месяцев — две протечки по сварному шву из-за коррозии (среда — влажный воздух с примесями).

Стало: заказной блок-ТЭН по чертежу — 5 петель из цельнотянутой трубы 12Х18Н10Т, фланец M56×2 из нержавейки AISI 304 (08Х18Н10), сварка аргоном. Увеличенный зазор между петлями для свободного обдува. Срок изготовления — 10 дней. Ресурс работы — более 3 лет без ремонтов.

Комментарий: типовая ошибка — экономия на материале для влажного воздуха. Сталь 10 или дешёвая AISI 430 быстро ржавеют. В атмосфере сжатого воздуха с конденсатом коррозионная стойкость AISI 304 (08Х18Н10) уже достаточна, но в пищевой или медицинской среде лучше 12Х18Н10Т.

Часто задаваемые вопросы (FAQ)

Мини-CTA: Если вам нужен ТЭН для компрессора — подогреватель картера или осушителя — пришлите чертёж, фотографию старого нагревателя или эскиз с размерами. ТЭН-Миасс изготовит партию от 1 шт. за 5–10 дней, с точной мощностью, резьбой и материалом под вашу среду.
