ТЭН для холодильника: как подобрать нагреватель для размораживания
100-200 Вт при 220 В — в этом диапазоне живёт почти каждый нагреватель оттайки в бытовом холодильнике с системой No Frost. Форма при этом важнее мощности: ТЭН изогнут под контур конкретного испарителя, и «такой же на 150 Вт» из первого попавшегося магазина физически может не встать на место. Дальше — по каким параметрам подбирать и что для этого нужно прислать нам.
Почему подбор идёт не по мощности, а по форме

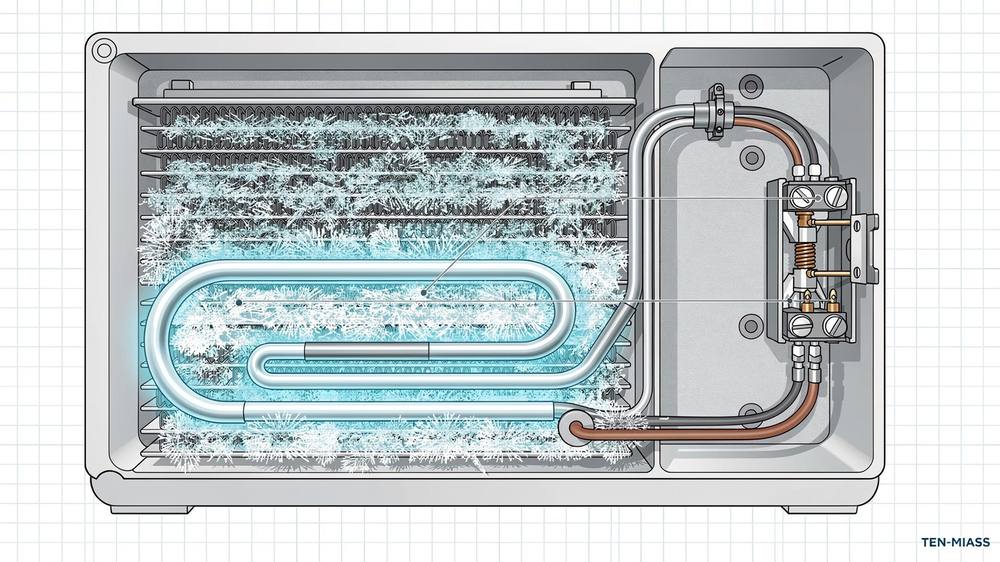

В стиральной машине или бойлере ТЭН прямой или спиральный, и место под него стандартное для целого класса моделей. В холодильнике другая история: нагреватель оттайки крепится вплотную к испарителю, повторяя его контур — количество изгибов, шаг между ними, длина плеч у каждого производителя и даже у разных серий одного бренда свои.
Отсюда типичная ошибка при самостоятельном поиске: находят ТЭН нужной мощности и напряжения, а он либо не помещается между рядами трубок испарителя, либо крепёжные усики не совпадают со штатными скобами. Мощность и напряжение — это только два параметра из трёх. Третий, форма, решает, встанет ли деталь физически.
Мощность и форма ТЭНа оттайки по типу холодильника
| Тип холодильника | Типичная мощность ТЭНа оттайки | Форма и крепление |
|---|---|---|
| Капельная система (без вентилятора) | обычно без отдельного ТЭНа | испаритель размораживается сам в паузах работы компрессора, нагреватель не нужен |
| No Frost, компактный (140-250 л) | 100-140 Вт | изогнутый трубчатый, 1-2 плавных изгиба вдоль нижнего ряда трубок испарителя, крепление металлическими скобами |
| No Frost, отдельностоящий (300-400 л) | 145-160 Вт | патронный или трубчатый с 2-3 изгибами, часто с отдельным термопредохранителем на теле |
| No Frost, большой / side-by-side | 180-200 Вт | удлинённый трубчатый, до 4 изгибов по всей высоте испарителя, крепление скобами и хомутами |
| Встроенный (built-in), компактный | 100-120 Вт | короткий, слабо изогнутый или прямой, крепление пластиковыми клипсами к кожуху испарителя |
Цифры ориентировочные: реальная мощность и геометрия зависят от площади испарителя и объёма морозильной камеры конкретной модели, а не только от класса холодильника.
Пример из заявки: расчёт сопротивления для ТЭНа 150 Вт
Клиент прислал сгоревший нагреватель оттайки с маркировкой «150 Вт 220 В» и попросил проверить сопротивление нового изделия перед отправкой. Считаем по закону Ома для мощности:
R = U² / P = 220² / 150 = 48 400 / 150 ≈ 323 Ом
Это номинал для нового элемента комнатной температуры. Дальше — допуск по ГОСТ 13268-88: он нормирует отклонение не сопротивления, а мощности, и оно несимметричное, +5 % / −10 %:
- нижняя граница мощности: 150 × 0,90 = 135 Вт → R = 48 400 / 135 ≈ 358,5 Ом
- верхняя граница мощности: 150 × 1,05 = 157,5 Вт → R = 48 400 / 157,5 ≈ 307,3 Ом
Коридор сопротивления получается 307,3-358,5 Ом. Обратите внимание: чем выше реальная мощность, тем ниже сопротивление, поэтому верхняя граница мощности даёт нижнюю границу Ом, и наоборот. Написать «допуск ±10 % от 323 Ом» было бы неверно — так коридор считать нельзя, только через мощность.
Признаки, что ТЭН оттайки пора менять
- Иней и наледь на испарителе нарастают слоем 5-7 мм за 1-2 недели вместо месяца-двух
- Компрессор работает почти без пауз, холодильник шумит сильнее обычного
- Из морозильной камеры течёт вода мимо дренажного канала на пол или в отсек компрессора
- На панели управления моделей с электроникой горит код ошибки разморозки
- При визуальном осмотре на теле нагревателя видны потемнения, вздутия оболочки или обрыв провода у ввода
Первый пункт — самый частый повод для обращения к нам. Пока не толще пальца, наледь можно списать на редкое открывание дверцы. Слой в сантиметр за неделю — это уже не эксплуатация, а неисправность нагревателя или таймера оттайки.
Что прислать нам для расчёта
- Фото старого ТЭНа целиком — со всеми изгибами, желательно на ровном фоне рядом с линейкой
- Точные размеры и радиус изгиба — длина каждого прямого участка, угол и радиус в местах поворота
- Маркировка на корпусе или колбе — мощность, напряжение, артикул, если сохранился
- Модель и серийный номер холодильника — по ним при необходимости уточняем геометрию испарителя
По этому набору данных считаем цену и делаем изделие с той же геометрией, что и оригинал. Расчёт по фото и маркировке — в день обращения. Ориентиры по ценам на распространённые типы ТЭН — в калькуляторе, но у оттайки нестандартная форма, поэтому финальная цифра всегда после того, как посмотрели фото.
