Сухой ТЭН в колбе 2000 Вт 230 В: производство по чертежу заказчика

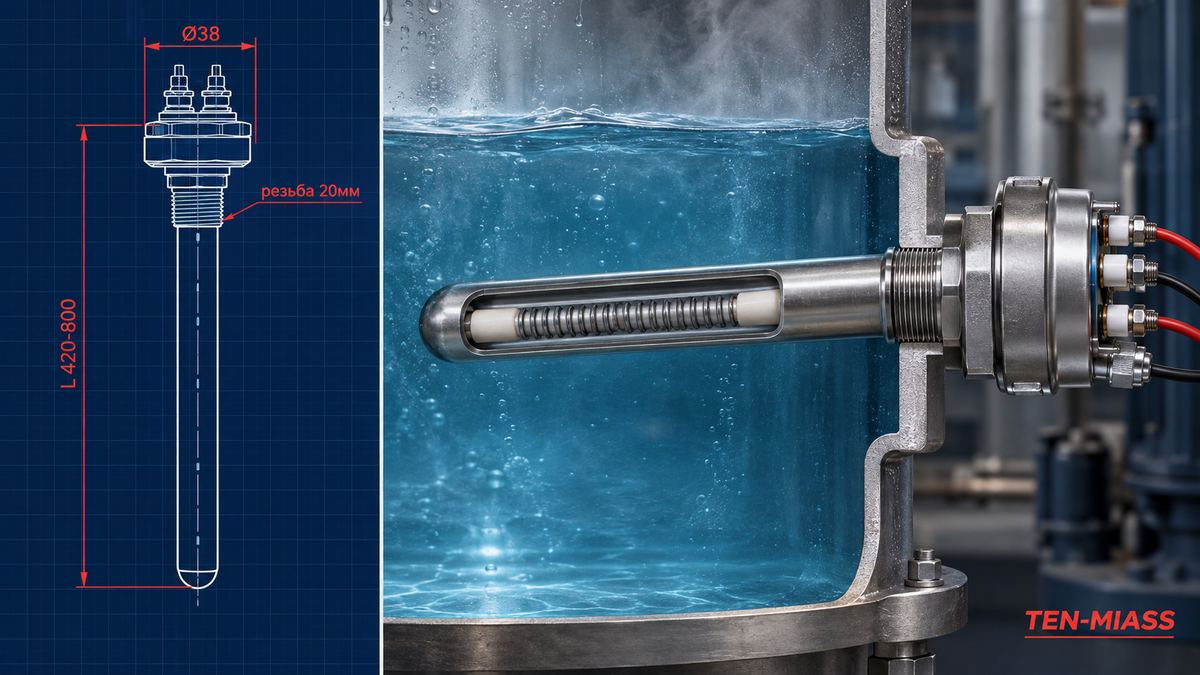

Чертёж колбы сухого ТЭНа с размерами диаметра, длины и резьбы рядом с разрезом бойлера: колба полностью под водой, контакты и клеммы снаружи на сухой стороне

Чертёж колбы с размерами слева, готовое изделие в разрезе бойлера справа: контакты всегда на сухой стороне

Пять цифр и один выбор материала, вот что нужно в чертеже колбы для сухого ТЭНа на 2000 Вт 230 В: диаметр, длина погружной части, длина сухого конца, тип резьбы и материал колбы. Забыли одну строку, и колба приедет либо короче бака, либо не той резьбы, что в посадочном отверстии. Ниже: что писать в каждой графе, как прислать эскиз без готового чертежа и сколько займёт изготовление.

Опубликовано 8 октября 2026 · ТЭН-Миасс

Когда готовой колбы недостаточно и нужен чертёж

На складе есть колбы AISI 304, диаметр 38 мм, длины 420, 600 и 800 мм, резьба 20 мм с двух сторон. Это закрывает большинство бытовых бойлеров и отгружается день в день без чертежа вообще, достаточно назвать нужную длину.

Чертёж нужен, когда хотя бы один параметр выходит за эти рамки:

Диаметр посадочного отверстия не 38 мм, а, скажем, 32 или 45 мм под конкретный корпус
Резьба крепления не 20 мм, а метрическая М22, трубная G3/4" или вообще фланцевое крепление вместо резьбы
Среда агрессивная (хлорированная вода, рассол, кислая промывка), и AISI 304 по сроку службы не устраивает, нужен титан
Мощность выше 2000-2500 Вт на один элемент, тогда в колбу увеличенного диаметра ставят два элемента на общей крышке
Оборудование импортное или сертифицированное, и в паспорте указано именно 230 В, а не усреднённые бытовые 220 В

Во всех этих случаях готовый вариант не подходит по размеру или материалу, и колбу делают под конкретный чертёж или эскиз заказчика.

Что указывать в чертеже колбы: таблица

Параметр	Что указать	Почему критично
Диаметр колбы	Наружный диаметр в мм с допуском, например Ø38 ±0,2	Зазор больше 1-2 мм от посадочного отверстия даёт плохой тепловой контакт и болтанку
Длина погружной части	От торца резьбы до дна бака, минус запас 10-15 мм	Короче нужного, и конец колбы оказывается в воздушной прослойке, локальный перегрев керамики у дна
Длина холодного конца	От резьбы до крышки с клеммами, с учётом толщины стенки и теплоизоляции	Слишком короткий конец прижимает клеммную крышку к горячей стенке бака, греется проводка
Резьба крепления	Тип (метрическая/трубная), номинал, шаг, направление по месту, не по старой колбе	Не та резьба либо не вкрутится в посадочное отверстие, либо потечёт по соединению
Материал колбы	AISI 304 по умолчанию, титан для хлоридов и агрессивных сред	304 в солёной или хлорированной воде корродирует по шву быстрее, чем в обычной водопроводной
Мощность и напряжение элемента	2000 Вт, 230 В, число элементов в колбе	Завышенная мощность на малый диаметр колбы даёт перегрев керамики у стенки гильзы

Пример расчёта: какое сопротивление должна показать приёмка

Элемент на 2000 Вт 230 В принимают не по номиналу на глаз, а по измеренному сопротивлению спирали. Коридор задаёт ГОСТ 13268-88: допуск по мощности +5% / −10%, через формулу R = U² / P коридор получается несимметричным.

Номинал 2000 Вт при 230 В:

Верхняя мощность 2000 × 1,05 = 2100 Вт → R = 230² / 2100 = 25,2 Ом
Нижняя мощность 2000 × 0,90 = 1800 Вт → R = 230² / 1800 = 29,4 Ом

Приёмочный коридор сопротивления спирали: 25,2-29,4 Ом. Значение вне этого диапазона: повод не принимать партию.

Этот коридор мы прозваниваем мультиметром перед отгрузкой каждой партии и указываем в паспорте изделия, если он нужен для сертификата оборудования заказчика.

Как прислать эскиз, если готового чертежа нет

По убыванию удобства для расчёта принимаем любое из перечисленного:

PDF или DWG-чертёж: идеальный вариант, размеры читаются однозначно
Эскиз от руки с проставленными размерами: фото листа бумаги с карандашным рисунком и цифрами достаточно, форма рисунка не важна, важны цифры
Фото старой колбы или посадочного места рядом со штангенциркулем или рулеткой: рабочий минимум, но без инструмента в кадре фото бесполезно, по фотографии без масштаба диаметр не определить точнее, чем "примерно сантиметра три"

Резьбу лучше всего снять оттиском или сфотографировать крупным планом с линейкой вдоль витков, так виден и диаметр, и шаг одновременно.

Готовая колба против изготовления по чертежу

Параметр	Готовая (Ø38, 420/600/800 мм)	По чертежу
Срок	В наличии, отгрузка день в день	7-14 рабочих дней от согласования размеров
Диаметр и длина	Три фиксированных варианта длины	Любые по чертежу или эскизу
Резьба	20 мм под наш стандарт	Под конкретное отверстие заказчика
Материал	AISI 304	AISI 304, титан, другая нержавейка по требованию
Число элементов	Один элемент на колбу	Один или два элемента, зависит от диаметра и мощности

Этапы изготовления по чертежу

Заказчик присылает чертёж, эскиз или фото с размерами и инструментом в кадре
Разбираем присланное, при спорных размерах уточняем по телефону или в переписке
Присылаем расчёт и итоговые размеры на подтверждение перед запуском в работу
Изготовление 7-14 рабочих дней
Приёмочная прозвонка сопротивления спирали в коридоре по ГОСТ перед отгрузкой
Отгрузка СДЭК или ПЭК по России и в Казахстан

Чек-лист: что прислать для расчёта по чертежу

Для точного расчёта без примерки на месте нужны пять вещей:

Чертёж, эскиз от руки или фото посадочного места со штангенциркулем в кадре
Длина погружной части до дна бака и длина сухого конца до крышки
Тип и размер резьбы крепления или фото резьбы крупным планом
Какую среду греет колба: водопроводная вода, антифриз, техническая или агрессивная жидкость
Требуемая мощность и напряжение, количество штук

Сколько стоит изготовление колбы по чертежу

Готовые патронные и сухие элементы по прайсу стоят 2270-8600 ₽, уровень «норма». Колба по индивидуальному чертежу в этот диапазон укладывается не всегда: титановый материал, увеличенный диаметр под два элемента или нестандартная резьба считаются отдельно после разбора чертежа.

Цены при закупке от 10 шт. Точный расчёт по присланному чертежу или эскизу делаем в день обращения.

Готовите чертёж на сухой ТЭН в колбе 2000 Вт 230 В?

Пришлите чертёж, эскиз или фото посадочного места со штангенциркулем в кадре, рассчитаем размеры и сроки. От 1 шт., изготовление по чертежу 7-14 дней.

Оформить заказ

Частые вопросы

Какие размеры обязательно указывать в чертеже колбы для сухого ТЭНа?

Пять параметров: наружный диаметр колбы, длина погружной части от торца резьбы до дна бака, длина холодного конца от резьбы до крышки с клеммами, тип и шаг резьбы крепления, материал колбы. Без одного из пяти расчёт делается с допущениями.

Можно ли обойтись без чертежа и прислать просто фото старой колбы?

Можно, если в кадре есть рулетка или штангенциркуль и видны все размеры: диаметр, обе длины и резьба крупным планом. Фото без масштаба использовать нельзя.

Какая резьба нужна, если на баке нестандартное посадочное отверстие?

Указывают тип резьбы, номинальный диаметр, шаг и направление по месту, замерив сам бак, а не колбу-образец. Делаем колбу под резьбу бака, не наоборот.

Можно ли поставить два элемента в одну колбу для мощности выше 2000 Вт?

Да, при диаметре колбы от 42-48 мм внутри помещаются два керамических элемента на общей крышке с раздельными клеммами. Для 2000 Вт на один стержень достаточно стандартных 38 мм.

Сколько по времени делается колба по чертежу против готовой?

Готовая колба AISI 304 Ø38 мм длиной 420, 600 или 800 мм с резьбой 20 мм отгружается день в день. По индивидуальному чертежу, под другой диаметр, резьбу или материал, 7-14 рабочих дней с момента согласования размеров.

Чем элемент на 230 В отличается от обычного бытового на 2 кВт?

220 и 230 В почти не отличаются по нагреву, разница в мощности на одном элементе около 9%. Но если производитель оборудования указал в паспорте именно 230 В, в чертеже заказа тоже указывают 230 В, чтобы сопротивление спирали на приёмке совпало с расчётным.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
