Сухой ТЭН в колбе для бойлера 2 кВт: как подобрать и заказать

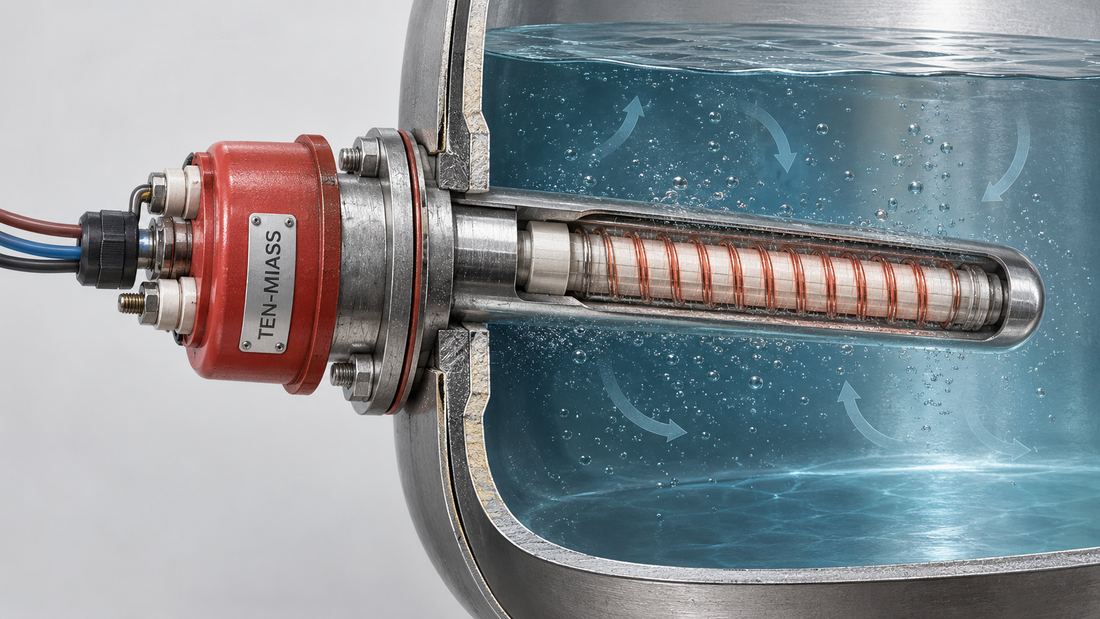

Колба полностью в воде, керамический элемент со спиралью внутри неё воды не касается, клеммы снаружи

2,03 кВт, такая мощность нужна, чтобы нагреть бак на 80 литров с 15 до 50 °C за 1,6 часа. Отсюда и берётся стандартный номинал 2 кВт для сухого ТЭНа в колбе. Сам нагреватель здесь керамический: нихромовая спираль на стеатитовом основании, вставленная в герметичную металлическую колбу, которая погружается в бак. Воды касается только колба, элемент внутри неё остаётся сухим. Дальше: как отличить такую конструкцию от обычного трубчатого ТЭНа, какую колбу выбрать под конкретный бойлер и на что смотреть при покупке готового изделия.

Чем сухой ТЭН в колбе отличается от трубчатого

Трубчатый ТЭН: это металлическая трубка с магнезитовой засыпкой вокруг нихромовой нити, и эта трубка сама вкручена в бак или вварена в стенку. Вода касается стенки трубки напрямую, менять нагреватель можно только со сливом воды.

Сухой ТЭН устроен иначе. Нагревательный элемент не трубка, а керамический стержень со спиралью, и он не контактирует с баком сам по себе. Между ним и водой стоит отдельная герметичная колба: тонкостенная металлическая гильза, которая вкручивается в бак один раз и остаётся там надолго. Элемент вставляется внутрь колбы и вынимается из неё, как батарейка из фонарика, без доступа к воде.

Разобрать бойлер и не ошибиться с типом просто: если на фланце откручивается узел и из бака сразу показывается голая греющая трубка в воде, это трубчатый ТЭН. Если из фланца выходит отдельный толстый стержень, а в баке остаётся закрытая металлическая трубка, которая по-прежнему держит воду, это и есть колба сухого ТЭНа.

Из чего состоит сухой ТЭН в колбе на 2 кВт

Два разных узла, которые продаются и меняются отдельно.

• Керамический нагревательный элемент — стеатитовое основание с намотанной нихромовой спиралью, рассчитан на 2 кВт при 220 или 230 В. Вставляется в колбу вплотную по всей длине, чтобы тепло от спирали передавалось через стенку металла, а не через воздушный зазор.
• Колба — нержавеющая трубка, у нас стандарт AISI 304, диаметр 38 мм, готовые длины 420, 600 и 800 мм, резьба 20 мм с двух сторон: одним концом колба вкручивается в бак, вторым, сухим концом, закрывается крышкой с контактами.

Контактные шпильки, гайки, керамические изоляторы и провода находятся снаружи бака, на сухой стороне крышки. Внутри воды, кроме гладкой стенки колбы, ничего электрического нет.

Таблица: что выбирать в колбе и элементе под 2 кВт

Пример расчёта: откуда взялись 2 кВт

Мощность под объём бака считается по формуле: P = 0,00116 × V × ΔT / t. V (объём в литрах), ΔT (разница температур в °C), t (время нагрева в часах), P (искомая мощность в кВт).

Если бак больше 90-100 литров или перепад температур выше (вода зимой из скважины холоднее), на тех же 2 кВт нагрев растянется заметно дольше. В этом случае либо смещаются к следующему номиналу 2,5-3 кВт, либо увеличивают время ожидания.

Признаки, что керамический элемент в колбе вышел из строя

У сухого ТЭНа в колбе свои типичные поломки, не такие, как у трубчатого в магнезите.

• Трещина в керамике от термоудара — включили элемент в сухую колбу без воды в баке или слили воду при включённом питании. Спираль обрывается, мультиметр между клеммами показывает бесконечность.
• Влага внутри колбы через потёкший уплотнитель на резьбе — автомат или УЗО выбивает, хотя сам бак исправен и держит воду. Проверяется прозвонкой клемма-колба: меньше 0,5-1 МОм означает влагу внутри, менять нужно не только элемент, но и смотреть уплотнение крышки.
• Коррозия сварного шва колбы — вода просачивается внутрь полости с керамикой, элемент сгорает почти мгновенно после короткого замыкания. Признак снаружи: ржавые разводы или влажное пятно вдоль шва колбы.
• Колба короче нужной длины — часть элемента оказывается выше уровня воды при неполном баке, локальный перегрев керамики со временем даёт трещину в верхней трети.

Порядок диагностики простой: сначала прозвонка между клеммами элемента (обрыв значит заменить элемент), потом прозвонка клемма-колба (низкое сопротивление значит искать влагу или течь, не только менять элемент), и только потом осмотр самой колбы на трещины и следы коррозии по шву.

Чек-лист: что прислать, чтобы подобрать готовое изделие

Для расчёта и подбора без примерки на месте нужны пять вещей:

• Фото посадочного места в баке (резьба или фланец) с линейкой или штангенциркулем в кадре
• Глубина бака до противоположной стенки, чтобы подобрать длину колбы 420, 600 или 800 мм либо изготовить другую
• Что греет колба: водопроводная вода, техническая вода, антифриз или более агрессивная среда
• Напряжение сети и число фаз
• Фото или маркировка старого элемента, если он сохранился

Готовые колбы AISI 304, Ø38 мм, длины 420, 600 и 800 мм с резьбой 20 мм с двух сторон есть в наличии и отгружаются день в день. Под другой диаметр, резьбу или материал колбу изготавливаем по фото или чертежу за 7-14 рабочих дней.

Сколько стоит сухой ТЭН в колбе на 2 кВт

Патронные и сухие ТЭН по прайсу стоят 2270-8600 ₽, уровень «норма». Итоговая цена зависит от длины колбы, материала и того, нужен ли элемент отдельно от колбы или готовый узел целиком.

Цены при закупке от 10 шт. Точный расчёт по фото посадочного места и объёма бака делаем в день обращения.
