Сухой ТЭН в колбе для бойлера 1,5 кВт: подбор параметров, цена и сроки

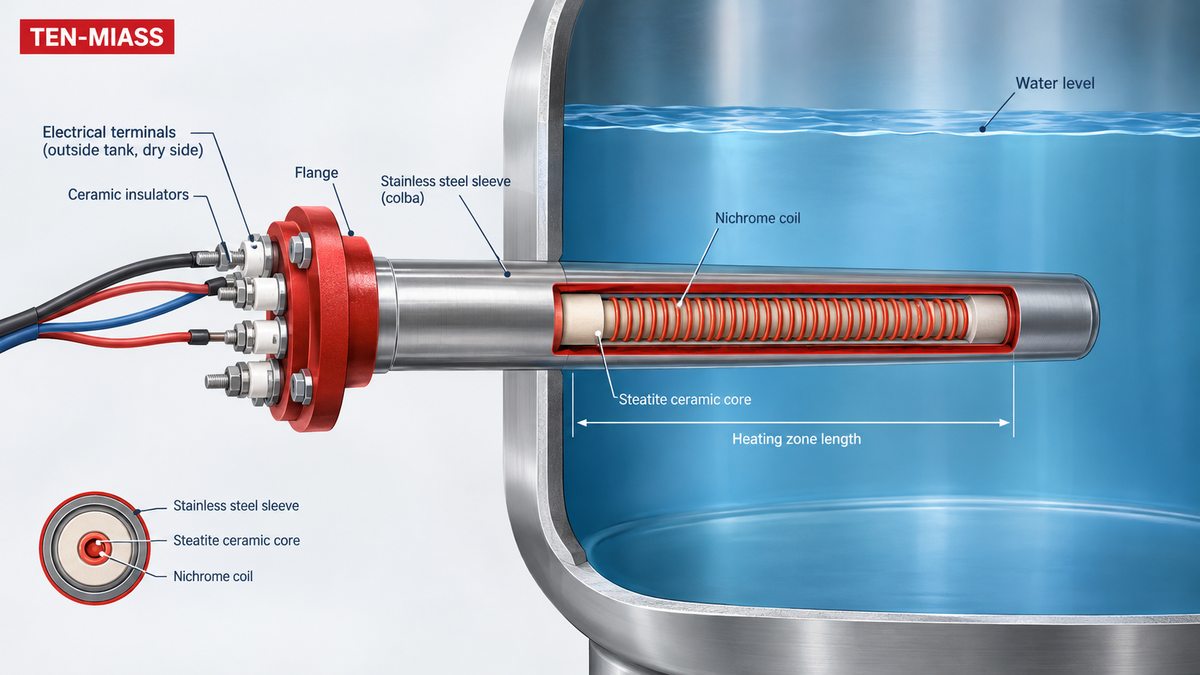

Сухой ТЭН в колбе: керамический нагреватель и нихромовая спираль внутри стальной колбы, колба в разрезе полностью под водой, клеммы и изоляторы снаружи бака на сухой стороне фланца

Колба целиком под водой, керамическая вставка со спиралью внутри, контакты и изоляторы остаются на сухой стороне фланца

32,3 Ом - сопротивление нихромовой спирали на 1,5 кВт при 220 В (R = U² / P = 48400 / 1500). Но прежде чем считать сопротивление, важно не перепутать изделие: это не трубчатый ТЭН с магнезитовой засыпкой, а керамический нагреватель - стеатитовое основание со спиралью внутри нержавеющей колбы AISI 304 Ø38 мм. Воды касается только колба, резьба на сухом конце 20 мм. Готовые длины 420, 600 и 800 мм, подбор идёт по глубине бака, а не по объёму воды.

Опубликовано 9 октября 2026 · ТЭН-Миасс

Что внутри колбы и почему это не трубчатый ТЭН

Нагревательный элемент здесь керамический: на стеатитовом основании намотана нихромовая спираль, вся сборка вставлена в герметичную металлическую колбу - нержавеющую трубку AISI 304 диаметром 38 мм. Колба приварена или ввёрнута в стенку бойлера через фланец, спираль с водой не контактирует вообще, греет только через стенку колбы.

Это принципиально другая конструкция, чем трубчатый ТЭН, у которого спираль засыпана магнезитом прямо внутри рабочей трубки, погружённой в воду. Путаница обходится дорого: цена и срок изготовления керамического нагревателя в колбе не совпадают с ценой трубчатого ТЭНа такой же мощности, это разные технологии производства.

Таблица подбора: длина колбы и глубина бака

Длина колбы	Погружная зона (ориентир)	Подходит для бака
420 мм	~360-370 мм	Компактные бойлеры, глубина до 35-37 см
600 мм	~540-550 мм	Баки среднего размера, 50-150 л
800 мм	~730-740 мм	Узкие высокие баки, баки косвенного нагрева

40-60 мм длины уходит на сухой участок с резьбой и контактной головкой, остальное - рабочая зона под водой. Цифры в таблице ориентировочные: форма бака у разных производителей разная, точную длину сверяем по фото фланца с линейкой или по чертежу.

Расчёт сопротивления и времени нагрева для 1,5 кВт

Сопротивление спирали считается через R = U² / P, формула общая для любого нагревателя с нихромовой нитью, хоть в трубке, хоть в керамике:

1,5 кВт при 220 В: R = 220² / 1500 = 48400 / 1500 = 32,3 Ом

По ГОСТ 13268-88 допуск мощности +5/-10% даёт диапазон 1575-1350 Вт, через R = U²/P это коридор сопротивления 30,7-35,9 Ом.

Для теплового расчёта время нагрева считается по формуле t = 0,00116 × V × ΔT / P. Бак на 100 литров, вода с 18 до 58 °C (ΔT = 40 °C), нагреватель 1,5 кВт:

t = 0,00116 × 100 × 40 / 1,5 = 4,64 / 1,5 = 3,09 часа ≈ 3 часа 6 минут

Длинная колба (800 мм) при той же мощности 1,5 кВт греет не быстрее короткой (420 мм): мощность задаётся спиралью, а не длиной сборки. Запас по длине нужен только под глубину конкретного бака, он не ускоряет нагрев.

Частая ошибка: заказывают по мощности, забывают про диаметр колбы

Типичный сценарий: клиент присылает старую фотографию элемента или просто название бойлера и просит «сухой ТЭН на 1,5 кВт, как было». Мощность совпадает, а диаметр колбы - нет: в одном бойлере стоит тонкий элемент 10-13 мм, в другом - колба 38 мм на отдельной резьбе. Если заказать по мощности вслепую, новый узел либо не входит в посадочное место, либо входит с таким зазором, что контакт с колбой слабый и нагрев идёт хуже расчётного.

Порядок правильный обратный: сначала штангенциркуль на диаметр и резьбу фланца, рулетка на глубину бака, и только потом считается мощность под объём. Диаметр и резьба - физическая совместимость, мощность - рабочий параметр, их нельзя подбирать по одному признаку.

Важно про материал. AISI 304 держит обычную бытовую воду годами. Если в бойлер идёт вода с хлоридами, морская или сильно минерализованная из скважины - нужна более стойкая сталь, об этом стоит сказать при заказе отдельно, стандартная колба туда не годится.

Что прислать для расчёта

Чтобы подобрать колбу и спираль точно с первого раза, нужны пять параметров:

Фото старого узла с линейкой или штангенциркулем рядом - диаметр колбы и резьба на фланце
Глубина бака от фланца до противоположной стенки
Напряжение сети: 220 В однофазное или 380 В для коммерческих баков
Желаемая мощность или время нагрева, если известен объём бака
Материал среды, если это не обычная водопроводная вода: минерализация, химия, температура

Керамический нагреватель в колбе - отдельное изделие, цену на него считаем по фото или чертежу в день обращения, прайс на трубчатые ТЭН здесь не применим.

Нужен сухой ТЭН в колбе под конкретный бойлер?

Пришлите фото фланца и глубину бака - подберём длину колбы и мощность день в день. От 1 шт., изготовление 7-14 дней.

Оформить заказ

Частые вопросы

Чем сухой ТЭН в колбе Ø38 мм отличается от тонкого сменного элемента на 1500 Вт?

Это разные типоразмеры одной и той же схемы. Тонкий сменный элемент рассчитан на гильзу 10-13 мм и ставится в компактные посадочные места (подробнее - в статье про сменный сухой ТЭН 1500 Вт). Колба Ø38 мм крупнее: толще стенка, больше внутренний объём под керамику, другая резьба на сухом конце (20 мм). Перепутать их при заказе по одному только значению мощности - частая ошибка, диаметр надо сверять отдельно.

Какую длину колбы взять под мой бойлер: 420, 600 или 800 мм?

Длина выбирается по глубине бака до противоположной стенки, а не по его объёму в литрах. 420 мм подходит для компактных баков глубиной до 35-37 см, 600 мм - для баков среднего размера, 800 мм - для узких и высоких ёмкостей или баков косвенного нагрева. Точную длину мы сверяем по фото или чертежу конкретного бойлера, потому что форма баков у разных производителей отличается.

Подойдёт ли колба с резьбой 20 мм в старый бойлер, если там другое посадочное место?

Нет, если резьба или диаметр фланца отличаются - колба физически не встанет или будет негерметична. Резьбу штатного узла надо замерить штангенциркулем до заказа. Если посадочное место под более старый или более тонкий элемент, мы делаем колбу под него индивидуально, а не предлагаем подогнать бак под наш стандарт.

Какое сопротивление должно быть у спирали 1,5 кВт внутри колбы?

Около 32,3 Ом при 220 В (R = U² / P = 48400 / 1500). По ГОСТ 13268-88 допуск мощности +5/-10% даёт коридор сопротивления примерно 30,7-35,9 Ом. Формула и допуск общие для любого нагревательного элемента с нихромовой спиралью, независимо от того, трубка это или керамическое основание внутри колбы.

Колба AISI 304 выдержит жёсткую воду без прогара?

Да, для бытовой воды с умеренной жёсткостью нержавейка AISI 304 - стандартный и достаточный материал: она не вступает в реакцию с накипью и не корродирует изнутри при штатной эксплуатации. Для сильно агрессивной или солёной среды предлагаем материал плотнее, но для обычного водопровода это избыточно.

Сколько стоит сухой ТЭН в колбе на 1,5 кВт и какой срок изготовления?

Точную цену считаем по фото старого узла или чертежу в день обращения: керамический нагреватель в колбе - отдельное изделие со своей технологией, его нельзя оценить по прайсу на трубчатые ТЭН. Минимальная партия - 1 штука, срок изготовления 7-14 рабочих дней.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
