Сменный сухой ТЭН 1500 Вт: как подобрать и заказать

Сухой ТЭН на 1500 Вт в гильзе Ø10-13 мм закрывает баки объёмом 70-100 литров: нагрев с 15 до 60°C (ΔT 45°C) занимает 2-3,5 часа в зависимости от объёма. Спираль внутри гильзы меняется за 10-15 минут без слива бака - гильза вварена в стенку постоянно, вынимается только сам нагревательный элемент. Диаметр и длину гильзы подбирают под посадочное место конкретного бака.

Что такое сменный сухой ТЭН

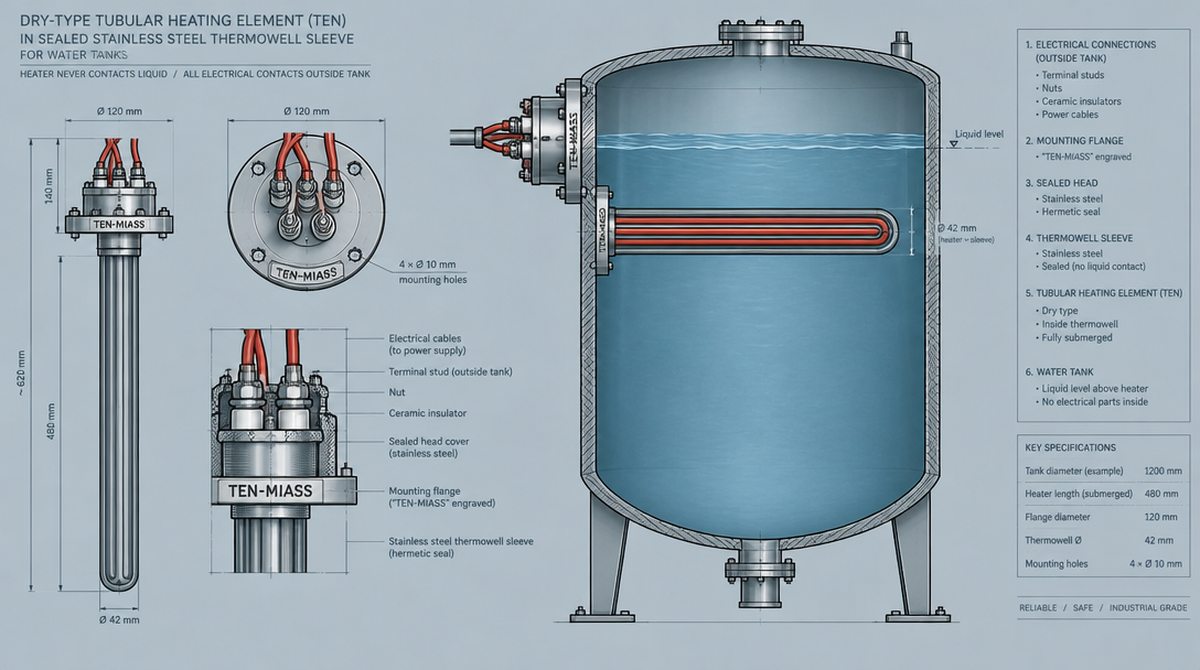

Нихромовая спираль намотана на керамическое основание и не касается воды, масла или другой среды напрямую: вся сборка вставлена в тонкостенную металлическую колбу (гильзу) из нержавейки или стали, которая наглухо вварена или ввёрнута в стенку бака. Тепло передаётся через металл гильзы, а сам керамический нагреватель остаётся сухим всё время работы.

Отсюда и слово «сменный». Гильза - это постоянная часть конструкции бака, её не трогают годами. А нагревательный элемент внутри неё - расходник: выкрутил старый, вставил новый, бак сливать не нужно. Для сервисной службы это разница между 15 минутами простоя и полдня слива, промывки и ожидания охлаждения.

Сухой тип ставят там, где мокрый ТЭН либо нельзя, либо неудобно: агрессивные и электропроводные жидкости, частая ревизия оборудования, компактные баки бытовых водонагревателей, малые промышленные ёмкости с ограниченным доступом.

Таблица подбора мощности по объёму бака

Время нагрева считается для перепада температуры ΔT 45°C - типичный сценарий «холодная вода из крана до комфортных +60°C».

Диапазон объёма для каждой мощности выбран так, чтобы нагрев укладывался в 2-3,5 часа - комфортное время для бытового или небольшого производственного бака. Если у вас накопитель на 150 литров и всего 1500 Вт, формально ТЭН заработает, но нагрев растянется почти на 6,5 часов - для дачи с ночным тарифом сойдёт, для цеха с посменной работой нет.

Пример расчёта: сколько греется бак на 80 литров

Формула теплового расчёта: P = 0,00116 × V × ΔT / t, где P - мощность в кВт, V - объём в литрах, ΔT - перепад температуры в °C, t - время в часах. Для подбора времени по известной мощности формулу разворачивают:

t = 0,00116 × V × ΔT / P

Подставляем бак на 80 литров, нагрев с 15 до 60°C (ΔT = 45°C), ТЭН 1500 Вт = 1,5 кВт:

t = 0,00116 × 80 × 45 / 1,5 = 4,176 / 1,5 = 2,78 ч ≈ 2 часа 47 минут

Для сравнения тот же бак с ТЭНом 1000 Вт грелся бы 4 часа 11 минут, а со 2000 Вт - 2 часа 5 минут. Разница в мощности напрямую переводится в разницу во времени ожидания, и это стоит проговорить с клиентом до заказа, а не после установки.

Сопротивление такого ТЭНа на 220 В - около 32,3 Ом (R = U² / P = 48 400 / 1500). По ГОСТ 13268-88 допуск мощности +5/-10% даёт коридор сопротивления примерно 30,7-35,9 Ом - удобная цифра для проверки мультиметром при диагностике.

Диаметр и длина гильзы: как подобрать

Для 1500 Вт нагревательный элемент обычно делают диаметром 10-13 мм, саму гильзу - на 2-3 мм больше по наружному диаметру, чтобы элемент входил с зазором для теплопроводной пасты или воздушного контакта. Длина гильзы складывается из двух частей: погружной (рабочей) зоны и сухого участка с контактной головкой снаружи бака.

Для баков глубиной 300-500 мм погружная часть обычно 250-400 мм, с отступом 20-30 мм от дна, чтобы нагревательная зона не касалась осадка и не перегревалась при недостаточном погружении. Точные цифры мы всегда сверяем с посадочным местом конкретного бака - присылайте чертёж или фото старого узла, если он уже стоит.

Что прислать для расчёта

• Диаметр гильзы - наружный и внутренний (или диаметр посадочного отверстия в баке)
• Длина гильзы - общая и погружная (рабочая) часть
• Напряжение питания - 220 или 380 В, схема подключения при трёхфазном варианте
• Материал среды - вода, масло, химраствор, агрессивность и температура среды
• Объём бака и желаемое время нагрева (или температура ΔT, которую нужно поднять)
• Тип крепления - резьба, фланец, приварная гильза
• Нужен ли терморегулятор или датчик температуры в комплекте

Проще всего сфотографировать старую гильзу с линейкой рядом и прислать в WhatsApp - по фото со шкалой мы снимаем размеры с точностью, достаточной для расчёта.

Частая ошибка: ставить мощность «на глазок»

Клиент меняет сгоревший ТЭН на бытовом водонагревателе и просит «сделайте такой же, только на 1500 Вт, раз уж гильза подходит по диаметру» - без проверки, какой объём бака и что там раньше стояло. Если раньше был ТЭН на 2000 Вт под тот же бак 100 литров, а поставили 1500, нагрев растянется с 2,6 до 3,5 часов. Формально ничего не сломано, но клиент ждёт привычной скорости и через неделю пишет «ТЭН слабый, бракованный».

Обратная ситуация не лучше: если поставить 1500 Вт туда, где стоял старый ТЭН на 1000 Вт, вырастет ток - с 4,5 до 6,8 А. Проводка сечением 1,5 мм² это выдержит, но термостат и автомат на линии должны быть рассчитаны минимум на 10 А, иначе автомат будет выбивать при каждом включении. Перед заменой стоит пересчитать время нагрева и проверить номинал автомата, а не полагаться на совпадение диаметра гильзы.

Сколько стоит сухой ТЭН 1500 Вт

Стоимость сухого ТЭНа 1500 Вт считаем по фото или чертежу в день обращения: цена зависит от диаметра, длины гильзы, материала оболочки и конфигурации контактной головки. Пришлите размеры или снимок старого узла для точного расчёта.

Похожая логика подбора работает и для других типов нагревателей - разница в конструкции элемента, а не в подходе к расчёту. Устройство патронного элемента и принцип его подбора разобраны в статье «Патронный ТЭН: как устроен и как подобрать». Если вместо сухого варианта в гильзе рассматриваете ТЭН прямого контакта с водой, таблица мощности под конкретные объёмы бойлера есть в статье «Как подобрать мощность ТЭНа для бойлера: 50, 80, 100 и 150 литров». А для нестандартных сухих конструкций под конкретное оборудование - расчёт спирали и параметров в статье «Сухой ТЭН для аппарата сухой перегонки: расчёт спирали и параметры».

Частые вопросы

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
