Стеатитовый ТЭН на замену: расчёт по вашим размерам, а не копия сгоревшего
Стеатитовый ТЭН — это не труба с магнезитовой засыпкой, а керамический нагревательный элемент: стеатитовое основание с нихромовой спиралью, вставленное в металлическую колбу. Если заказать точную копию сгоревшего элемента без разбора причины, новый сгорит тем же способом — из-за накипи, сухого хода или неверно подобранной мощности. Дальше — как отличить один случай от другого и что прислать нам для расчёта замены.
Что стоит в колбе вместо трубы с засыпкой

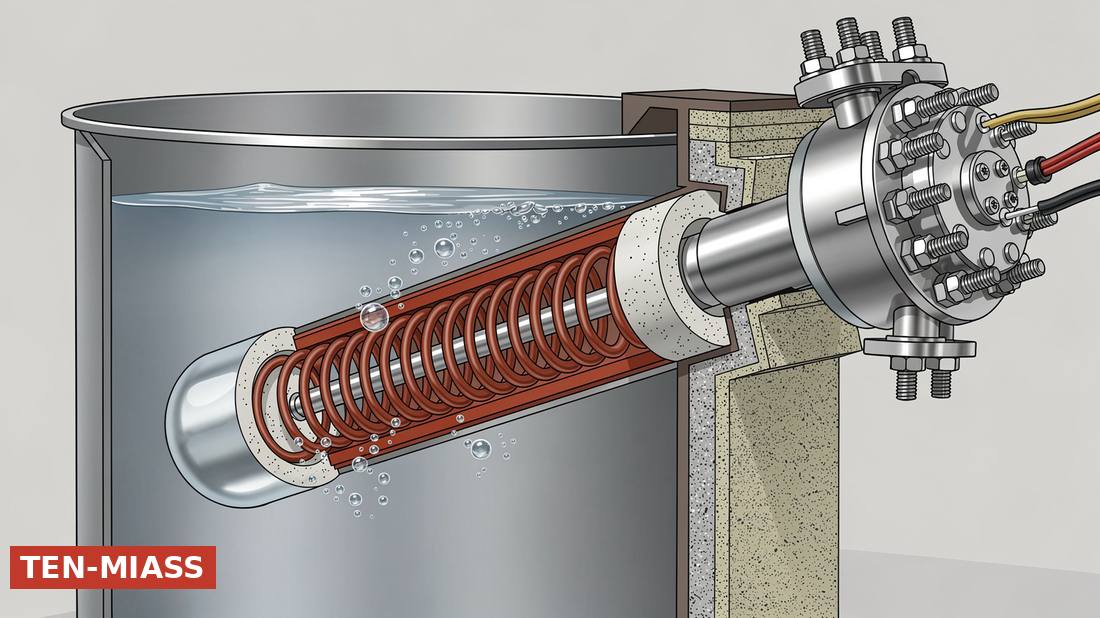

Сухой ТЭН в гильзе — обычно керамический нагреватель в колбе: стеатитовая керамика с намотанной на неё нихромовой спиралью, вставленная в отдельную металлическую колбу (гильзу). Воды, масла или воздуха касается только колба снаружи, сама керамика остаётся сухой внутри неё.
Это принципиально другое устройство, чем обычный трубчатый ТЭН, где спираль запрессована в магнезитовый порошок прямо внутри трубки, и труба касается среды по всей длине. Путать эти два узла — типовая ошибка при заказе замены: если в заявке написано «трубка со спиралью в магнезите», а по факту в баке стоит колба с керамическим картриджем, чертёж на изготовление выйдет неправильным, и новый элемент просто не встанет на место старого.
Почему копия сгоревшего элемента сгорает снова
Три причины закрывают почти все случаи. Первая — накипь на колбе: слой отложений держит тепло, керамика под ним локально перегревается и трескается. Вторая — сухой ход: бак или ёмкость включили без жидкости хотя бы раз, керамика получила удар температуры, на которую не рассчитана. Третья — завышенная мощность элемента относительно объёма и типа среды: греет быстро, но колба и керамика работают на пределе постоянно, а не эпизодически.
Если заказать копию сгоревшего элемента 1-в-1, не устранив причину, результат повторится — те же трещины в той же зоне колбы через похожий срок. Прежде чем присылать чертёж по образцу, стоит ответить себе на три вопроса: сколько накипи было на колбе при снятии, включался ли бак хотя бы раз без жидкости, и не менял ли кто-то мощность элемента на бо́льшую до вас.
| Признак | Вероятная причина | Что менять при заказе |
|---|---|---|
| Керамика потемнела или треснула в средней части колбы | Накипь, локальный перегрев под слоем отложений | Смягчить воду / чаще чистить, мощность не завышать |
| Спираль перегорела у «холодного» конца, ближе к головке | Сухой ход — включение без жидкости в баке | Добавить защиту от сухого хода (реле уровня, термостат), элемент можно менять на такой же |
| Элемент сгорает раньше срока не первый раз подряд | Завышенная мощность на малый объём бака | Понизить мощность элемента или взять колбу большего диаметра/длины |
| Течь в месте резьбы колбы, керамика внутри целая | Коррозия резьбового узла, не сама керамика | Заменить колбу на AISI 304, элемент можно оставить прежний, если исправен |
Как пересчитать мощность, а не переписать её с образца
Мощность на замену считается по объёму бака и времени нагрева, а не берётся с бирки старого элемента вслепую — если старая мощность была подобрана неверно, копия унаследует ту же ошибку. Формула: P = 0,00116 × V × ΔT / t, где V — объём в литрах, ΔT — разница температур в °C, t — время нагрева в часах.
Пример: бак 80 литров, воду нужно нагреть с 15 до 60 °C за 2 часа. P = 0,00116 × 80 × 45 / 2 = 2,09 кВт, то есть элемент около 2 кВт. Если сейчас нагрев занимает 3–4 часа при том же объёме и той же дельте — исходная мощность, скорее всего, была занижена, и это стоит поправить в новом заказе, а не копировать как есть.
Точную мощность и размер керамического элемента под конкретную модель бойлера мы не называем заочно — слишком разные производители и годы выпуска. Правильный диапазон дают либо шильдик оборудования, либо старый элемент на руках.
Что прислать нам для расчёта замены
- Фото шильдика оборудования или паспорт с указанием объёма и штатной мощности
- Фото снятой колбы или элемента целиком — с резьбой и головкой
- Наружный диаметр колбы, длину погружаемой части и длину резьбы (штангенциркулем или рулеткой)
- Напряжение питания — 220 или 380 В — и тип подключения
- Была ли накипь на колбе и включался ли бак хотя бы раз без жидкости
- Срок, когда нужен готовый нагреватель
Если старого элемента под рукой нет, но есть посадочное место в баке — присылайте глубину и диаметр отверстия под колбу, дальше подберём длину активной части с небольшим запасом.
Готовые колбы, если менять нужно только гильзу
Часть замен — это не керамика, а сама колба: резьба проржавела, стенка протекла, а элемент внутри ещё рабочий. У нас в наличии колба из нержавеющей стали AISI 304, диаметр 38 мм, длина 420 мм, резьба 20 мм с двух сторон — есть и версии 600 и 800 мм. Если вам нужна именно колба под уже рабочий элемент, присылайте её размеры отдельно от элемента.
Про то, как мы изготавливаем сменные сухие элементы steatite по чертежу с нуля, подробнее — в статье «Сменный сухой ТЭН steatite: производство по чертежу заказчика». А если сомневаетесь, чинить старый узел или заказывать новый, — в статье «Ремонт ТЭН или замена: что выгоднее» разбираем, когда ремонт вообще имеет смысл.
