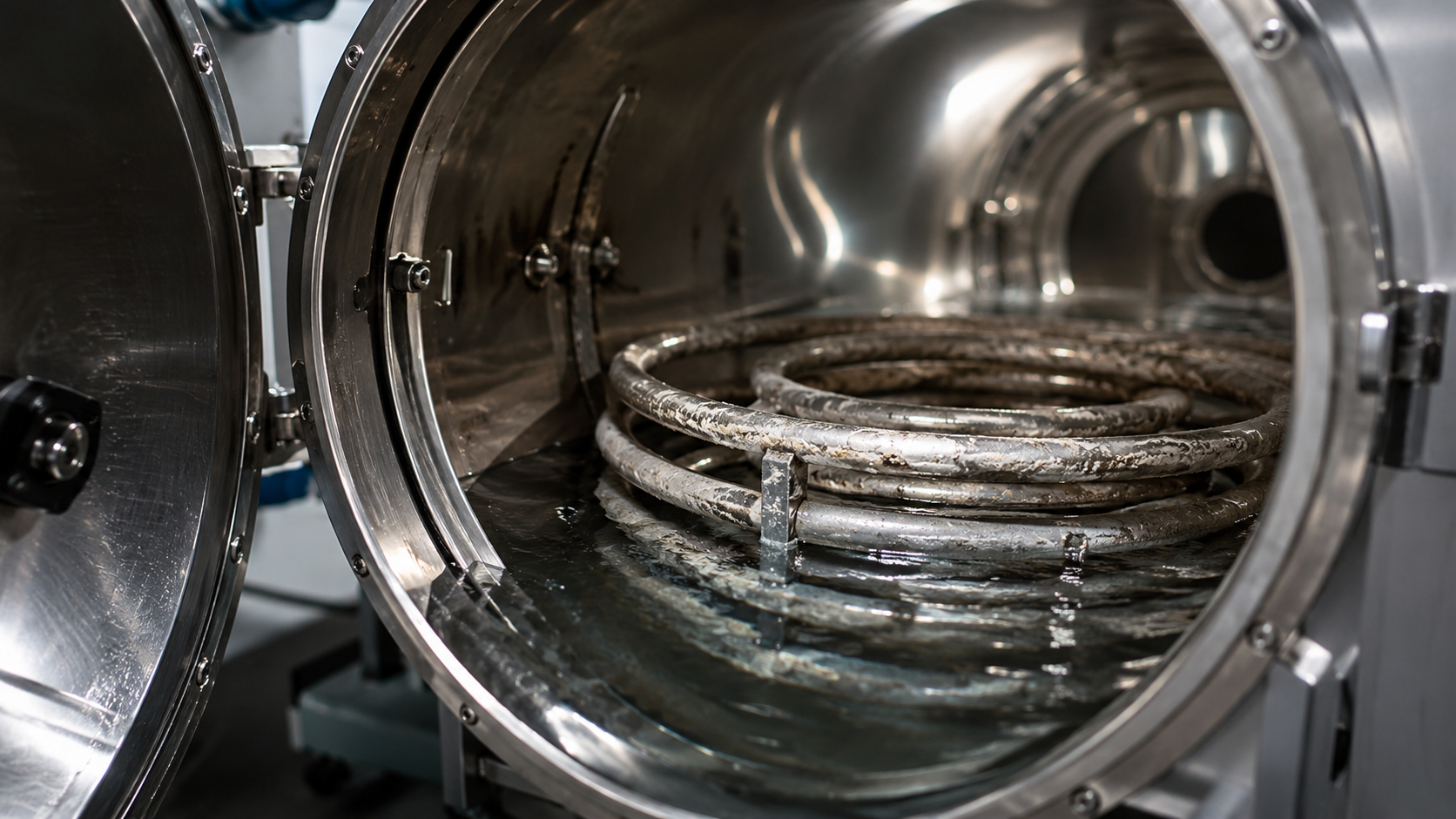

Ремонт ТЭНов в промышленности: почему восстановление невозможно и как правильно заменить

Когда в блочно-модульной котельной или на экструзионной линии выходит из строя трубчатый электронагреватель, первая мысль главного энергетика — «может, перемотать спираль в ремонтном цехе?». Ответ однозначный: нет. Конструкция промышленного ТЭНа не предусматривает разборки и восстановления. Любое вскрытие корпуса превращает нагревательный элемент в неремонтопригодный металлолом. В этой статье разберём, почему это так и как правильно организовать замену с минимальным простоем оборудования.

Устройство ТЭНа: что делает ремонт принципиально невозможным

Стандартный трубчатый электронагреватель — это герметичная конструкция, в которой нихромовая (реже хромоалюминиевая) спираль помещена в металлическую оболочку и зафиксирована спрессованным наполнителем — периклазом (магнезит, MgO). Порошок выполняет сразу три функции:

• электроизоляция спирали от оболочки;
• отвод тепла от спирали к оболочке;
• фиксация геометрии спирали при изгибе.

При попытке разобрать ТЭН (разрезать оболочку, вытряхнуть засыпку) вы теряете все эти свойства. После обратного сжатия кустарным способом невозможно достичь заводской плотности и однородности засыпки. Это гарантированно приведёт к пробою изоляции в течение первых часов работы или к локальному перегреву спирали с её перегоранием.

Единственный случай, когда ТЭН теоретически подлежит ремонту — замена контактных стержней (если они выгорели, но трубка герметична). Но на практике его стоимость обычно выше изготовления нового нагревателя.

Распространённые мифы о «восстановлении» ТЭНов в цеху

На многих производствах до сих пор пытаются экономить, используя кустарные методы «ремонта». Вот три самых частых мифа:

• «Запаяю дырку и заварю». Если оболочка пропускает среду (пар, масло, химию), внутрь попал электролит. Магнезит впитывает влагу необратимо — после запайки пробой неизбежен в ближайшее время.
• «Перемотаю спираль на большее сечение». Попытка повысить мощность без пересчёта геометрии и засыпки ведёт к недопустимой плотности тока на поверхности — ТЭН перегревается и сгорает за часы.
• «Сожму молотком в слесарных тисках». Уплотнение периклаза должно быть равномерным по всей длине с усилием 6–8 МПа. Нарушение этого параметра — гарантия локальных перегревов и выхода из строя.

Ни один из этих методов не соответствует требованиям ГОСТ 13268-88, где допуск по мощности составляет +5/−10 %, что даёт асимметричный допуск по сопротивлению от −4 до +11 %. Даже если после кустарного ремонта ТЭН замеряет «в номинале», его реальный ресурс упадёт в 3–5 раз.

Когда ТЭН ещё можно оставить в работе, а когда — только замена

Перед заменой стоит провести диагностику. Используйте мегомметр на 500–1000 В: сопротивление изоляции между спиралью и корпусом должно быть не менее 0,5 МОм для холодного ТЭНа (при пониженном напряжении ГОСТ 13268-88 допускает 0,5 МОм, в сухом состоянии — не менее 2 МОм).

Сопротивление спирали измеряйте омметром. Если расчёт по закону Ома R = U² / P (для однофазного нагревателя) или для трёхфазной схемы «звезда» I_линейный = P / (√3 × U_линейного), R на ветвь = U_линейного² / P_элемента даёт отклонение более +5% по сопротивлению (или −10% по мощности) — замена обязательна.

Пример расчёта: для водяного ТЭНа мощностью 3 кВт на напряжение 220 В расчётное сопротивление R = 220² / 3000 = 16,13 Ом. Допустимое по ГОСТ: от 15,42 Ом (−4% по сопротивлению, что соответствует +11% мощности) до 17,60 Ом (+11% по сопротивлению, что соответствует −10% мощности). Если измерили 14,0 Ом — мощность составит ~3450 Вт (на 15% выше номинала), что уже за пределами допуска — элемент работает с перегрузкой.

Если выявили обрыв спирали или пробой на корпус — вариант один: полностью заменить ТЭН.

Как грамотно организовать замену ТЭНа: подбор по чертежу или по образцу

Серийные «стандартные» ТЭНы, которые продаются в магазинах, редко подходят для промышленного оборудования. Разная длина, другой материал оболочки, не та резьба крепления — и монтаж невозможен. Для пищевой, химической, котельной техники нужна точная геометрия, чтобы нагреватель встал в штатное место без доработок.

Оптимальный путь — изготовление по образцу или чертежу. На производстве ТЭН-Миасс (г. Миасс, Челябинская область) это делают под партию от 1 штуки за 5–10 дней. Принимают даже по фотографии старого ТЭНа с линейкой или по эскизу с размерами.

Вот что нужно указать в техзадании:

• Мощность, кВт (номинальная при рабочем напряжении);
• Напряжение, В (фаза/линейное, однофазное/трёхфазное);
• Среда нагрева (вода, пар, масло, воздух, кислота, щёлочь);
• Рабочая температура среды и температура оболочки;
• Присоединительная резьба: для одиночных ТЭН — G1/2", G3/4", M14×1.5, M22×1.5; для блок-ТЭН (несколько петель) — G1.5", G2", G3", M48×2, M56×2, M64×3;
• Размеры: наружный диаметр корпуса от 4 до 32 мм, длина нагреваемой части от 30 до 6000 мм;
• Материал оболочки:
  • для сухих неагрессивных сред (воздух, масло) — сталь 10 (углеродистая);
  • для воды и пара до 200 °C — AISI 304 (08Х18Н10);
  • для пищевых и агрессивных сред — цельнотянутая труба 12Х18Н10Т (AISI 321);
  • для сильных хлоридов, кислот, гальванических ванн — чистый титан или Inconel 600 (ХН78Т)/AISI 316 (10Х17Н13М2);
• Дополнительно: необходимость термопары (тип K/J/T), взрывозащиты (Ex-d), степени защиты IP65/IP68, крепёжных фланцев DN50–DN150.

Пример из практики: для пищевого пастеризатора молока нужен был ТЭН на 6 кВт, 380 В, с двумя выводами, рабочая температура оболочки 120 °C, среда — слабокислая (моющее средство). Заказчик замерил старый нагреватель (диаметр 16 мм, длина 800 мм, резьба G1.5"), прислал фото. Через 7 дней получил точную копию из AISI 304 (08Х18Н10) с мощностью ровно под объём ванны.

Что указать в техзадании для изготовления аналога

Чтобы ускорить процесс и избежать ошибок, пришлите на производство:

• Фото старого ТЭНа вместе с линейкой (видна вся длина, диаметр, резьба, форма изгиба);
• Чертёж или эскиз с допусками по длине/диаметру;
• Условия эксплуатации: среда, температура, давление, наличие вибраций;
• Требования к проводам/клеммам (длина выводов, сечение, материал).

Главное преимущество заказа по индивидуальным размерам — вы получаете мощность строго под вашу задачу, а не «ближайшую по каталогу». Это увеличивает ресурс и исключает доработку креплений.

Часто задаваемые вопросы

Замена промышленного ТЭНа — не вопрос ремонта, а вопрос грамотного подбора нового элемента под конкретную задачу. Инженеры-теплотехники и главные энергетики, которые экономят время и ресурсы, не пытаются восстановить вышедший из строя нагреватель, а сразу заказывают точный аналог по образцу или чертежу. Если вам нужна замена ТЭНа для вашего оборудования — отправьте фото или чертёж на производство ТЭН-Миасс, и вы получите готовый нагреватель в течение 5–10 дней с партией от 1 шт.
