Сменный сухой ТЭН из steatite: керамика для агрессивных сред и высоких температур

Стеатитовая керамика держит температуру рабочей поверхности до 900-1000°C, нержавеющая сталь AISI 321 не выше 650°C, а углеродистая сталь теряет прочность уже после 450°C. Steatite не вступает в реакцию с кислотами, щелочами, солевыми растворами и большинством растворителей, поэтому сгоревший ТЭН в сменной гильзе меняют за 10-15 минут без остановки процесса и слива продукта. Расплата за термостойкость и инертность: керамика хрупкая, удар или резкий перепад температуры при монтаже раскалывает её там, где металл просто погнётся. Цена считается по чертежу гильзы, для ориентира патронное исполнение из металла стоит 2270-8600 ₽ при партии от 10 шт.

Что такое сухой ТЭН steatite и зачем он нужен

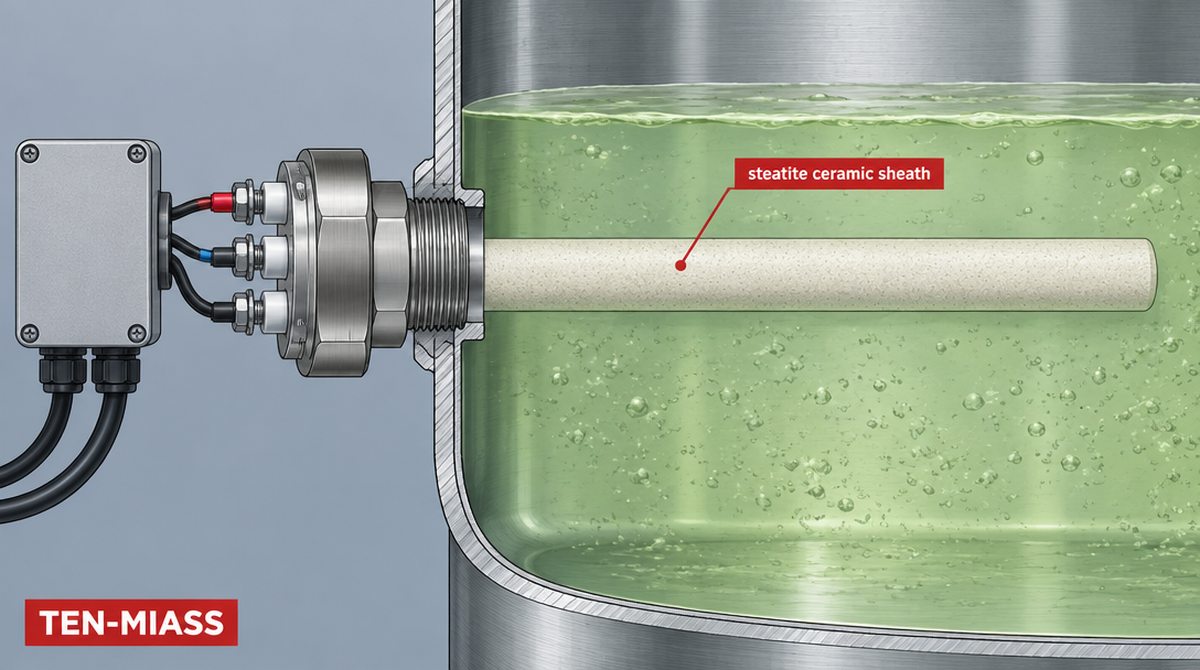

Сухой ТЭН крепят не напрямую в жидкость, а в защитную гильзу (термостакан), вкрученную в стенку бака или ванны. Гильза контактирует со средой, а нагревательный элемент внутри неё остаётся сухим. Если ТЭН перегорает, его вынимают и заменяют новым за считанные минуты, не сливая продукт и не разбирая ёмкость. Это и есть смысл слова «сменный» в названии.

Steatite применяют, когда гильза работает на границе двух факторов сразу: высокая температура и агрессивная среда. Металлическая гильза постепенно окисляется изнутри, если случается протечка или конденсат, и тогда сам нагреватель внутри тоже должен пережить контакт с этой средой хотя бы кратковременно. Керамическая оболочка нагревателя такую ситуацию переживает без последствий, металлическая нихромовая спираль в стальной трубке в агрессивной среде долго не проработает.

Материал оболочки: сталь, нержавейка или стеатит

Разница в цене между металлическим и керамическим исполнением объясняется именно этой таблицей: за термостойкость и химическую инертность steatite приходится платить хрупкостью и более сложным производством. Точную наценку не называем без чертежа, керамическое исполнение всегда дороже стандартного металлического, расчёт делаем по конкретному узлу.

Пример расчёта: подогрев ванны фосфатирования

Заявка: технологическая ванна фосфатирования металла объёмом 250 литров, раствор на основе фосфорной кислоты, нужно поднять температуру с 15°C до 65°C за 2 часа. Среда агрессивная, поэтому гильзу и оболочку ТЭН делаем из steatite. Мощность считаем по стандартной формуле:

P = 0,00116 × V × ΔT / t

Подставляем: V = 250 л, ΔT = 65 − 15 = 50°C, t = 2 ч.

P = 0,00116 × 250 × 50 / 2 = 7,25 кВт

На практике добавляем запас 10-15% на теплопотери через стенки бака и остывание раствора во время работы, получаем расчётную мощность около 8 кВт. Дальше это число делят на количество патронов в сменном блоке и подбирают диаметр и длину гильзы под посадочное место в баке.

Что прислать для расчёта

• Среда и её химический состав: кислота, щёлочь, концентрация, наличие хлоридов
• Требуемая рабочая температура и диапазон нагрева
• Диаметр и длина гильзы (посадочное место под нагреватель)
• Номинальное напряжение сети
• Объём ёмкости, время нагрева или готовая требуемая мощность
• Эскиз или чертёж узла с местом установки гильзы, при наличии фланец или резьба крепления

Где применяют сухой ТЭН steatite

• Химическая обработка металла: травление, фосфатирование, оксидирование
• Пищевое производство: подогрев сиропов, растворов CIP-мойки, среды с высокой кислотностью
• Гальванические линии с агрессивными электролитами
• Печи и сушильные камеры, где нужна температура выше возможностей металлической оболочки
• Лабораторное и опытное оборудование с частой сменой химически разных сред

Частые вопросы

Похожие темы: чем сухой ТЭН лучше обычного и как выбрать патронный ТЭН под конкретную задачу.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
