Сменный сухой ТЭН: изготовление на заказ по вашим размерам
Сухой ТЭН не касается жидкости или масла напрямую: он вставлен в герметичную гильзу (термокарман), приваренную или вкрученную в стенку бака. Гильзу монтируют один раз, а сам нагреватель при поломке меняют за 10-15 минут, не сливая ни капли жидкости и не вскрывая ёмкость. Изготавливаем по вашим размерам: диаметр гильзы 6-32 мм, длина до 6000 мм, оболочку и мощность подбираем под среду и температуру.

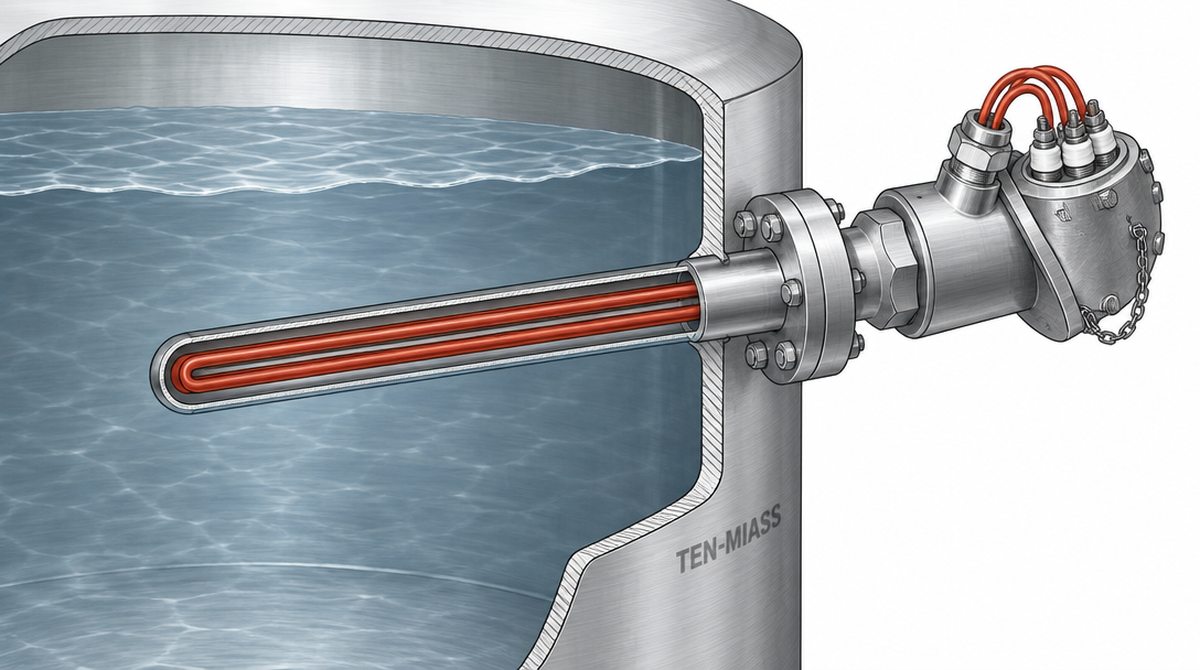

Гильза приварена в стенку бака, сам ТЭН вставлен внутрь и достаётся без слива жидкости
Что такое сухой ТЭН и зачем нужна гильза
Обычный, «мокрый» ТЭН опускают прямо в жидкость или монтируют через фланец так, что трубка нагревателя омывается средой. Сухой ТЭН устроен иначе: между нагревателем и средой стоит герметичная трубка-гильза, глухая с одного конца. Гильзу приваривают или вкручивают в стенку бака один раз, а сменный ТЭН вставляется внутрь неё, как патрон в патронник.
Разница на практике:
- Нагреватель меняют, не вскрывая бак и не останавливая процесс на слив и заполнение.
- Контакты и изоляция ТЭНа никогда не соприкасаются с жидкостью, паром или химией, поэтому пробой изоляции из-за влаги исключён.
- Накипь и осадок садятся на внешнюю стенку гильзы, а не на спираль нагревателя. Чистка проще: сняли гильзу отдельно, продули или прочистили.
Какие бывают исполнения
Сухие ТЭНы делают под конкретную задачу: по мощности (от компактных на несколько сотен ватт до сборок на несколько киловатт в одной гильзе), по материалу оболочки (нержавейка, стеатитовая керамика, титан), по назначению (для бойлеров и водонагревателей, для технологических ёмкостей на производстве, на замену вышедшему из строя нагревателю без переделки бака). Здесь общая логика подбора, конкретные исполнения разберём отдельно.
| Материал гильзы | Где применяют | Температурный предел |
|---|---|---|
| AISI 304 (08Х18Н10) | вода, пар, нейтральные жидкости | до 300°C |
| AISI 321 (08Х18Н10Т) | пищевые среды, слабые кислоты, растворы с окислителями | до 400°C |
| Титан | хлориды, слабые кислоты, гальванические ванны, минерализованная вода | до 250-300°C (предел по стойкости соединений) |
По умолчанию для агрессивных, но не экстремальных сред предлагаем AISI 321: она титан-стабилизированная и держит больше, чем обычная 304. Титан ставим точечно, под конкретный технологический процесс.
Пример расчёта мощности при замене
Формула для прикидки мощности: P = 0,00116 × V × ΔT / t, где V это объём среды в литрах, ΔT это на сколько градусов нужно нагреть, t это время нагрева в часах.
Возьмём бак 200 л технологической жидкости, которую нужно нагреть с 20 до 60°C (ΔT = 40°C) за 3 часа:
P = 0,00116 × 200 × 40 / 3 = 3,09 кВт
На потери через стенки бака и теплоизоляцию закладывают запас 10-15%, итоговый ориентир: около 3,5 кВт. Если старый ТЭН стоял на 3 кВт и грел за 3,5 часа вместо трёх, это в пределах расчёта, менять логику не нужно, достаточно точной копии по посадке.
Что прислать, чтобы посчитать точно
- Диаметр и длина гильзы: внутренний диаметр, куда садится сменный ТЭН, и глубина посадки.
- Материал среды: вода, масло, расплав, воздух, кислота или щёлочь и её концентрация.
- Требуемая мощность или желаемое время нагрева с объёмом среды.
- Температура эксплуатации: рабочая и максимальная кратковременная.
- Если меняете старый ТЭН, приложите маркировку или фото шильдика, а лучше сам нагреватель для контрольного замера.
Сколько стоит сменный сухой ТЭН
Конструктивно сменный сухой ТЭН ближе всего к патронному нагревателю: тоже цилиндрической формы, тоже садится в посадочное отверстие с минимальным зазором. Устройство и логику подбора патронного ТЭНа разбирали отдельно: патронный ТЭН: устройство и подбор. Стоимость сухого ТЭНа считаем по фото или чертежу в день обращения.
Саму гильзу тоже изготавливаем под чертёж, из нержавеющей стали или другого сплава, подробнее про изготовление гильз (колб) читайте здесь: колба для нагревателя из нержавеющей стали.
Контроль температуры: термопара в соседнем кармане
Часто рядом с сухим ТЭНом ставят отдельный термокарман под термопару, тогда датчик тоже не касается среды напрямую и меняется независимо от нагревателя. Как подобрать термопару к ТЭНу: в отдельной статье подбор термопары к ТЭНу.
Нужен сменный сухой ТЭН под вашу гильзу?
Изготовим по диаметру и длине гильзы, подберём оболочку под среду и температуру. От 1 шт., срок 7-14 дней.
