Сухой ТЭН против обычного: что выбрать для промышленного подогрева
В промышленном подогреве воды и технологических сред сухой ТЭН — это не отдельный тип нагревателя, а схема монтажа: трубчатый электронагреватель вставляется в глухую гильзу, приваренную к стенке бака или корпуса аппарата. Нагреватель не контактирует с технологической средой, поэтому его называют «сухим». Для инженера, проектирующего котельную, пастеризатор или гальваническую линию, разница между сухой и классической (мокрой) схемой определяет простой, стоимость обслуживания и температуру оболочки. Разберём по цифрам.
Сухая схема монтажа: что это такое для инженера

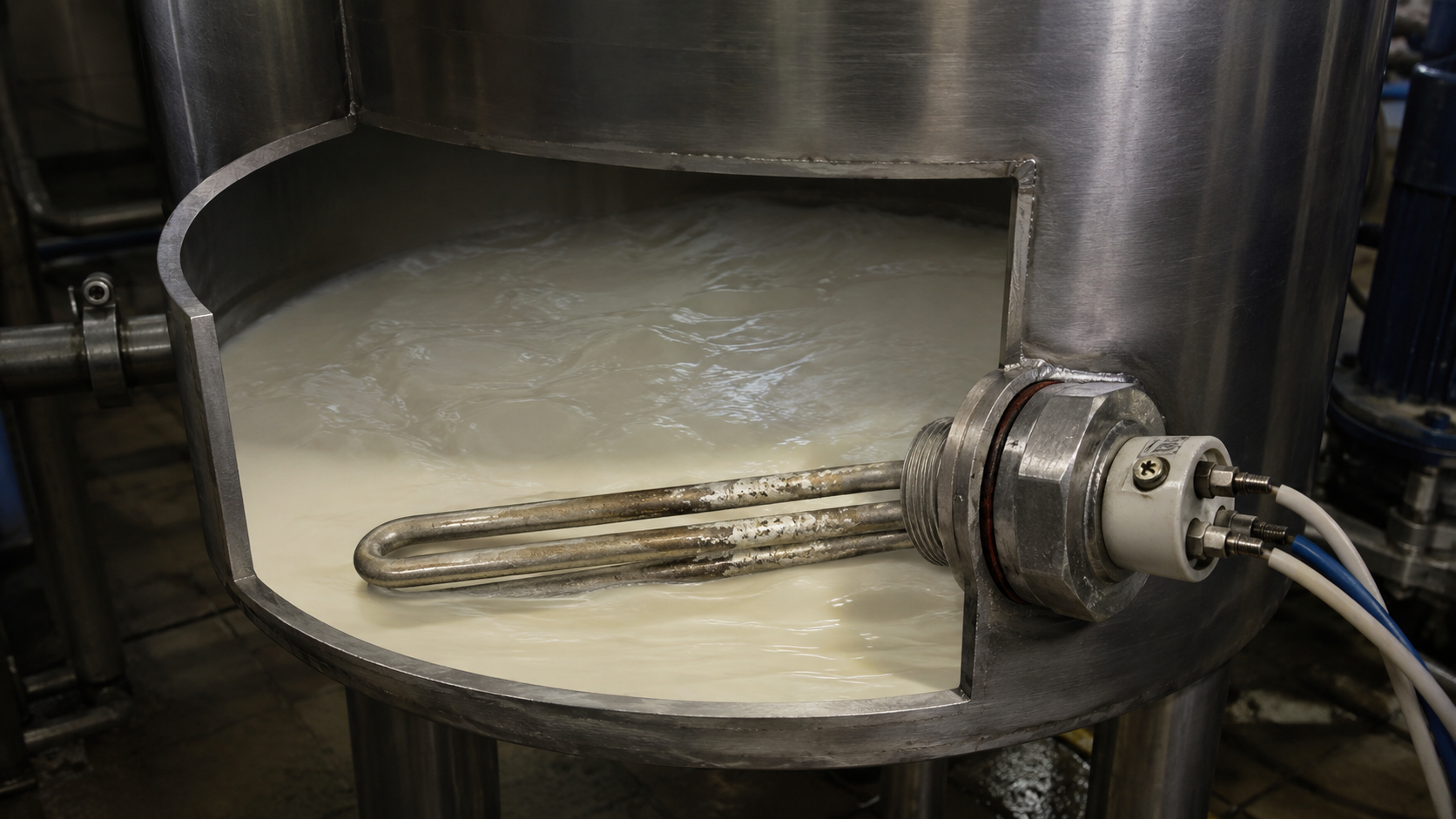

Обычный погружной ТЭН выполнен из трубчатого корпуса, внутри которого находится нихромовая спираль в магнезитовой засыпке (периклазе). Он монтируется через штуцер с мелкой резьбой или через фланец с крупной резьбой под ключ-шестигранник, и непосредственно омывается рабочей средой: водой, маслом, раствором. В сухой схеме поверх нагревателя одевается гильза из стали 10 или AISI 304 (08Х18Н10), для агрессивных сред — из цельнотянутой трубы 12Х18Н10Т или чистого титана. Между корпусом ТЭНа и гильзой остаётся минимальный воздушный зазор либо создаётся плотный контакт за счёт обжатия.
Производители изготавливают патронные ТЭНы диаметром от 4 до 32 мм и длиной от 30 до 6000 мм под конкретный размер гильзы заказчика. Для B2B-задачи это означает простую замену без демонтажа фланца и без слива содержимого аппарата.
Теплопередача и удельная мощность: почему воздушный зазор решает
Воздушный зазор в гильзе добавляет термическое сопротивление. Тепло от оболочки ТЭНа должно пройти через воздух или притирку, затем через стенку гильзы и только потом попасть в среду. Поэтому допустимая удельная мощность сухого ТЭНа для воды ниже, чем у мокрого: 3–5 Вт/см² против 8–10 Вт/см². Для масла разница ещё заметнее: мокрый масляный ТЭН можно нагрузить до 3–4 Вт/см², сухой — не более 1,5–2 Вт/см².
Проверить допустимый режим помогает расчёт. Для одноэлементного нагревателя сопротивление определяется формулой:
R = U² / P
Например, для ТЭНа 12 кВт на линейное напряжение 380 В расчёт по схеме звезда:
I = P / (√3 × U) = 12000 / (1,732 × 380) = 18,2 А
R ветви = U² / P_элемента = 380² / 4000 = 36,1 Ом
Если сухой ТЭН в гильзе будет запитан с плотностью мощности выше допустимой, оболочка перегреется, начнётся деструкция магнезита и выход спирали из строя.
Накипь, коррозия и ремонтопригодность: сравнение в таблице
| Критерий | Обычный погружной ТЭН | Сухой ТЭН в гильзе |
|---|---|---|
| Контакт со средой | Прямой | Через гильзу, нет контакта ТЭНа со средой |
| Удельная мощность для воды | 6–10 Вт/см² | 3–5 Вт/см² |
| Накипь на нагревателе | Осаждается на оболочке, увеличивает термическое сопротивление | Осаждается на гильзе, не влияет на ресурс спирали |
| Замена без слива среды | Нет, нужно опорожнять бак | Да, ТЭН извлекается из гильзы |
| Материал корпуса для агрессивной среды | Нужен весь ТЭН из AISI 316 (10Х17Н13М2) или титана — дорого | Достаточно гильзы из титана или 316L (03Х17Н14М2), ТЭН из стали 10 — компактно и дешевле |
| Запас по температуре | Минимальный при работе на пределе | Больше запас из-за воздушного зазора, но выше риск перегрева при неправильном монтаже |
Для гальванических ванн с растворами кислот сухая схема позволяет использовать титановую гильзу, которая выдерживает хлориды и высокотемпературные реагенты, при этом сам нагреватель остаётся стандартным. Это снижает стоимость комплекта по сравнению с полностью титановым погружным ТЭНом.
Замена без слива продукта: расчёт простоя для пастеризатора
Классическая проблема пищевого производства — замена нагревателя в ёмкости объёмом 20 м³. Для демонтажа мокрого ТЭНа требуется откачать продукт, промыть систему, провести дезинфекцию. Итоговый простой обычно составляет 4–6 часов. При стоимости часа простоя в 50–80 тысяч рублей замена нагревателя обходится дороже самого ТЭНа.
С сухой схемой в гильзе заменяемый элемент извлекается без слива молока, сиропа или технического раствора. Простой сокращается до 30–40 минут. Экономия на одном обслуживании превышает стоимость изготовления ТЭНа по чертежу.
Когда сухой ТЭН — худшее решение
Сухая схема не всегда выигрывает. Если среда — это чистый воздух со скоростью потока ниже 1 м/с, теплоотдача от гильзы плохая, и даже 3 Вт/см² могут вызвать перегрев. В таких случаях проектируют ТЭН с оребрением, который нормально работает в воздушной среде без гильзы. Также сухой ТЭН нецелесообразен для высоковязкого масла, если плотность мощности должна быть высокой при старте с холодного состояния.
Другое ограничение — монтаж гильзы. Для длины более 1000 мм сложно обеспечить равномерный воздушный зазор. Соосность гильзы и ТЭНа критична: в узком месте теплоотвод хуже, в широком — перегрев. Поэтому под каждый размер гильзы ТЭН изготавливают индивидуально, с минимальным зазором.
По ГОСТ 13268-88 допуск по мощности составляет +5/−10%. Это означает, что для ТЭНа 12 кВт фактическая мощность может быть от 10,8 до 12,6 кВт. При расчёте сухой схемы закладывайте запас по удельной мощности на нижнюю границу допуска, иначе на верхней границе ТЭН будет работать с перегрузкой.
FAQ
Для подогре
