Сухой ТЭН для аппарата сухой перегонки: расчёт спирали и параметры
Сгорела спираль в кубе — при сухом ТЭНе её меняют за пять минут, не сливая содержимое и не вскрывая аппарат. Нагреватель вынимается из гильзы как патрон. Разберём, как устроен сухой ТЭН, из чего его собирают и как считать мощность и длину спирали, чтобы нить не перегорела на первой же перегонке.
Что значит «сухой» ТЭН
Сухой ТЭН — это нагреватель, у которого спираль сидит внутри защитной колбы (гильзы) и не имеет контакта со средой. Гильза — это глухая трубка из нержавейки, вваренная в стенку аппарата. Внутрь неё вставляется сам греющий элемент. Между стенкой гильзы и средой всегда есть металл, поэтому среда касается только внешней поверхности гильзы, а не электрической части.
У мокрого (погружного) ТЭНа всё иначе: трубка с нихромом внутри напрямую омывается жидкостью. Он эффективнее по теплопередаче, но при выходе из строя его надо вытаскивать через фланец с прокладкой, а среду — сливать. Сухой проигрывает пару процентов КПД на воздушном зазоре гильзы, зато выигрывает в ремонте.
Аппарат сухой перегонки — где здесь нагрев

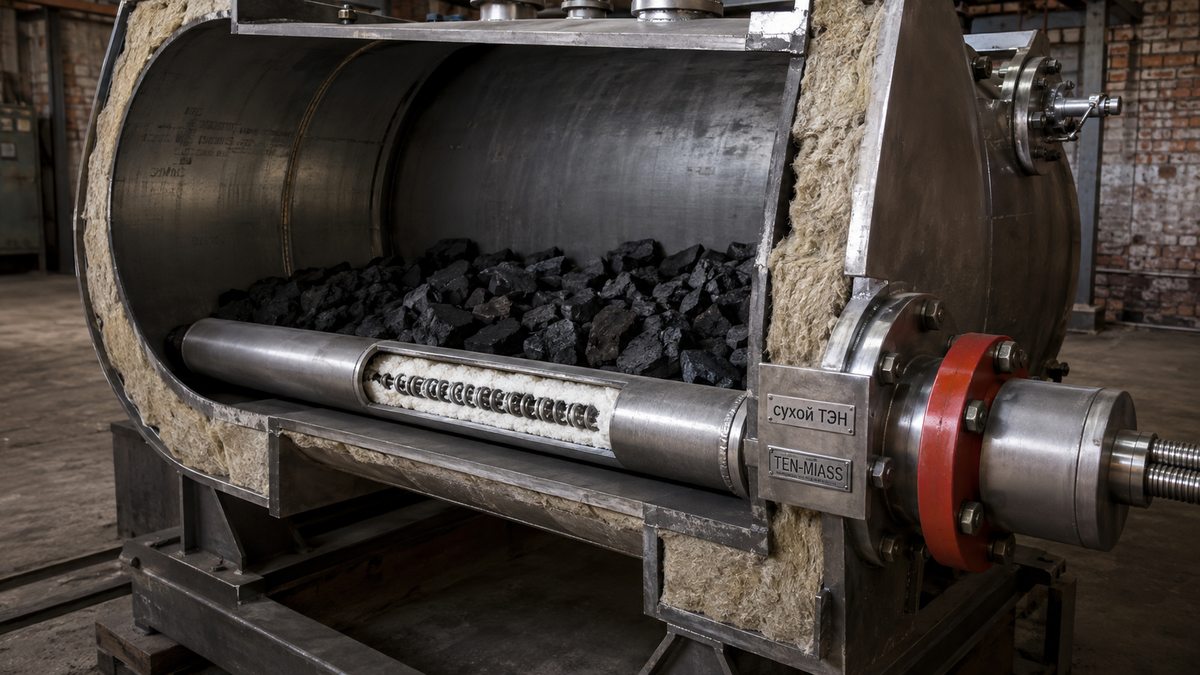

Сухая перегонка — это термическое разложение сырья без доступа воздуха (пиролиз). Дерево, кость, уголь, органика греются в замкнутой реторте, летучие продукты уходят в конденсатор, в остатке — уголь или кокс. Ключевое слово — «без доступа воздуха»: реторту нельзя разгерметизировать во время процесса.
Поэтому сухой ТЭН здесь напрашивается сам собой. Гильза вварена в корпус реторты один раз и держит герметичность. Греющий элемент внутри неё можно вытащить и заменить, не вскрывая реакционную камеру. То же логично для кубов, дистилляторов и любых аппаратов, где вскрывать корпус ради замены нагревателя — целая процедура.
Из чего собран сухой ТЭН
Разберём элемент послойно, от нити к оболочке:
| Слой | Материал | Задача |
|---|---|---|
| Спираль | Нихром Х20Н80 | Выделяет тепло, рабочая температура нити до 1100 °C |
| Изолятор-наполнитель | Периклаз MgO (плавленый оксид магния) или кварцевый песок | Изолирует нить от трубки, отводит тепло к оболочке |
| Оболочка элемента | Сталь 10, реже нержавейка | Держит форму, спрессовывает периклаз вокруг нити |
| Гильза (колба) | Нержавейка AISI 304 / 12Х18Н10Т | Отделяет элемент от среды, остаётся в корпусе при замене |
| Контактная часть | Стержни, керамический изолятор | Выводы под клеммы, остаются сухими снаружи |
Периклаз здесь не случаен. Оксид магния — редкое сочетание: хороший электрический изолятор и при этом неплохо проводит тепло. Он держит нить в центре трубки, не давая ей коснуться оболочки, и одновременно передаёт тепло от спирали наружу. После набивки трубку опрессовывают, периклаз уплотняется в монолит, теплоотдача растёт.
Почему нихром именно Х20Н80
Х20Н80 — это примерно 20 % хрома и 80 % никеля. У этого сплава три полезных свойства для нагревателя:
- Высокое удельное сопротивление — около 1,1 Ом·мм²/м. Значит, короткая нить даёт нужное сопротивление, спираль компактная.
- Рабочая температура нити до 1100 °C — запас над реальной температурой оболочки сухого ТЭНа.
- Слабо меняет сопротивление при нагреве — ток стабилен, не «плывёт» по мере прогрева.
При нагреве хром образует на поверхности проволоки плотную оксидную плёнку, которая защищает нить от дальнейшего окисления. Именно поэтому нихром не рассыпается за несколько циклов, а служит годами — если его не перегревать.
Как считать мощность нагревателя
Мощность подбирают под задачу: сколько сырья прогреть, на сколько градусов и за какое время. Базовая формула — теплота на нагрев массы:
Q = c · m · ΔT
где c — удельная теплоёмкость среды (Дж/(кг·°C)), m — масса загрузки (кг), ΔT — на сколько градусов греем (°C). Q получается в джоулях. Дальше делим на время нагрева в секундах — получаем мощность в ваттах, и добавляем потери через стенки.
Пример: куб на 20 литров воды
Возьмём понятный случай — прогреть 20 кг воды с 20 до 100 °C за 40 минут.
- c воды = 4200 Дж/(кг·°C)
- m = 20 кг
- ΔT = 100 − 20 = 80 °C
Q = 4200 · 20 · 80 = 6 720 000 Дж
Время: 40 мин = 2400 с.
P = 6 720 000 ÷ 2400 = 2800 Вт
То есть чистый нагрев требует 2,8 кВт. На практике добавляют 15–25 % на потери через стенки и на воздушный зазор гильзы у сухого ТЭНа — берут элемент 3–3,5 кВт. Если сырьё не вода, а масло или органика, теплоёмкость другая (у масла около 1900 Дж/(кг·°C)), и мощность на тот же прогрев выходит ниже.
Длина спирали и удельная поверхностная мощность
Длину нихромовой нити определяет сопротивление, которое нужно получить под заданное напряжение. Сначала считаем требуемое сопротивление по закону Ома для мощности:
R = U² / P
Для 3 кВт на 220 В: R = 220² / 3000 = 48 400 / 3000 ≈ 16,1 Ом. Дальше через удельное сопротивление нихрома и сечение выбранной проволоки находят длину нити. Для проволоки Ø0,8 мм (сечение ≈ 0,5 мм²) при ρ = 1,1 Ом·мм²/м длина выходит около 7,3 метра (L = R·S/ρ = 16,1 · 0,5 / 1,1). Эту нить сворачивают в компактную спираль под длину трубки.
Но одной длины мало. Второй ограничитель — удельная поверхностная мощность, Вт/см²: сколько ватт снимается с каждого квадратного сантиметра поверхности трубки. Считается она так:
w = P / Sпов
где Sпов — площадь наружной поверхности активной части трубки (π · d · l). Чем выше w, тем горячее оболочка. Для среды с хорошим теплоотводом (вода) допускают более высокие значения, для сухого нагрева в гильзе — держат ниже, потому что тепло уходит хуже.
| Условия работы | Ориентир w, Вт/см² | Комментарий |
|---|---|---|
| Вода, пар (хороший теплоотвод) | 8–12 | Среда быстро уносит тепло, оболочка холоднее |
| Масло, вязкие среды | 3–5 | Теплоотвод слабее, риск закоксовывания |
| Сухой нагрев в гильзе, воздух | 1,5–3 | Воздушный зазор держит тепло, нужен запас |
Смысл в том, что при заниженной удельной мощности та же мощность «размазывается» по большей длине трубки. Поэтому сухой ТЭН на 3 кВт обычно длиннее мокрого на те же 3 кВт — чтобы w осталась в безопасном коридоре и оболочка не раскалилась.
Что удобно, а что теряется у сухого ТЭНа
Плюсы в обслуживании реальны, но не бесплатны. Сведём в одно место:
| Параметр | Сухой ТЭН | Мокрый ТЭН |
|---|---|---|
| Контакт со средой | Нет, только гильза | Прямой, трубка в среде |
| Замена элемента | Вынуть из гильзы, минуты | Снять фланец, слить среду |
| Разгерметизация аппарата | Не нужна | Нужна |
| Теплопередача | Чуть ниже (зазор) | Выше |
| Накипь на элементе | Не касается, осадок на гильзе | Оседает прямо на трубке |
Именно поэтому в аппаратах, где среду вскрывать нельзя или дорого (реторты, герметичные кубы, ёмкости под давлением), сухая схема часто выигрывает даже с потерей пары процентов КПД. Логика подбора мощности та же, что и для водяного элемента — методику разбирали в статье про сопротивление ТЭНа 1 кВт на 220 В. А выбор материала оболочки под среду — тема отдельного разбора про ТЭН для котла отопления.
Что прислать для расчёта сухого ТЭНа
Чтобы мы повторили или подобрали элемент, нужны:
- Внутренний диаметр гильзы и её глубина (или образец старого элемента).
- Требуемая мощность или данные для расчёта: масса загрузки, среда, ΔT, время нагрева.
- Напряжение питания: 220 В, 380 В, схема соединения.
- Посадочная резьба или фланец, длина монтажной части.
- Среда снаружи гильзы — от неё зависит материал и допустимая удельная мощность.
Если данных нет, а есть только сгоревший элемент — снимем размеры с него. Диаметр корпуса под патронное исполнение делаем от 4 до 32 мм, длину — до 6000 мм, всё под чертёж.
