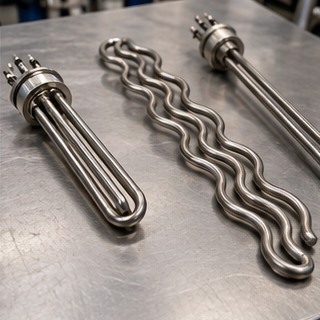

ULWD для пивоварения: как проверить нагрузку ТЭНа

Слово ULWD не даёт одного универсального числа

ULWD означает сверхнизкую поверхностную мощность в терминологии производителя. В руководстве The Electric Brewery объясняется применение длинного волнистого элемента: большая площадь позволяет распределить ту же мощность. Но переносить название серии одного производителя на любую трубку нельзя.

В обсуждении Scorched Element участники спорили о маркировке ULWD и реальной геометрии. Один из них затем исправил своё первоначальное утверждение. Это хороший пример того, почему техническое решение нельзя строить на уверенном комментарии без паспорта.

Расчёт, который можно проверить

Для круглой трубки приближённая площадь нагреваемой наружной поверхности равна S = π × d × L. Здесь d — наружный диаметр, L — суммарная длина активной трубки по её оси. Если размеры заданы в сантиметрах, S получается в см². Холодные концы в активную длину не включают.

Поверхностная нагрузка: q = P / S, где P — мощность в ваттах. Для блока суммируют площади и мощности соответствующих активных частей. Расчёт не описывает локальные особенности изгибов, загрязнения или неодинаковое распределение спирали.

Условный пример: трубка диаметром 0,8 см, активной длиной 150 см и мощностью 3 000 Вт. Площадь около 377 см², нагрузка около 8,0 Вт/см². При длине 250 см площадь около 628 см², нагрузка около 4,8 Вт/см². Это сравнение двух придуманных геометрий, а не рекомендуемый предел для пивного сусла.

Монтажная длина — не активная длина

Волнистый или сложенный нагреватель может выступать в котёл на небольшое расстояние, но содержать значительно более длинную трубку. Поэтому нельзя подставлять в формулу расстояние от фланца до крайней точки. Нужен чертёж с активной длиной либо площадь из паспорта.

Одновременно проверяют возможность протянуть элемент через штуцер, извлечь его после установки и отмыть промежутки между ветвями. Слишком тесная геометрия способна ухудшить обслуживание, хотя расчётная площадь выглядит привлекательной.

Что меняется при 50% на контроллере

При временном SSR-управлении 3 кВт и 50% дают примерно 1,5 кВт в среднем при неизменном напряжении. Во время импульса элемент всё равно работает на полной мощности. The Electric Brewery прямо описывает такой режим для своего варочного котла.

Управление действующим напряжением устроено иначе и требует совместимого силового устройства. Не считать любой «регулятор мощности» одинаковым с PID и SSR. Принцип, ограничения и помехи определяются конкретной схемой.

Какие данные запросить у изготовителя

• Мощность при указанном напряжении, наружный диаметр и активную площадь.
• Материал трубки, основания и остальных смоченных деталей.
• Допустимую среду, режим нагрева и требования к движению жидкости.
• Монтажный контур, проходной размер и минимальный уровень погружения.
• Способ очистки и возможность извлечения без деформации.

Выбор делают по сочетанию этих параметров. Универсальное «для сусла всегда не более X Вт/см²» без условий может оказаться столь же ненадёжным, как маркетинговое название.
