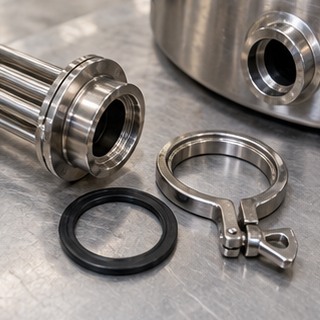

Съёмный ТЭН Tri-Clamp: доработка пивоваренного котла

Когда съёмный узел действительно удобнее

В обсуждении Heating Element — Choices choices участник The_Bishop выделяет удобство отключения кабеля и извлечения нагревателя одним клампом. Другие пользователи поддерживают идею, потому что котёл легче перемещать для мойки.

Это практическая причина доработки. Быстрое снятие открывает доступ к трубке, основанию и уплотнению, но не доказывает, что конкретное соединение стало гигиеничным или полностью герметичным при любых условиях.

Ловушка номинального размера

Размер Tri-Clamp связан с системой соединения, а фактическое проходное отверстие зависит от штуцера и исполнения. Широкий волнистый элемент может не пройти через длинную горловину даже при достаточном месте внутри котла.

В Scorched Element автор прямо описал такую ситуацию: вставить волнистый нагреватель через штуцер не получалось. Попытка разогнуть трубку показалась ему опасной для элемента. Для подбора нужен монтажный контур, а не только крайняя длина нагревателя.

Резьбы, которые выглядят похоже

В другой форумной ветке покупатель обнаружил несовместимость заказанных элементов с тяжёлыми адаптерами. Обсуждались фактические размеры и исполнения резьбы. Само обозначение «дюйм» не подтверждает одинаковые профиль, шаг, конусность и посадку.

Уточните стандарт резьбы и тип уплотнения у изготовителей обеих деталей. NPT, прямые NPS и различные трубные резьбы не следует считать взаимозаменяемыми. Попытка затянуть несоответствующие детали силой может скрыть неправильную сборку, а не исправить её.

Что включить в эскиз заказа

• Внутренние размеры котла и толщину стенки в месте установки.
• Размеры и длину штуцера, фактический внутренний проход.
• Монтажный контур ТЭНа и траекторию его извлечения.
• Активную и холодную зоны, положение корзины и датчика.
• Материал всех смоченных частей и уплотнения.
• Исполнение клеммной защиты, разъёма и защитного проводника.

Прокладку выбирают по горячей среде и мойке, а не только по цвету или слову silicone. После сборки проводят предусмотренную проверку герметичности до электрического запуска.

Почему нельзя чинить посадку изгибом трубки

Готовый ТЭН — не просто пустая трубка. Внутри находится электрическая конструкция с изоляцией. Самостоятельное изменение формы без согласованной технологии может повредить изделие, даже если внешне изгиб выглядит аккуратно.

Если нагреватель не проходит, пересматривают форму, штуцер или адаптер. При сварочной переделке пищевого котла важны качество шва, последующая обработка и отсутствие карманов для загрязнения. Снять ТЭН быстро полезно только тогда, когда после установки остаются правильные электрическая защита и тепловые условия.

Грамотное техническое задание позволяет проверить всё до покупки и не превращать очередную варку в подбор несовместимых переходников.
