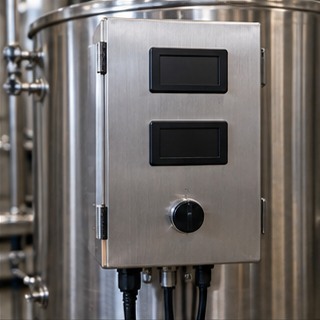

Доработка PID пивоварни: паузы без перегрева

Когда новый регулятор не улучшает варку

Если датчик стоит в застойной зоне или вход настроен под другую характеристику, дорогой PID будет уверенно управлять по неверным данным. Первое действие — проверить тип датчика, схему подключения, единицы температуры и показание рядом с надёжным контрольным термометром.

The Electric Brewery публикует настройки своей установки с Auber SYL-2352. В них отдельно задаются вход RTD, смещение показаний и фильтр. Значения из этой таблицы относятся к конкретному прибору. Код пункта меню одного PID нельзя переносить на другой.

Разделите нагрев воды, паузы и кипячение

На нагреве воды важны время разгона и допустимая электрическая нагрузка. На паузе — температура среды и перерегулирование. После закипания цель другая: обеспечить нужную интенсивность испарения, а не заставить жидкость стать горячее точки кипения.

В своей схеме The Electric Brewery использует ручной режим мощности для кипячения. Автоматическое удержание завышенной температуры может оставлять нагрев на полной мощности. Точка кипения зависит от давления и состава жидкости, поэтому ориентиром служит фактическое поведение конкретной варки.

Что имеет смысл улучшить

• Совместимый вход для выбранного датчика и возможность его корректной калибровки.
• Раздельные режимы температуры и мощности, понятный переход между ними.
• Ограничение выходной мощности, если оно предусмотрено и подходит процессу.
• Сигнализацию приближения к кипению и отклонений температуры.
• Понятное поведение при обрыве датчика и восстановлении питания.

Ограничение среднего выхода через SSR не уменьшает мгновенную мощность включённого ТЭНа. Пригар нельзя лечить только процентами в меню: нужна подходящая активная площадь и движение жидкости.

Как проводить автонастройку

Руководство The Electric Brewery предлагает выполнять автонастройку с обычным для установки объёмом воды и близкой к рабочей уставкой. Это позволяет регулятору оценить инерцию именно собранной системы. Во время процедуры параметры установки не меняют.

Но результат на воде не является полной моделью затора: зерновой слой меняет поток и теплообмен. Настройку RIMS согласуют с устройством контроллера и контуром измерения. После изменения ТЭНа, объёма, теплоизоляции или места датчика прежние коэффициенты могут потребовать повторной проверки.

Почему фильтр иногда делает хуже

Более сильная фильтрация успокаивает прыгающие цифры, но задерживает реакцию на реальное изменение. В инструкции SYL-2352 этот компромисс указан прямо. Если температурный скачок возникает вместе с включением насоса, сначала ищут помехи или неисправный контакт, а не прячут их фильтром.

Проверять доработку удобно журналом: начальная температура, уставка, время достижения, максимальное превышение и расхождение с независимым термометром. На следующей варке это покажет эффект лучше, чем субъективное «цифры стали красивее».

Независимое аварийное отключение остаётся отдельной функцией. PID, используемый для удобства процесса, не должен быть единственным барьером при отказе силового узла.
