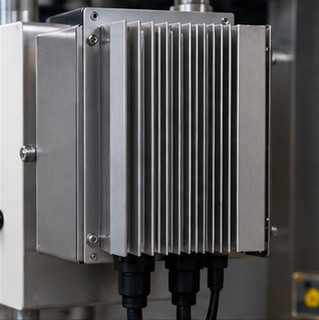

SSR пивоварни: перегрев и ТЭН, который не выключается

Надпись на реле не описывает весь режим

Паспортный ток SSR связан с условиями установки, температурой и теплоотводом. Маленький корпус с маркировкой большого тока не становится пригодным для длительного кипячения без проверки документации. В технических рекомендациях Omron отдельно рассматриваются самонагрев, вентиляция и ориентация монтажа.

Пивоваренный шкаф может прогреваться по мере варки. Поэтому короткое успешное включение на воде не подтверждает работу силового узла после длительного нагрева в закрытом корпусе.

Оцените электрическую нагрузку

Для однофазного резистивного нагревателя ориентир тока — I = P / U. Условные 3 000 Вт при 230 В дают около 13,0 А, а 5 500 Вт при 230 В — около 23,9 А. Это расчёт при указанных мощности и напряжении, не рекомендация подключать такой ТЭН к существующей розетке.

При другом фактическом напряжении меняется мощность резистивного элемента. Для выбора силовой части нужны номинал изделия, допустимые токи, рабочая сеть и документация схемы. Кабель, защита, разъём и SSR проверяют как систему.

Что действительно делает радиатор

Радиатор отводит тепло от полупроводникового узла. Важны его параметры, контактная поверхность, допустимый термоинтерфейс и движение воздуха. Если внутри корпуса жарко, один большой радиатор не гарантирует достаточного охлаждения.

Omron требует соблюдать заданную ориентацию монтажа и предупреждает, что аномальный нагрев может привести к короткому замыканию выходного элемента или повреждению. Подбор выполняют по характеристикам конкретного SSR, а не по универсальному правилу «берите реле вдвое мощнее».

Почему команда «выключить» иногда не помогает

В Solid State Relays Common Precautions Omron указывает: основной вид отказа полупроводникового реле — короткое замыкание, при котором нагрузку не удаётся отключить самим SSR. Для отказобезопасного отключения производитель рекомендует дополнительную цепь с контактором или выключателем.

Для пивоварни это означает: если силовой элемент пробит, нулевой выход PID не обязательно остановит нагрев. Защита от перегрева, сухого хода и потери потока должна иметь подходящий способ снять питание нагрузки, а не только менять проценты на дисплее.

Как проверять доработанный шкаф

• Сверить модель SSR, тип нагрузки и совместимость управляющего выхода.
• Проверить охлаждение по документации и условия внутри шкафа.
• Проверить электрические соединения и предусмотренную защиту.
• Проверить аварийное отключение по согласованной программе испытаний.
• Повторить контроль при длительном штатном нагреве, а не только кратком запуске.

Работы внутри силового шкафа проводят квалифицированно и при снятом питании. Omron отдельно предупреждает об опасности горячего радиатора и заряда внутренних цепей после отключения. Эта статья описывает требования к доработке, а не порядок работы на открытом оборудовании под напряжением.
