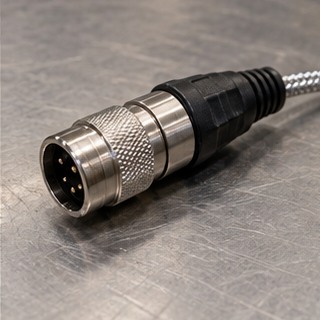

Доработка термодатчика: кабель, разъём и помехи

Почему щуп выходит из строя не в сусле

Кабель цепляется при переносе котла, разъём намокает при мойке, провод ломается возле выхода из корпуса. В руководстве The Electric Brewery отдельная часть посвящена съёмным соединениям, защитной оплётке и разгрузке натяжения кабелей RTD.

Польза здесь практическая: котёл легче переносить и мыть, а натяжение не передаётся тонким сигнальным жилам. Это не способ повысить точность без измерений.

Что можно улучшить без изменения принципа измерения

• Предусмотреть штатное съёмное соединение вне мокрой зоны.
• Добавить разгрузку натяжения у корпуса щупа и входа в шкаф.
• Защитить кабель от перегибов, горячих поверхностей и случайного зацепления.
• Промаркировать тип датчика и принадлежность разъёма.
• Проверить цепь после сборки и сравнить показания в рабочем диапазоне.

Оплётка не делает кабель водонепроницаемым, а термоусадка не превращает любой разъём в погружной. Требования к мойке и степени защиты относятся к готовому узлу.

RTD и термопара требуют разных удлинителей

Для RTD важно сохранить предусмотренное число проводов, правильное подключение и свойства линии. Трёхпроводная схема может компенсировать влияние проводов в рамках конструкции прибора, но не исправляет любой плохой контакт или асимметрию линии.

Для термопары используют подходящий для её типа термоэлектродный или компенсационный кабель и совместимые соединения по документации. Случайный медный удлинитель нельзя считать эквивалентом без оценки измерительной схемы. Полярность также имеет значение.

XLR-разъёмы в проекте The Electric Brewery применяются для конкретных RTD. Этот пример не является разрешением использовать те же материалы контактов для любого термопарного канала.

Как искать температурные скачки

Сначала сопоставьте скачок с событием: включением насоса, коммутацией нагревателя, движением кабеля или мойкой. Если показание резко меняется при касании кабеля, это повод искать повреждение или нестабильный контакт, а не добавлять фильтр.

Сигнальные линии и силовую часть организуют по требованиям оборудования. Экранирование и его подключение зависят от схемы и рекомендаций изготовителя: универсальный совет «соединить экран с любым металлом» может создать новые проблемы.

Что проверить после ремонта

Проверьте распиновку по паспорту, изоляцию корпуса соединения, механическое крепление и отсутствие влаги. Затем сравните цепь с контрольным прибором при стабильной температуре. Не пытайтесь компенсировать неисправный контакт программным смещением.

Если контроллер умеет определять обрыв датчика, проверьте предусмотренное поведение в составе системы по безопасной программе испытаний. Важен результат на нагрузке: сигнал ошибки сам по себе не гарантирует снятия питания ТЭНа при отказе силового SSR.
