Патронный ТЭН 1,5 кВт для пресс-формы: допуск по диаметру гнезда

Патронный ТЭН для малой пресс-формы делают на 0,1–0,2 мм тоньше диаметра гнезда, а не вровень с ним. Отверстие Ø10 мм, патрон Ø9,8–9,9 мм. Если заказать ТЭН «точно по диаметру отверстия, как замерили», он будет болтаться в гнезде, между металлом и корпусом нагревателя появится воздушный зазор, а воздух тепло почти не проводит. Результат: локальный перегрев ТЭНа на участке с зазором, неравномерный прогрев формы и брак на отливке.

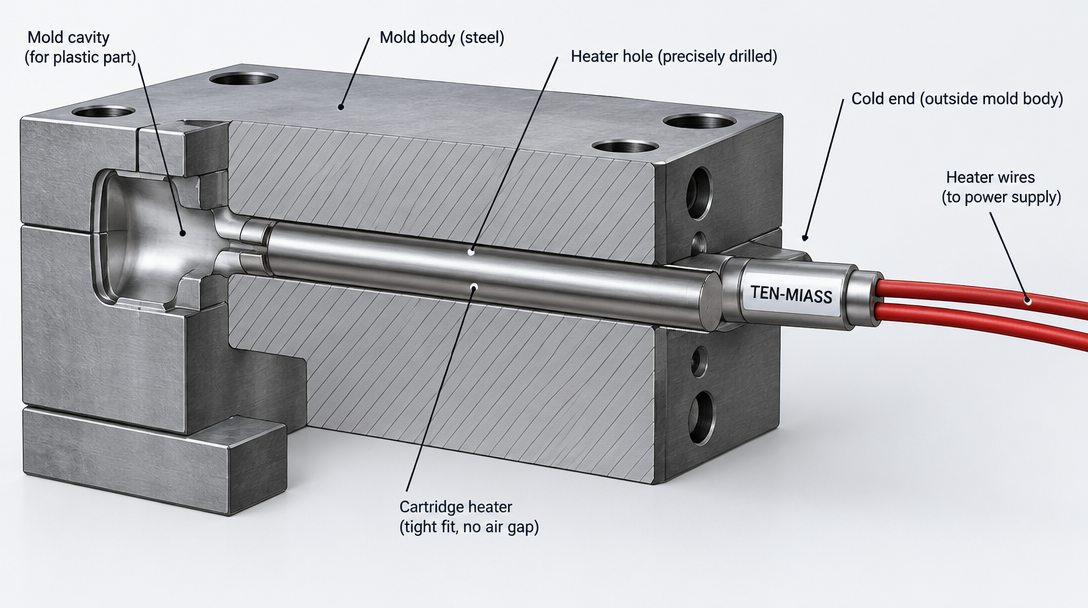

Патронный ТЭН в разрезе пресс-формы: плотная посадка в гнезде без зазора, контакты снаружи

Патронный ТЭН вставляется в высверленное гнездо пресс-формы, а не в жидкость. Посадка должна быть плотной по всей длине.

Опубликовано 28 октября 2026 · ТЭН-Миасс

Почему для малой формы допуск важнее, чем для крупной

На крупной пресс-форме гнездо под патрон обычно диаметром 16–25 мм, и зазор в 0,1 мм там растворяется на большой площади контакта. На малой форме, с гнездом 6–10 мм под ТЭН 1,5 кВт, та же абсолютная ошибка в 0,1 мм съедает заметную долю площади соприкосновения. Чем меньше диаметр, тем критичнее точность посадки: маленькая форма прощает меньше.

Патронные ТЭНы делают под чертёж заказчика, диаметр корпуса от 4 до 32 мм, длина от 30 до 6000 мм. Это не трубчатый ТЭН, который работает в жидкости или воздухе. Патрон вставляется в твёрдое тело формы, и весь теплообмен идёт через металлический контакт корпуса со стенкой гнезда. Если контакта нет, тепла тоже нет, только локальный перегрев самого нагревателя.

Таблица допусков по диаметру гнезда

Диаметр гнезда, мм	Диаметр патронного ТЭНа, мм	Риск при посадке «впритык» без допуска
6	5,8–5,9	Малая площадь контакта и так ограничена корпусом ТЭНа, зазор убирает её почти полностью
8	7,8–7,9	Локальный перегрев в точке минимального контакта, ускоренный износ изоляции в этом месте
10	9,8–9,9	Неравномерный прогрев формы вокруг гнезда, перепад температуры на поверхности отливки
12	11,8–11,9	То же плюс риск смещения ТЭНа внутри гнезда при вибрации пресса
16	15,8–15,9	Зазор не всегда заметен на глаз, но прогрев формы в районе гнезда проседает на 10–15 °C
20–25	минус 0,15–0,2 от номинала	Та же логика при большей мощности: нагреватель мощнее, цена перегрева в простое выше

Точные значения зависят от глубины гнезда, длины патрона и материала формы: приведённые цифры задают порядок величины. На каждый заказ допуск считаем под конкретный замер, а не берём универсальное число.

Пример: гнездо Ø10 мм под ТЭН 1,5 кВт

Клиент прислал замер отверстия в форме: Ø10 мм, глубина 80 мм, глухое. Если изготовить ТЭН ровно на Ø10 мм, при допусках станка и самой формы реальный зазор часто составляет 0,05–0,15 мм по диаметру. Немного на вид, но воздух проводит тепло примерно в 1500–2000 раз хуже стали. Даже тонкая воздушная прослойка работает как теплоизолятор между корпусом нагревателя и металлом формы.

На этом участке корпус ТЭНа держит тепло внутри себя, локальная температура оболочки растёт быстрее, чем рассчитано на максимальную температуру нагревателя. В остальной части гнезда, где контакт плотный, тепло уходит в форму нормально. Получается перепад: один конец гнезда прогрет, другой недогрет. На отливке это видно как недолив или разнотон поверхности, а сам ТЭН на перегретом участке выгорает раньше срока.

Поэтому на этот замер мы делаем патрон Ø9,8–9,9 мм. Он садится в гнездо плотно по металлу, без воздушной прослойки, и прогревает форму равномерно по всей длине 80 мм.

Частая ошибка заказа. «Сделайте ТЭН точно по диаметру отверстия, я замерил 10 мм»: формулировка, которая почти гарантированно даёт свободную посадку. Нужно прислать диаметр гнезда, а допуск на плотную посадку мы рассчитываем сами, под конкретную глубину и материал формы.

Что прислать для расчёта

Диаметр гнезда: по чертежу или замер индикаторным нутромером, не штангенциркулем на глаз
Глубина гнезда: глухое или сквозное, точный размер в миллиметрах
Мощность: в ваттах или киловаттах, под нужный прогрев формы
Длина холодной зоны: участок без нагрева, где выходят провода, не должен попадать внутрь формы
Напряжение: обычно 220 В, для группы ТЭНов иногда 380 В

Нужен патронный ТЭН под конкретное гнездо пресс-формы?

Пришлите диаметр, глубину и мощность. Посчитаем допуск под плотную посадку и сделаем по вашим размерам. От 1 шт., срок 7–14 дней.

Оформить заказ

Частые вопросы

Какой допуск по диаметру нужен патронному ТЭНу для пресс-формы?

Минус 0,1–0,2 мм от номинального диаметра гнезда. Для отверстия Ø10 мм патрон делают Ø9,8–9,9 мм, он входит плотно, без зазора, и передаёт тепло металлу формы по всей длине контакта.

Что будет, если патронный ТЭН вставить в отверстие с зазором?

Воздух между корпусом ТЭНа и стенкой гнезда почти не проводит тепло. В месте зазора нагреватель греется локально сильнее, форма вокруг него прогревается неравномерно. Итог: пятна недолива или коробление на отливке и ранний выход ТЭНа из строя на перегретом участке.

Можно ли заказать патронный ТЭН точно по диаметру, который я замерил штангенциркулем?

Нет. Нужно прислать номинальный диаметр гнезда по чертежу или реальный замер индикаторным нутромером, а допуск на посадку мы закладываем сами. Заказ «ТЭН строго по диаметру отверстия как есть» почти всегда даёт свободную посадку и зазор.

Какая мощность будет у ТЭНа 1,5 кВт по факту, с учётом допуска ГОСТ?

По ГОСТ 13268-88 допуск на мощность +5/−10 % от номинала. Для 1,5 кВт реальная мощность лежит в коридоре 1350–1575 Вт. Это нормально и не говорит о браке.

Какой минимальный диаметр патронного ТЭНа вы делаете?

От 4 до 32 мм по диаметру корпуса, длина от 30 до 6000 мм. Для малых пресс-форм чаще всего нужны патроны 6–12 мм.

Сколько стоит патронный ТЭН 1,5 кВт для пресс-формы?

Патронные ТЭНы считаются по таблице диаметр×длина, диапазон цен 2270–8600 ₽. Для малых форм на 1,5 кВт цена обычно ближе к нижней границе диапазона. Точный расчёт по диаметру и длине гнезда в день обращения.

Цена при закупке от 10 шт. Точный расчёт по диаметру и длине в день обращения.

Патронный ТЭН для малой пресс-формы не прощает приблизительности в диаметре. Отверстие под него нужно мерить точно, а допуск на посадку оставлять нам, а не округлять самостоятельно «чтобы точно влезло». Разница между плотной посадкой и зазором в десятые доли миллиметра: это разница между формой, которая греется ровно годами, и ТЭНом, который сгорает на зазоре через пару месяцев.

Подробнее о подборе патронных ТЭНов по диаметру и мощности: статья «Как подобрать патронный ТЭН по диаметру и мощности». Если нужна общая картина, что это за нагреватель и где применяется, смотрите «Что представляет собой патронный ТЭН».
