Патронный ТЭН Ø15×800 мм 1000 Вт: как выбрать и заменить
Сопротивление исправного патронного ТЭНа Ø15×800 мм на 1000 Вт при 220 В - 48,4 Ом, коридор по ГОСТ 13268-88 - 46,1-53,8 Ом. Удельная мощность на этих габаритах - 2,65 Вт/см², это диапазон для воздуха и сухого контактного нагрева, не для воды в баке. Главная ошибка при подборе аналога - разница в длине больше 2 мм: новый ТЭН не доходит до дна гнезда или выступает наружу и теряет контакт торцом.

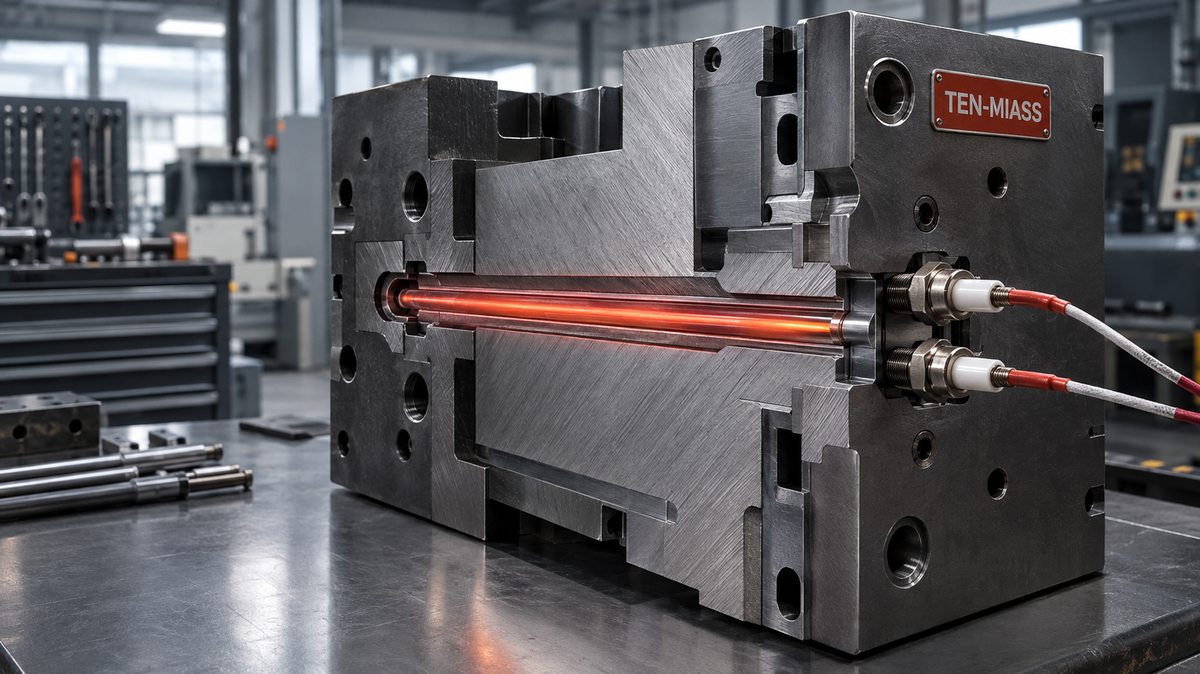

Патронный нагреватель Ø15×800 мм: трубчатая часть работает внутри нагреваемого узла, выводы и клеммы остаются на сухой стороне.
Для чего ставят ТЭН именно этих размеров
Патронный ТЭН диаметром 15 мм и длиной 800 мм - не самый ходовой типоразмер среди бытовых нагревателей, но стандартный для промышленных задач: нагрев пресс-форм литья пластика, вулканизаторов, прогрев матриц при экструзии, сушильные шкафы и камеры, калориферы. У всех этих применений общее - ТЭН работает в воздухе или в плотном механическом контакте с металлом, не погружён в жидкость.
Перед заказом замены снимаем штангенциркулем фактический диаметр оболочки, а не берём цифру с бирки. Допуск на диаметр у патронных ТЭН обычно минусовой, 0,1-0,2 мм, то есть реальная оболочка может быть 14,8-15,0 мм. Если калибр 15,0 мм не проходит в отверстие гнезда, разбираться нужно не с ТЭНом, а с посадочным местом: заусенец, нагар, деформация после перегрева.
Сколько должен показывать тестер на клеммах
48,4 Ом при 220 В - расчёт по R = U²/P = 220² / 1000. Это холодное сопротивление нового ТЭНа. У прогретого до рабочей температуры нихрома цифра на 0,1-0,3 Ом выше, в пределах погрешности обычного мультиметра.
| Напряжение | Расчёт R | Норма R, Ом | Коридор ГОСТ |
|---|---|---|---|
| 220 В | 220² ÷ 1000 | 48,4 | 46,1-53,8 |
| 230 В | 230² ÷ 1000 | 52,9 | 50,4-58,8 |
| 380 В (треугольник) | 380² ÷ 1000 | 144,4 | 137-160 |
| 380 В (звезда, фаза) | (380/√3)² ÷ 1000 | 48,1 | 45,8-53,5 |
| 110 В | 110² ÷ 1000 | 12,1 | 11,5-13,4 |
Если мультиметр показывает меньше 45 Ом - часть витков нихрома замкнута между собой, мощность будет выше паспортной и ТЭН перегорит раньше срока. Больше 54 Ом - подгорел контакт или нить частично выгорела, грев слабее заявленного. Подробная методика подбора замены по сопротивлению и маркировке - в статье как подобрать патронный ТЭН по диаметру и мощности.
Почему 2,65 Вт/см² хорошо для воздуха и мало для воды
Удельная мощность считается по ГОСТ 13268-88 как q = P / (π×d×L). Площадь рабочей части трубки Ø15×800 мм: S = 3,14 × 1,5 × 80 = 377 см². Делим 1000 Вт на 377 см², получаем q = 2,65 Вт/см².
| Среда | Допустимая q, Вт/см² | Подходит Ø15×800×1000 Вт |
|---|---|---|
| Воздух, естественная конвекция | 2,0-3,0 | да, в середине диапазона |
| Воздух с обдувом (калорифер) | 5,0-7,0 | недогруз, можно короче или мощнее |
| Контактный нагрев (пресс-форма, плита) | 3,0-5,0 | у нижней границы, работает с запасом |
| Вода в баке, стоячая | 3-5 | ниже диапазона, избыточные габариты |
| Пар | 2,0-2,5 | на верхней границе, допустимо |
Если этот же ТЭН поставить в бак с водой вместо воздушной сушильной камеры, он не сгорит, но габариты и мощность окажутся избыточными для задачи - вода снимает тепло охотнее воздуха, а 800 мм трубки для киловатта в воде обычно не нужны. Разбор того, что требует ГОСТ от конструкции ТЭНа и почему допуск считают именно по мощности, а не по сопротивлению - в статье ГОСТ 13268-88 простыми словами.
Что проверить перед заменой: таблица
| Признак | Причина | Что делать |
|---|---|---|
| Зона греется слабее, чем раньше | Сопротивление выросло выше 54 Ом, подгорел контакт | Заменить ТЭН, проверить клеммы на окисление |
| Автомат выбивает при включении | Пробой изоляции на корпус, сопротивление изоляции ниже 50 МОм | Заменить ТЭН, не включать до замены |
| Новый ТЭН не входит в гнездо | Диаметр с плюсовым допуском или нагар в отверстии | Прочистить гнездо, проверить калибром 15,0 мм |
| ТЭН упирается, не доходит до дна | Фактическая длина больше 800 мм на 2+ мм | Заказать точно по замеру старого, не по каталожной марке |
| Локальный перегрев возле выводов | Зазор между ТЭНом и стенкой гнезда, нет плотного контакта | Нанести теплопроводящую пасту, осадить ТЭН до упора |
Как снять старый ТЭН без повреждения гнезда
- Обесточить линию полностью, не кнопкой на панели - вынуть провод из автомата или закрыть рубильник.
- Снять крышку клеммной колодки, промаркировать провода, ослабить гайки на выводах.
- Если ТЭН прикипел, прогреть гнездо техническим феном до 120-150°C - металл расширяется, посадка ослабевает. Открытый огонь не использовать, рядом обычно пластиковая изоляция проводов и термопара.
- Тянуть строго вдоль оси, без раскачивания в сторону - перекос разбивает отверстие и следующий ТЭН будет сидеть свободнее нужного.
- После извлечения осмотреть гнездо: нагар, заусенцы, следы перегрева по цвету металла.
Как поставить новый ТЭН
Протереть новый ТЭН от смазки. На цилиндрическую часть нанести теплопроводящую пасту тонким слоем - без неё воздушный зазор между оболочкой и стенкой гнезда снижает теплоотдачу и локально перегревает трубку в этом месте. Вставить рукой до упора, довести до дна лёгким ударом через бронзовую или латунную выколотку (не через сталь - собьёте торец). Затянуть клеммные гайки без перетяжки резьбы. После монтажа обязательно проверить сопротивление изоляции мегаомметром - норма не менее 50 МОм в холодном состоянии. Если меньше - в линию не включать, разбираться с изоляцией выводов.
Какой материал оболочки нужен
Для сухого контактного нагрева без влаги и химии - обычная углеродистая сталь 10, дешевле и держит нужный ресурс. Если рядом пар, конденсат или агрессивная среда - берём нержавейку AISI 321 (08Х18Н10Т, в документах иногда «10Т»): она стабилизирована титаном и не ведёт себя как обычная нержавейка на стыке сварных швов. Чистый титан для такого применения не нужен, его берут только под сильно агрессивные среды типа хлоридов или кислот - для пресс-форм и сушильных камер это избыточно.
Сколько стоит патронный ТЭН Ø15×800 мм на 1000 Вт
По калькулятору ТЭН-Миасс цена зависит от партии: при заказе 1 шт - 27 300-29 960 ₽, при заказе от 10 шт - 10 200-11 200 ₽ за штуку, от 20 шт - около 9 750-10 700 ₽ за штуку. Разброс внутри партии объясняется исполнением: прямой корпус дешевле Г-образного, провод до 200°C дешевле термостойкого, оплётка и гофра на выводах - отдельная позиция. Цены при закупке от 10 шт, точный расчёт - по чертежу в день обращения.
- Фото или чертёж старого ТЭНа с размерами (диаметр, длина, длина выводов)
- Напряжение и мощность с маркировки, если она читается
- Форма: прямой или Г-образный, угол загиба
- Среда работы: воздух, пар, контакт с металлом, вода
- Нужна ли оплётка/гофра на выводах и температурный класс провода
- Количество штук - цена за единицу падает уже с 10 шт
