Патронный ТЭН 125 Вт для картера «Инея»: почему самодельная замена паяльником обходится дороже штатной
Картерный нагреватель компрессора «Иней» - патронный ТЭН 22×125 мм на 125 Вт, 220 В. Сопротивление нового элемента 387 Ом, коридор по ГОСТ 13268-88 составляет 369-430 Ом. Удельная мощность всего 1,45 Вт/см², элемент рассчитан греть масло неделями подряд, а не короткими включениями, как паяльник. Цена штатного нагревателя при заказе от 10 шт - 4240-4650 ₽ за штуку, при заказе 1 шт выходит почти втрое дороже из-за наценки на малую партию.

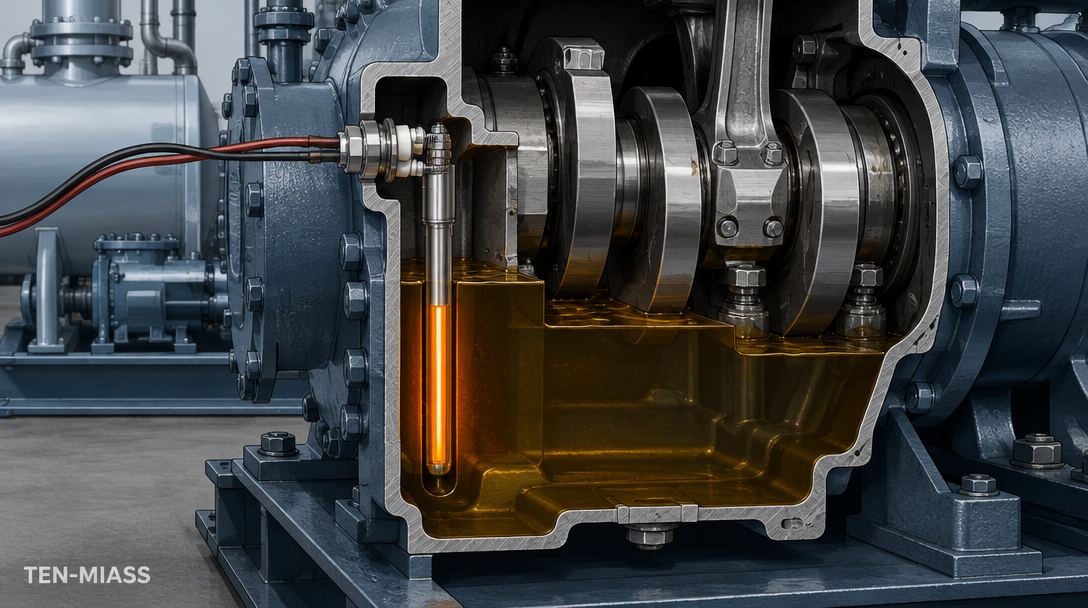

Патронный ТЭН в гнезде картера: трубка греет масло, контактная головка снаружи на сухой стороне
Зачем в картере компрессора вообще стоит нагреватель
В остановленном компрессоре масло в картере - самое холодное место во всей машине. Пары аммиака конденсируются и мигрируют именно туда, растворяясь в масле. За сутки простоя в неотапливаемом машинном зале в масле может скопиться заметный объём жидкого хладагента, визуально это никак не видно.
При пуске давление в картере падает, растворённый аммиак начинает резко вскипать прямо в масле. Масло вспенивается и частично уходит вместе с паром в цилиндры и нагнетательную линию. Подшипники коленвала и шатунов на несколько секунд остаются без смазки - на агрегатах типа «Иней», которые работают по 15-20 лет без капремонта, такие пуски сокращают ресурс быстрее, чем любой другой фактор.
Патронный ТЭН в картере решает задачу просто: поддерживает масло на 15-20 °C выше температуры конденсации хладагента в остановленном состоянии, аммиак не накапливается в жидком виде. Термостат или реле времени включает нагреватель при остановке компрессора и выключает перед пуском или сразу после него.
Симптомы неисправного нагревателя картера
| Признак | Причина | Что делать |
|---|---|---|
| Компрессор гудит и выбрасывает масло в первые секунды после долгого простоя | Нагреватель не грел картер, аммиак мигрировал в масло | Прозвонить нагреватель, проверить напряжение на клеммах и работу термостата |
| Сопротивление нагревателя выше 430 Ом | Частичное выгорание нихромовой нити или подгорел контакт | Заменить патрон, контакт не восстанавливается перепайкой |
| Сопротивление ниже 369 Ом или близко к нулю | Межвитковое замыкание спирали | Заменить, ремонту не подлежит |
| Напряжение есть, нагреватель тёплый, а масло у стенки картера холодное | Воздушный зазор в гнезде из-за несовпадения диаметра, часто после самодельной замены | Проверить посадку патрона, зазор устранить нельзя - ставить элемент нужного диаметра |
| Нагреватель работает, но через 2-3 месяца выгорает снова | Непрофильный элемент не держит непрерывный режим под маслом | Ставить патрон, рассчитанный на постоянную работу в жидкости, а не на импульсный нагрев |
Почему паяльник - не замена нагревателю картера
На ремонтных участках такая замена встречается регулярно: нагреватель картера сгорел, подходящего патрона на складе нет, а нагревательный элемент от 40-60-ваттного паяльника лежит в ящике и физически похож по диаметру. Разница не в форме, а в режиме работы.
Паяльник включается на минуты, термостат или ручное управление дают ему остыть. Нагреватель картера включается на часы и сутки без остановки, пока компрессор стоит в резерве. У паяльникового элемента выше локальная удельная мощность на малой площади керамического сердечника, он не проектировался держать этот режим месяцами в масляной среде - изоляция деградирует, а герметичность вывода проводов не рассчитана на постоянный контакт с маслом под давлением паров.
| Критерий | Элемент от паяльника | Штатный патронный ТЭН |
|---|---|---|
| Расчётный режим | Короткие включения с паузами | Непрерывная работа неделями |
| Герметичность вывода | Не рассчитана на длительный контакт с маслом | Сальник и изолятор под постоянное погружение |
| Посадка в гнездо | Диаметр и длина подбираются на глаз, часто с зазором | Изготовлен точно под посадочный размер 22×125 мм |
| Удельная мощность | Выше, локальный перегрев керамики | 1,45 Вт/см², равномерный нагрев по длине |
| Ресурс в непрерывном режиме | Недели, затем межвитковое замыкание | Годы при штатной эксплуатации |
Расчёт: как проверить нагреватель по сопротивлению
Формула одна и та же для любого ТЭНа: R = U² / P. Для картерного нагревателя «Инея»:
R = 220² / 125 = 48 400 / 125 = 387,2 Ом
Это цифра для нового холодного элемента. ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для 125 Вт это 112,5-131,25 Вт, пересчёт через R = U²/P даёт несимметричный коридор сопротивления:
| Мощность | Формула | Сопротивление, Ом |
|---|---|---|
| 131,25 Вт (+5 %) | 220² ÷ 131,25 | 368,8 (нижняя граница) |
| 125 Вт (номинал) | 220² ÷ 125 | 387,2 |
| 112,5 Вт (−10 %) | 220² ÷ 112,5 | 430,2 (верхняя граница) |
Коридор исправного нагревателя - 369-430 Ом. Удельная мощность элемента: площадь трубки 22×125 мм равна 86,4 см², при 125 Вт это 1,45 Вт/см² - низкая плотность специально для долгой работы в масле без локального перегрева.
Типоразмеры патронных ТЭН для компрессорных картеров
Диаметр патронных ТЭН у нас - от 4 до 32 мм, длина от 30 до 6000 мм, изготовление под чертёж или образец. Для картеров компрессоров разных типоразмеров встречаются такие соотношения:
| Типоразмер, Ø×L | Типичная мощность | Где встречается |
|---|---|---|
| 16×100 мм | 60-90 Вт | Малые холодильные агрегаты, сплит-системы |
| 22×125 мм | 100-150 Вт | Средние поршневые компрессоры, в т.ч. «Иней» на 125 Вт |
| 25×150 мм | 150-250 Вт | Крупные поршневые и винтовые компрессоры |
| 32×200 мм | 250-400 Вт | Холодильные машины большой мощности |
Точные диаметр и длину для конкретной модели компрессора лучше снять с гнезда в картере, а не с паспорта оборудования: на практике на одну машину за десятилетия эксплуатации ставили нагреватели разных заводов с небольшим разбросом размеров.
Сколько стоит патронный ТЭН 22×125 мм, 125 Вт
Расчёт по калькулятору ТЭН-Миасс, уровень «норма»:
- При заказе от 10 шт - 4240-4650 ₽ за штуку. Цена снижается за счёт распределения подготовки оснастки на партию.
- При заказе 1 шт - около 11300-12400 ₽. Формула удваивает издержки на единичное изготовление: та же подготовка, что и на партию, ложится на одно изделие.
Для хладоцеха, где одновременно работает несколько однотипных машин, разумнее заказывать сразу 2-3 запасных патрона на склад, а не каждый раз оформлять единичный заказ по факту поломки. Цены при закупке от 10 шт. Точный расчёт - в день обращения по фото или чертежу.
Нужен патронный ТЭН под конкретный компрессор?
Пришлите диаметр и длину гнезда, мощность с шильдика нагревателя - сделаем по вашим размерам. От 1 шт., отгрузка 7-14 дней.
Оформить заказЧто прислать для расчёта
- Диаметр и глубину посадочного гнезда в картере (замерить штангенциркулем, не по памяти)
- Мощность и напряжение со шильдика старого нагревателя, если он сохранился
- Фото клеммной головки: прямые выводы или штатный разъём
- Длину проводов от головки до клеммной коробки
- Марку компрессора и агрегата, если шильдика нагревателя нет: по марке подбираем размер из практики других заказов
Главная ошибка при выборе
Экономия на паяльниковом элементе вместо штатного патрона - ложная экономия. Разница в цене между нормальным нагревателем и подручным решением - несколько тысяч рублей. Цена ошибки, если масло вспенится на пуске после простоя, не в нагревателе, а в компрессоре: перешлифовка шеек коленвала или замена вкладышей стоит на порядок дороже самого дорогого патрона.
