Патронный ТЭН 550 Вт 220 В: производство по чертежу заказчика
Короткий ответ: патронный ТЭН 550 Вт на 220 В имеет номинальное сопротивление 88 Ом (220² ÷ 550). Его делают под точный диаметр и длину посадочного отверстия в детали, от 4 до 32 мм в диаметре и от 30 мм до 6 метров в длину. Главная причина раннего выхода из строя не мощность, а зазор при посадке: воздушный промежуток между корпусом ТЭНа и металлом детали резко снижает теплоотдачу.
Где применяется патронный ТЭН и почему диаметр посадки критичен
Патронный ТЭН, его ещё называют картриджным или ТЭНП, это компактный цилиндрический нагреватель. Он вставляется в заранее подготовленное отверстие в металлической детали. Внешне похож на патрон или картридж: прямая трубка небольшого диаметра с проводами на одном конце.

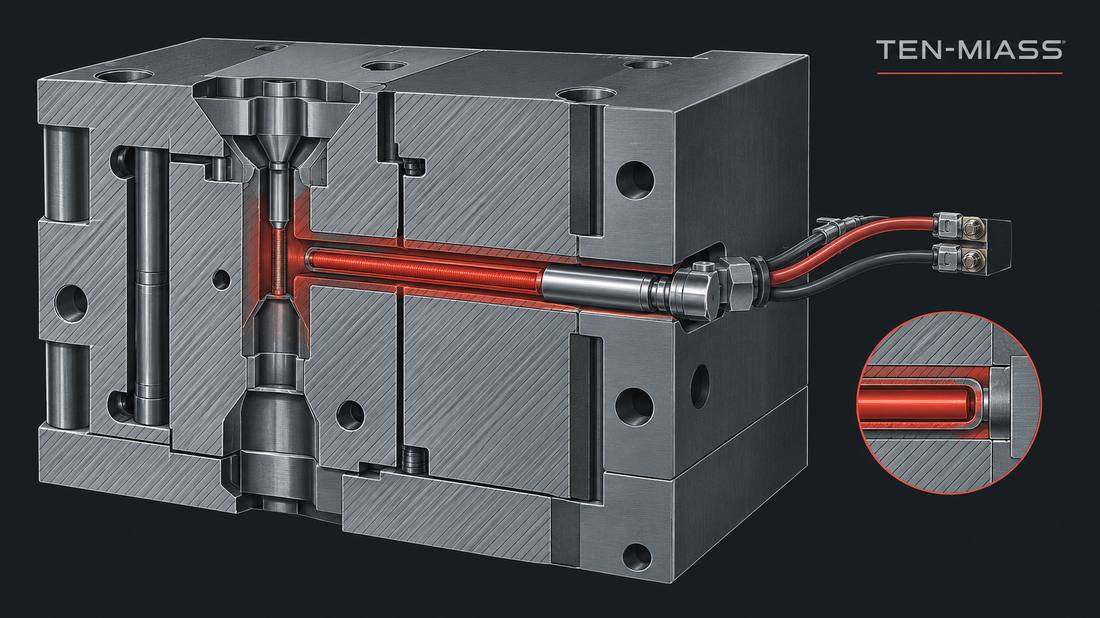

Типичные места установки: каналы пресс-форм для разогрева литника и формующей полости, нагревательные плиты небольших станков, зона сопла экструдера, блоки лабораторного и испытательного оборудования. Во всех этих случаях ТЭН не контактирует напрямую со средой вроде воды или масла, он греет саму металлическую деталь через плотный контакт стенки.
Именно поэтому диаметр посадки важнее мощности. ТЭН передаёт тепло в деталь через металлический контакт корпуса со стенкой отверстия. Если между ними есть зазор, греться начинает в первую очередь воздух в этом зазоре, а он проводит тепло в сотни раз хуже стали. Корпус нагревателя удерживает тепло внутри себя, локальная температура спирали растёт выше расчётной, и элемент выгорает за недели вместо нормального срока службы в полтора-два года.
550 Вт на 220 В это небольшая мощность, обычная для точечного прогрева одного узла: канала литника, небольшого металлического блока, локальной зоны формы, а не всей детали целиком.
Сопротивление патронного ТЭНа 220 В по мощности
Сопротивление считается по формуле R = U² ÷ P. ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5% сверху, −10% снизу. Коридор сопротивления из-за этого получается несимметричным.
| Мощность, Вт | Номинал R, Ом | Коридор ГОСТ, Ом |
|---|---|---|
| 100 | 484,0 | 461,0-537,8 |
| 300 | 161,3 | 153,7-179,3 |
| 550 | 88,0 | 83,8-97,8 |
| 750 | 64,5 | 61,5-71,7 |
| 1000 | 48,4 | 46,1-53,8 |
Для 550 Вт на 220 В: при верхней границе мощности 577,5 Вт (+5%) сопротивление падает до 83,8 Ом, при нижней границе 495 Вт (−10%) растёт до 97,8 Ом. Замер мультиметром вне диапазона 83,8-97,8 Ом говорит об уже частично выгоревшей спирали, даже если ТЭН ещё греет.
Признак неисправности → причина → что менять
| Признак | Причина | Что менять |
|---|---|---|
| ТЭН выгорает через 1-2 месяца при обычной нагрузке | Диаметр корпуса меньше отверстия на 0,3-0,5 мм, воздушный зазор снижает теплоотвод | Заказать ТЭН под точный диаметр отверстия, зазор не более 0,1-0,2 мм |
| Деталь греется неравномерно, один край холоднее | Длина ТЭНа меньше рабочей длины канала, тёплая зона не доходит до края | Указать точную длину нагреваемой зоны при заказе, не только длину отверстия |
| Автомат выбивает при включении формы | Пробой изоляции из-за локального перегрева в зоне плохого контакта со стенкой | Замена элемента, контроль посадки по диаметру, проверка сопротивления изоляции |
| Провода на холодном конце греются и дубеют | Зазор в канале перегревает весь корпус, включая вывод с проводами | Точная посадка по диаметру, холодный конец вынесен за пределы разогретого блока |
| Форма дольше обычного выходит на рабочую температуру | Часть элементов уже частично выгорела, фактическая мощность упала | Проверить сопротивление по таблице выше, при отклонении заменить |
Что прислать для расчёта патронного ТЭНа на замену
- Точный диаметр посадочного отверстия, замеренный штангенциркулем, не на глаз
- Длину нагреваемого канала или глубину отверстия
- Нужную мощность и напряжение (если прежний ТЭН сгорел без маркировки, пришлите фото остатков с биркой)
- Длину проводов на холодном конце, нужна ли оплётка или термостойкий провод
- Материал детали: сталь и алюминий прогреваются и остывают с разной скоростью, это влияет на расчёт
По этим пяти пунктам подбирается диаметр корпуса, база по таблице длины и материал оболочки, обычно в день обращения.
Почему зазор для удобства монтажа это ошибка
Заказать патронный ТЭН с зазором больше 0,1-0,2 мм, чтобы проще входил в отверстие без подгонки, кажется разумным решением на этапе монтажа. На практике это обратная сделка: теплопередача падает, элемент перегревается изнутри и быстро выгорает именно из-за зазора, а не из-за самой мощности. Повторный заказ той же мощности с тем же допуском повторит ту же поломку через те же недели.
Разумный подход: замерить отверстие штангенциркулем до сотых долей миллиметра и заказать ТЭН под этот размер с минимальным технологическим зазором. Разница в неделю ожидания точного изделия против месяца эксплуатации и повторной покупки решается не в пользу «удобной» посадки.
Нужен патронный ТЭН 550 Вт под ваше отверстие?
Изготовим по точному диаметру и длине посадочного места, от 1 шт., срок 7-14 дней.
