Патронный ТЭН 350 Вт 220 В: как подобрать и заказать

Патронный ТЭН на 350 Вт и 220 В почти всегда укладывается в диаметр 10-12 мм и длину 75-140 мм, конкретное сочетание задаёт нужная плотность нагрева. Сопротивление на холодном элементе 138,3 Ом, по ГОСТ 13268-88 годный коридор 131,7-153,7 Ом. При заказе от 10 штук цена от 3950 до 4800 ₽ за штуку, срок изготовления 7-14 рабочих дней.

Где ставят патронный ТЭН на 350 Вт

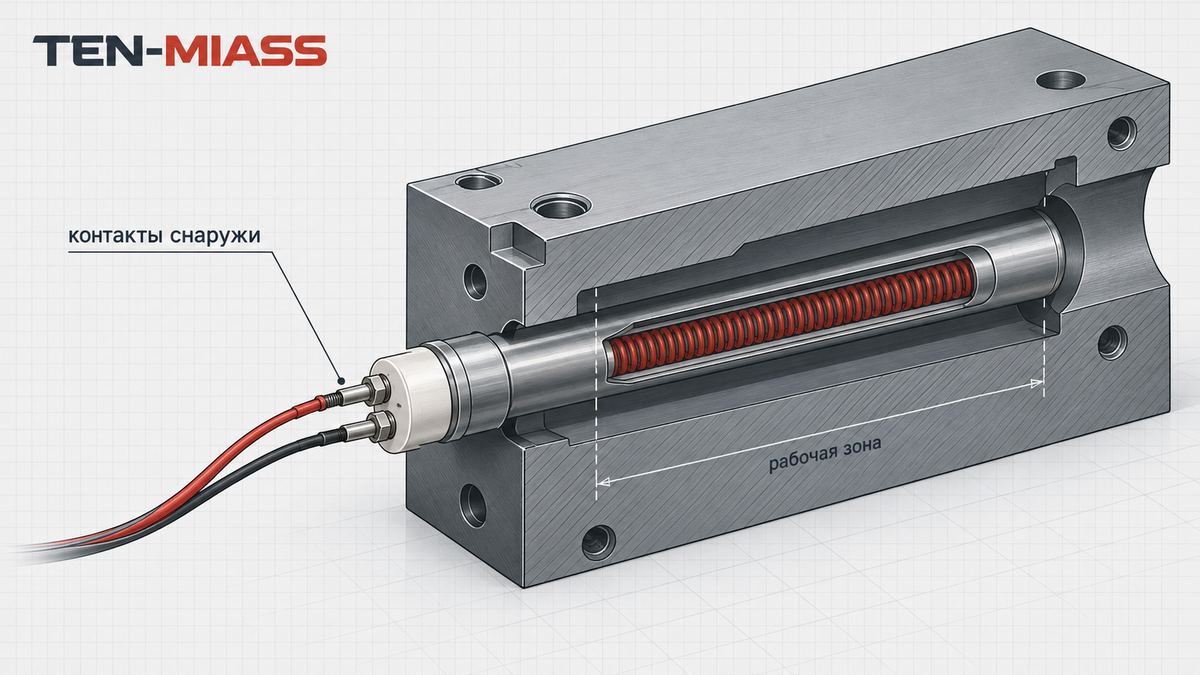

Форма термопластавтомата на 12 гнёзд, в каждом гнезде по картриджу на 330-400 Вт. Такая раскладка встречается у литейщиков чаще, чем один мощный нагреватель на весь блок: проще держать температуру по зонам и дешевле менять один вышедший из строя элемент, а не весь узел.

Кроме пресс-форм патронный ТЭН на 350 Вт ставят в горячеканальные системы, лабораторные термостаты, блоки экструдеров, сушильные камеры для мелких деталей и инкубаторы. Типовая жалоба перед заказом звучит так: «форма греется неравномерно, один картридж не держит температуру» или «выбивает автомат, хотя элемент внешне целый». В обоих случаях первым делом проверяют сопротивление, а не меняют элемент наугад.

Таблица подбора: диаметр, длина, цена

Цены при закупке от 10 шт. Точный расчёт по чертежу или фото старого образца.

При одинаковой мощности 350 Вт короткий и толстый элемент даёт выше плотность нагрева: нагревается резче, подходит для точечного прогрева формы рядом с литником. Длинный и тонкий элемент прогревает равномернее на всей длине, его берут под вязкие среды и протяжённые каналы. Обе конфигурации у нас в производстве, можно посмотреть готовые образцы 10×140 мм на 350 Вт и 12×95 мм на 350 Вт.

Как считается сопротивление и допуск по ГОСТ

Формула одна и та же для любого нагревателя: R = U² / P. Подставляем номинал:

R = 220² / 350 = 48 400 / 350 = 138,3 Ом

ГОСТ 13268-88 нормирует допуск по мощности, не по сопротивлению: +5% сверху и −10% снизу от номинала. Для 350 Вт это диапазон 315-367,5 Вт. Пересчитываем через ту же формулу:

• при 367,5 Вт: R = 48 400 / 367,5 = 131,7 Ом, это нижняя граница
• при 315 Вт: R = 48 400 / 315 = 153,7 Ом, это верхняя граница

Что прислать для расчёта

Чтобы изготовить элемент под конкретное гнездо, нужны размеры посадочного места, а не только мощность и напряжение:

• диаметр посадочного отверстия или прежнего элемента, замеренный штангенциркулем, не на глаз
• длина рабочей части и отдельно длина вывода проводов
• материал оболочки, если он важен для среды: сталь 10 для воздуха и масла, нержавейка AISI 304 для воды и пара
• тип вывода: прямой провод, Г-образный загиб или разъём
• количество штук и фото или чертёж образца, если делаем аналог взамен сгоревшего
• срок, если он жёсткий: скажем сразу, успеваем или нет

Частые вопросы

Подробнее о подборе диаметра и мощности под разные задачи в статье как подобрать патронный ТЭН по диаметру и мощности, а что такое патронный нагреватель и из чего он состоит в материале что представляет собой патронный ТЭН.
