Оребрённый ТЭН резьба G1/2: как выбрать и заменить
Наружный диаметр резьбы G1/2 около 20,9 мм. Через такой штуцер проходит только один стержень ТЭНа без петли, поэтому мощность одного оребрённого элемента на G1/2 обычно ограничена 1,5-2 кВт. Для малых сушильных шкафов, инкубаторов и компактных калориферов этого хватает. Если по расчёту тепла нужно больше, вопрос выбора резьбы снимается сам: берут блок из нескольких элементов или штуцер покрупнее.
Зачем нагревателю рёбра
У гладкой трубки ТЭНа площадь теплоотдачи равна площади её боковой поверхности. В воде или масле этого хватает: жидкость сама уносит тепло, плотно прилегая к стенке. В воздухе плотность среды в сотни раз меньше, и та же трубка греет воздух медленно, корпус перегревается раньше, чем успевает отдать мощность.

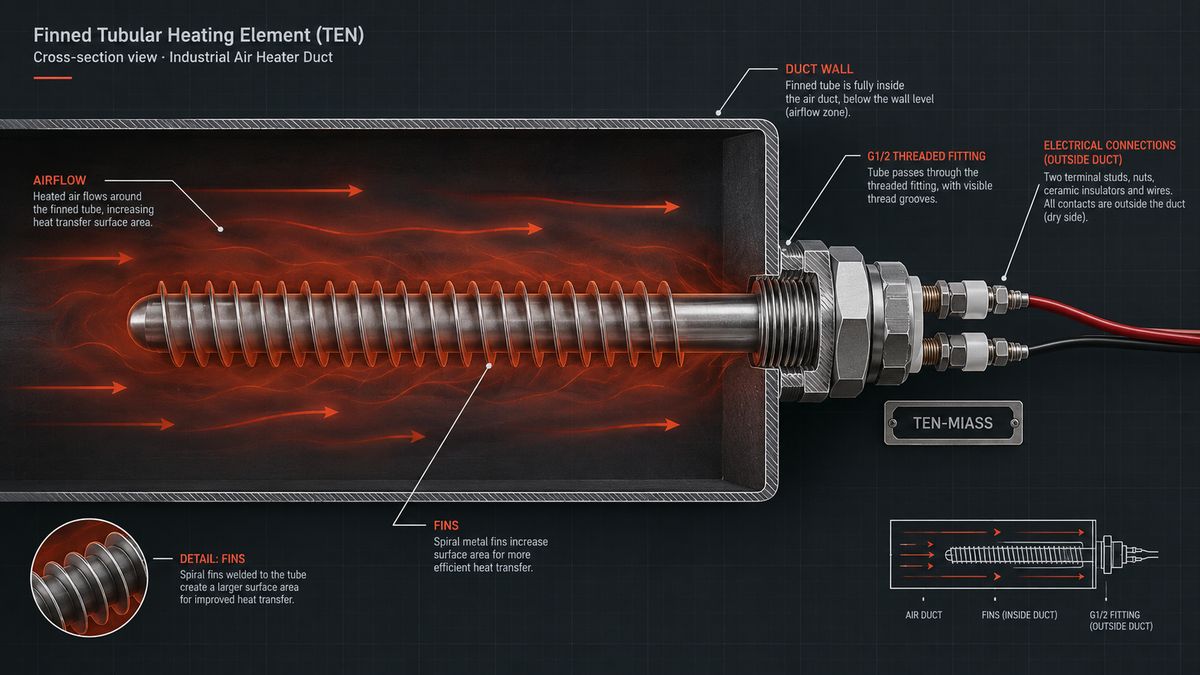

Решение простое: на трубку навивают или насаживают металлическую ленту кольцом, так получается ребро. На отрезке той же длины площадь контакта с воздухом вырастает в 2-4 раза в зависимости от шага навивки. Отсюда и применение: воздухонагреватели, калориферы приточной вентиляции, сушильные камеры, тепловые завесы, инкубаторы, промышленные печи с обдувом.
Почему резьба G1/2 держит потолок по мощности
Штуцер ТЭНа это не только крепление в стенку, это ещё и проход для двух контактных стержней. У метрической и трубной резьбы малого диаметра (G1/2, M18, M20) места физически хватает только на одну трубку без изгиба. Как только нужно провести ТЭН петлёй, согнутой в шпильку, с двумя рабочими ветвями в одном штуцере, диаметр отверстия вырастает и резьба уходит в категорию G3/4 и крупнее.
Отсюда вытекает ограничение по мощности: один стержень означает одну спираль на всю длину тубуса, и больше определённого предела с него не снять без перегрева нихрома. На практике для G1/2 это 1,5-2 кВт в зависимости от длины трубки и условий обдува. Подробнее про то, чем G1/2 отличается от других дюймовых и метрических резьб ТЭНа, разбирали в статье какая резьба у ТЭН: М14, М18 или дюймовая G.
Таблица подбора: признак, причина, что менять
| Признак | Причина | Что менять |
|---|---|---|
| По расчёту нужна мощность выше 2 кВт на точку врезки | Один стержень в G1/2 физически не несёт нужную площадь оребрения | Блок из нескольких оребрённых ТЭНов на одном фланце либо переход на G3/4, G1 |
| ТЭН не греет, резьба и рёбра целы | Обрыв нихромовой спирали, чаще в месте выхода из гермоввода | Замена на аналог с тем же шагом оребрения и длиной тубуса |
| Течь по резьбе G1/2 | Цилиндрическая резьба не держит герметичность сама, нужен торцевой уплотнитель | Новая прокладка или фум-подмотка под торец штуцера, не полагаться на резьбу |
| Элемент перегорает за недели без видимой причины | Работает без принудительного обдува, нагрузка выше 2,5 Вт/см² | Добавить вентилятор либо взять элемент с меньшей удельной мощностью |
| Штуцер «вроде похож», но не вкручивается | Перепутали G1/2 (≈20,9 мм, профиль 55°) с метрической М20 или М22 (профиль 60°) | Замерить штангенциркулем наружный диаметр и указать в заявке букву G или М |
Как посчитать мощность под воздух
Для нагрева потока воздуха применяют формулу через объёмную теплоёмкость: Q (кВт) = L × ΔT / 2980, где L это расход воздуха в м³/ч, а ΔT разница между температурой на входе и нужной температурой на выходе.
Пример из заявки. Сушильный шкаф небольшого цеха, расход воздуха в камере 180 м³/ч, нужно поднять температуру с +15 до +45 °C (ΔT = 30).
Q = 180 × 30 / 2980 = 1,81 кВт
Округляем до 2 кВт с запасом на теплопотери через стенки камеры. Такая мощность укладывается в возможности одного оребрённого элемента на G1/2, то есть резьбу можно не укрупнять.
Другой пример: калорифер на вентиляционную линию с расходом 900 м³/ч и тем же перепадом 30 °C даст Q = 900 × 30 / 2980 = 9,06 кВт. Это уже выше предела одного штуцера G1/2, здесь нужен блок из нескольких элементов на общем фланце или переход на крупную резьбу.
Материал оболочки и шаг оребрения
Для сухого воздуха без агрессивных примесей по умолчанию берут сталь 10 (углеродистая) или AISI 304 (08Х18Н10), если камера с паром или повышенной влажностью. Для температур 300-500 °C и постоянного перегрева подходит AISI 321 (08Х18Н10Т), титан-стабилизированная сталь устойчива к температурным циклам лучше обычной нержавейки.
- Шаг 5 мм — максимум площади на коротком отрезке, но выше сопротивление потоку воздуха.
- Шаг 7 мм — рабочий вариант для большинства сушильных камер и калориферов до 150 °C с обдувом.
- Шаг 10-15 мм — для высоких температур, чтобы корень ребра не перегревался и спираль не выгорала раньше срока.
Что прислать, чтобы резьбу и мощность подобрали точно
- Назначение: сушильный шкаф, калорифер приточной вентиляции, инкубатор, тепловая завеса
- Расход воздуха в м³/ч или объём камеры и время выхода на режим
- Температура на входе и нужная температура на выходе
- Напряжение питания: 220 или 380 В
- Если это замена, маркировку старого ТЭНа или фото штуцера с линейкой
- Материал оболочки, если среда с паром, хлором или другой агрессивной примесью
Оребрённых ТЭНов нет в прайс-калькуляторе: слишком много переменных по шагу, длине и материалу ребра. Цену считаем по присланным данным или фото в день обращения.
Когда G1/2 всё же не подходит
Кроме превышения мощности есть ещё две причины уйти от G1/2. Первая: оборудование рассчитано на блок-ТЭН с несколькими элементами на одном фланце, тогда резьба каждого штуцера вторична, монтаж идёт через фланцевое соединение, подробнее про такие узлы в статье про фланцевые ТЭНы по чертежу. Вторая: готовая бобышка на оборудовании уже под другую резьбу, тогда менять штуцер бессмысленно, проще сделать ТЭН под то, что есть, и прислать нам фото или маркировку ответной гайки.
Если резьба на штуцере не оребрённая, а обычная для подключения проводки, порядок подбора и подключения разбирали в статье резьба ТЭН G1/2 и подключение. Применение оребрённых элементов в вытяжных и калориферных установках смотрите в материале про оребрённый ТЭН для калорифера.
