Коротко: финишный ТЭН = оребрённый нагреватель с чистыми концами трубки без рёбер (финишами). Для замены в калорифере нужны три замера: длина рабочей зоны с рёбрами, длина каждого финиша, тип окончания (гладкое, резьба, фланец). Без этих данных производство не может изготовить точный аналог.
Ошибка повторяется регулярно: клиент присылает заявку с мощностью и напряжением, получает ТЭН, начинает монтировать — и обнаруживает, что рёбра упираются в трубную доску. Или наоборот: финиши торчат слишком коротко, и гайку невозможно накрутить с внешней стороны. Переделка занимает ещё 7-10 рабочих дней. Чтобы этого не случилось, разберём, как устроено крепление и что нужно измерить.

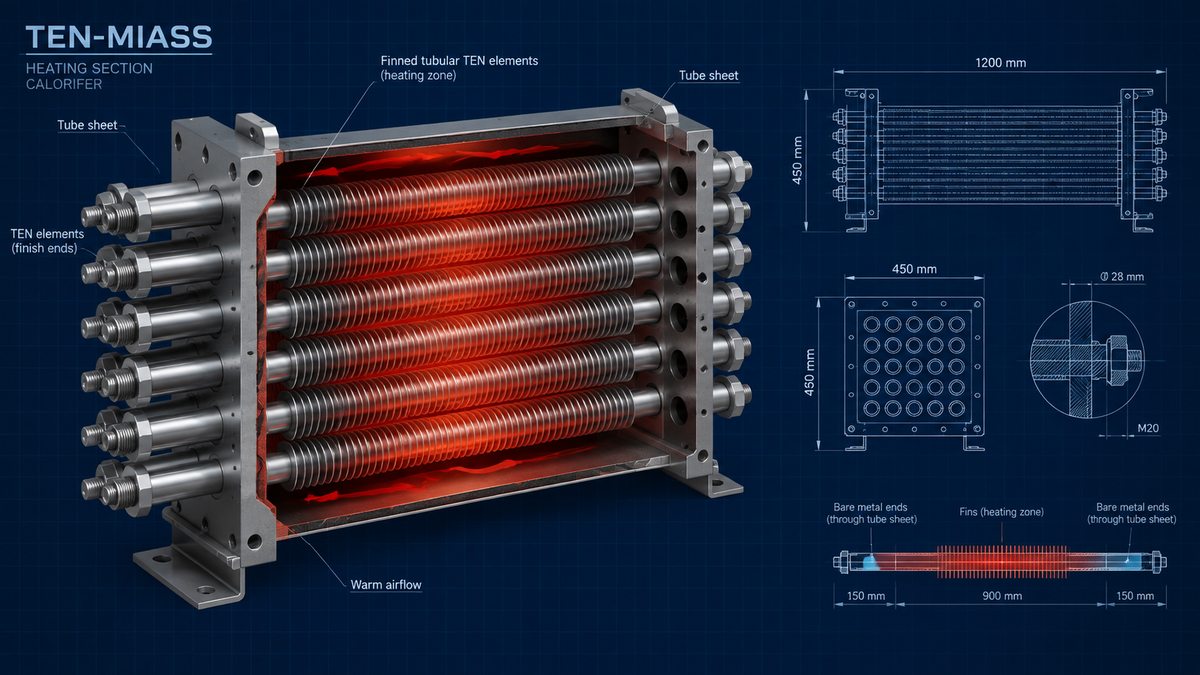

Как ТЭН крепится в трубной доске калорифера — роль финишей
Промышленный воздушный калорифер — это секция с двумя боковыми пластинами, которые называются трубными досками. В них просверлены отверстия под диаметр трубки ТЭН. Нагреватель проходит через оба отверстия насквозь: рёбра остаются в воздушном пространстве между досками и греют проходящий воздух, а оба конца трубки выходят наружу.
Вот эти выступающие концы без рёбер и называются финишами. На них накручиваются гайки, или трубку развальцовывают, или фиксируют через резьбовой штуцер. Финиши удерживают ТЭН в секции и не дают ему сдвинуться вдоль оси при тепловом расширении.
Тип окончания финиша бывает трёх видов:
- Гладкая трубка — для развальцовки или мягкого уплотнения
- Резьба М14/М16/М18 — под гайку с шайбой, самый распространённый вариант
- Фланец — приваренный или накатанный, для тяжёлых промышленных секций
Параметры финиша: таблица
| Параметр финиша | На что влияет | Типичные значения |
|---|---|---|
| Длина финиша | Войдёт ли ТЭН в трубную доску и хватит ли резьбы под гайку | 30-60 мм (доска 10-30 мм + выход 20-30 мм) |
| Диаметр трубки на финише | Соответствие отверстию в трубной доске | 16, 19, 22 мм |
| Тип окончания | Способ фиксации в доске | Гладкое / резьба М14-М18 / фланец |
| Длина рабочей зоны (с рёбрами) | Расстояние между внутренними поверхностями трубных досок | 200-3000 мм |
| Шаг рёбер | Теплоотдача и аэродинамическое сопротивление | 4-6 мм при 5-6 м/с; 6-8 мм при 3-4 м/с |
| Материал рёбер | Допустимая температура поверхности | Алюминий до 250°С; сталь до 500°С |
Как снять правильные размеры с вашего ТЭН для замены
Если старый ТЭН ещё не демонтирован, начните с измерения секции: расстояние между внутренними поверхностями трубных досок — это длина рабочей зоны. Толщину каждой доски измерьте штангенциркулем. Прибавьте зазор под крепёж (20-30 мм) — получите минимальную длину финиша.
Если ТЭН уже вынут, измерьте его напрямую:
- Положите ТЭН на ровную поверхность
- Найдите линию, где заканчивается последнее ребро с каждой стороны
- Измерьте расстояние от этой линии до торца трубки — это длина финиша
- Зафиксируйте тип окончания: наличие резьбы, её шаг, наличие фланца
- Измерьте длину рабочей зоны (от ребра до ребра)
Критичная ошибка: путать полную длину ТЭН с длиной рабочей зоны. Для заказа нужны оба размера отдельно: длина с рёбрами и длина каждого финиша. Если прислать только общую длину, производство не сможет правильно распределить рабочую зону.
Расчёт мощности батареи калорифера
Формула: P (кВт) = Q × 0,000336 × ΔT, где Q — расход воздуха в м³/ч, ΔT — перепад температур в °С.
Пример реальной задачи: приточная установка подаёт 4000 м³/ч, нужно нагреть воздух с -20°С до +18°С. ΔT = 38°С. P = 4000 × 0,000336 × 38 = 51 кВт. Батарею закрывают пятью ТЭН по 10 кВт в двух рядах. Добавлять запас сверх расчёта не нужно: формула уже учитывает КПД теплообмена для оребрённых нагревателей в воздушном потоке.
Типичная компоновка батареи: 4-16 ТЭН в 2-4 ряда. Шаг рёбер выбирается под скорость воздуха в секции: при 3-4 м/с ставят шаг 6-8 мм, при 5-6 м/с — 4-6 мм. Слишком плотные рёбра при малой скорости быстро забиваются пылью и теряют эффективность.
Что прислать для заказа точного аналога
- Фото старого ТЭН целиком (вид сбоку и со стороны обоих концов)
- Длина рабочей зоны с рёбрами, мм
- Длина финиша слева и справа (могут различаться), мм
- Тип окончания: гладкое / резьба (указать шаг) / фланец
- Диаметр трубки, мм
- Мощность одного ТЭН, кВт (или расход и ΔT для расчёта)
- Напряжение: 220 В или 380 В, схема подключения
- Количество штук
Цена рассчитывается индивидуально по фото и замерам. Стандартный срок изготовления — 7-14 рабочих дней, минимальный заказ 1 штука. Допуск по мощности ГОСТ 13268-88: +5% / -10%.
Нужен финишный ТЭН для вашего калорифера?
Пришлите фото и замеры — рассчитаем стоимость за 1 рабочий день. Производство в Миассе, от 1 штуки.
Часто задаваемые вопросы
Что такое финиш у оребрённого ТЭН?
Финиш — это гладкий конец трубки ТЭН без рёбер, длиной 15-50 мм. Он проходит через отверстие в трубной доске калорифера и удерживается резьбой, гайкой или развальцовкой. Именно длина финиша определяет, встанет ли ТЭН в секцию или нет.
Как измерить длину финиша у старого ТЭН перед заказом?
Извлеките ТЭН из секции. Измерьте штангенциркулем длину чистой трубки от края последнего ребра до торца с каждой стороны. Именно это расстояние и есть длина финиша. Также зафиксируйте тип окончания: гладкая трубка, резьба М14/М16/М18 или фланец. Сфотографируйте оба конца крупным планом.
Почему нельзя заказать ТЭН только по мощности без замеров финишей?
Если финиши короче нужного, рёбра упрутся в трубную доску и ТЭН не войдёт в отверстие. Если финиши длиннее — не хватит резьбы для гайки с противоположной стороны. Мощность определяет нагрев, но именно геометрия финишей определяет, войдёт ли нагреватель в секцию.
Из какого материала делать рёбра: алюминий или сталь?
Алюминиевые рёбра — для температур до 250°С и чистого воздуха. Стальные рёбра — для температур до 500°С или агрессивных сред. Для промышленного воздушного калорифера в большинстве случаев достаточно алюминия: он лучше проводит тепло и стоит дешевле.
Сколько ТЭНов нужно для калорифера на 50 кВт?
Зависит от мощности каждого ТЭН. При расходе воздуха 4000 м³/ч и нагреве с -20°С до +18°С (ΔT=38°С): P = 4000 × 0,000336 × 38 = 51 кВт. Типовое решение — 5 ТЭН по 10 кВт или 6 ТЭН по 8,5 кВт в 2-3 ряда. Финальное число зависит от габаритов секции и монтажной схемы.
