Оребрённый ТЭН для воздуховода длиной 800 мм на 3 кВт
Гладкая трубка на 800 мм и 3 кВт держит ваттную нагрузку 9,2 Вт/см², выше допустимых 5-7 Вт/см² даже при обдуве. Рёбра увеличивают площадь теплоотдачи в 10-16 раз (ГОСТ 13268-88) и снимают реальную нагрузку до 0,6-0,9 Вт/см², поэтому мощность держится без перегрева оболочки. По ГОСТ 13268-88 допуск мощности для 3 кВт/220 В: 2700-3150 Вт, сопротивление 15,4-17,9 Ом. Если вентилятор калорифера останавливается, а ТЭН остаётся под напряжением, труба прогорает за один простой, рёбра здесь не спасают.

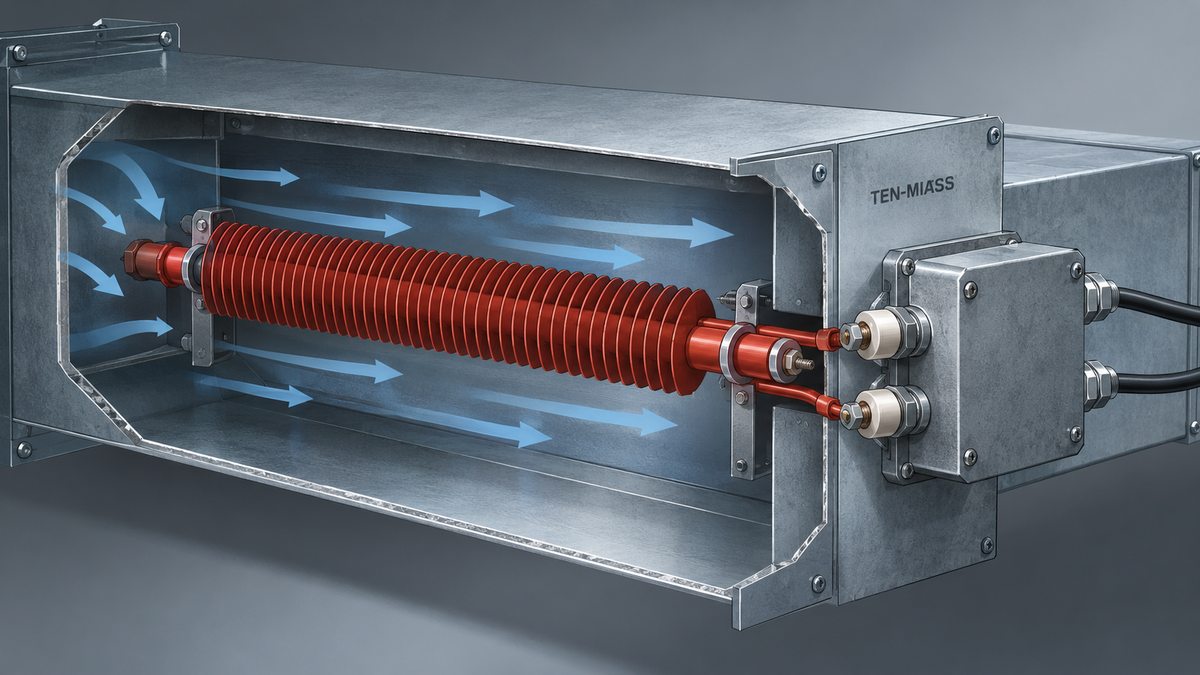

Зачем на воздуховоде именно оребрённый ТЭН
Считаем нагрузку на гладкую трубку диаметром 13 мм и активной длиной 800 мм при 3 кВт: площадь поверхности S = π × 1,3 см × 80 см ≈ 327 см². Ваттная нагрузка q = 3000 / 327 ≈ 9,2 Вт/см². Для движущегося воздуха (обдув, калорифер) ГОСТ 13268-88 допускает 5-7 Вт/см², на этой трубке уже перегруз в 1,3 раза, а при остановке обдува допустимая нагрузка падает до 2-3 Вт/см², то есть перегруз вырастает в разы.
Рёбра решают это механически, а не электрически: та же трубка, но с насаженными на неё металлическими пластинами, увеличивающими площадь контакта с воздухом в 10-16 раз. При тех же 3000 Вт реальная нагрузка на квадратный сантиметр поверхности (трубка плюс рёбра) падает до 0,6-0,9 Вт/см², запас против расчётного предела калорифера кратный. Это и есть причина, почему воздуховоды калориферов комплектуют оребрёнными, а не гладкими ТЭН: без рёбер на этих габаритах пришлось бы либо снижать мощность, либо тянуть трубку за метр длины.
Таблица: признак → причина → что менять
| Признак | Причина | Что менять |
|---|---|---|
| Рёбра в копоти и нагаре, греет слабее заявленного | Локальный перегрев при остановках обдува без блокировки | Поставить реле контроля потока/давления, отключающее ТЭН при останове вентилятора |
| Воздух на выходе холоднее расчётного на 5-10 °C | Подсос холодного воздуха в стыках короба или заниженная мощность под фактический расход | Герметизировать стыки воздуховода, пересчитать мощность под реальный расход, а не паспортный |
| ТЭН прогорает в одной точке за 4-6 месяцев | Рёбра почти касаются стенки канала, в этом месте поток не продувает ребро | Увеличить зазор между рёбрами и стенкой до 15-20 мм, сместить крепление |
| При включении выбивает автомат на вводе | Высокий пусковой ток ступени или влага в клеммной коробке | Разносить включение ступеней нагрева по времени, герметизировать клеммный отсек |
| Гул и вибрация в канале на рабочей скорости потока | Резонанс рёбер на конкретной скорости воздуха или слабое крепление кронштейнов | Жёстче крепёж, демпфирующие прокладки, при необходимости изменить шаг рёбер |
Пример расчёта мощности нагрева воздушного потока
Формула для воздуха: P = 0,335 × L × ΔT, где P — мощность в ваттах, L — расход воздуха в м³/ч, ΔT — требуемый подъём температуры в °C; коэффициент 0,335 — произведение плотности воздуха (≈1,2 кг/м³) и теплоёмкости (≈1005 Дж/кг·°C), приведённое к часовому расходу.
Заявка клиента: воздуховод Ø250 мм, скорость потока 3,4 м/с → расход L = 0,049 м² × 3,4 м/с × 3600 ≈ 600 м³/ч. Нужно поднять температуру на входе в цех на 15 °C.
P = 0,335 × 600 × 15 ≈ 3015 Вт, округляем до стандартного ряда, получаем 3 кВт. Это расчёт впритык, без запаса на тепловые потери в коробе. Если воздуховод проходит через неотапливаемое помещение больше 2-3 метров, закладывают +10-15 % мощности, иначе ТЭН не дотягивает до нужной температуры в морозы.
Что прислать для расчёта оребрённого ТЭН на воздуховод
- Фото текущего ТЭНа, если меняете вышедший из строя (маркировка, крепление, шаг рёбер)
- Сечение воздуховода: диаметр круглого или размеры прямоугольного короба
- Расход воздуха, м³/ч, или скорость потока в канале, м/с
- Требуемая температура на выходе (или нужный ΔT от входной температуры)
- Напряжение сети: 220 В однофазное или 380 В с разбивкой по ступеням
- Характер среды в потоке: чистый воздух, пыль, влага, пары химии
Ошибка, которая выжигает оребрённый ТЭН за один простой
Самая частая причина внеплановой замены на калориферах не износ, а монтаж без блокировки на отключение нагрева при останове вентилятора. Расчёт ваттной нагрузки на рёбра сделан под обдув (5-7 Вт/см²). Стоит воздуховоду остановиться хоть на пару минут при включённом ТЭНе, и теплоотдача падает к режиму спокойного воздуха (2-3 Вт/см²), а трубка продолжает выделять те же 3 кВт. Рёбра тут не спасают: они увеличивают площадь, но не создают поток воздуха сами. Итог: локальный перегрев, выгорание спирали внутри магнезитовой засыпки, иногда деформация самих рёбер от температуры.
Решение: не более мощный ТЭН, а реле контроля воздушного потока или давления, которое снимает питание с нагревателя при остановке вентилятора (например, при обрыве ремня или срабатывании защиты двигателя). Это дешевле новой замены и устраняет причину, а не повторяет её на следующем ТЭНе.
Нужен оребрённый ТЭН под ваш воздуховод?
Присылайте фото и параметры короба, расчёт мощности и чертёж в день обращения, от 1 шт., срок 7-14 дней.
