Когда инженер приточной установки ищет нагревательный элемент для воздушного канала, первый вопрос обычно не про мощность, а про тип ТЭНа. Гладкий или оребрённый. Разница принципиальная, и вот почему.
Чем оребрённый ТЭН лучше обычного в вентканале?
В вентиляционном канале ТЭН работает в потоке воздуха. Воздух — плохой теплоноситель: его теплоёмкость и плотность несопоставимы с водой или маслом. Чтобы передать тепло, нужна большая площадь контакта.

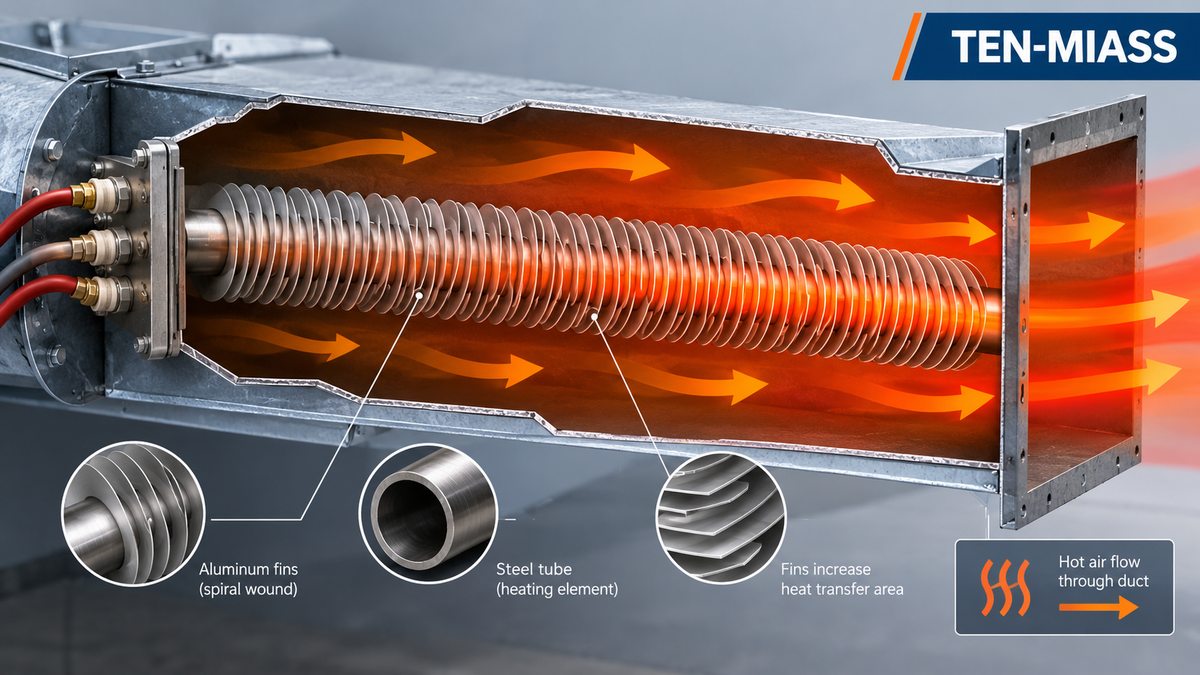

Алюминиевая лента 0,2-0,5 мм, навитая с шагом 2,5-4 мм вокруг трубки, увеличивает площадь теплообмена в 3-8 раз. Практический эффект двойной: температура оболочки трубки снижается (при той же мощности), а эффективность нагрева воздуха растёт.
Для гладкого ТЭНа 16 мм, длиной 1 м, площадь контакта с воздухом составляет около 0,05 м². Оребрённый тот же диаметр с шагом ребра 3 мм даёт 0,8-1,2 м². Теплопередача в разы лучше при одинаковой мощности.
Какой шаг ребра выбрать?
Шаг навивки определяет два параметра: площадь теплообмена и склонность к засорению. Чем меньше шаг, тем больше площадь, но тем быстрее межрёберные каналы забиваются пылью и ворсом.
| Условия эксплуатации | Материал рёбер | Шаг ребра | Примечание |
|---|---|---|---|
| Приточная установка с фильтром G4+ | Алюминий | 2,5-3 мм | Стандарт, максимальная теплоотдача |
| Приточная без тонкого фильтра, пыльные помещения | Алюминий | 4 мм | Меньше засоряемость, чистить раз в квартал |
| Температура воздуха на выходе >200°C | Алюминий | 2,5-4 мм | Рёбра держат до 250°C |
| Температура оболочки >250°C, сушильные камеры | Сталь | 3-5 мм | Рабочий диапазон до 500°C |
| Агрессивная среда, химические производства | Нержавеющая сталь | 3-5 мм | По запросу, цена выше |
Когда нужны стальные рёбра вместо алюминиевых?
Граница по рабочей температуре: 250°C. Алюминиевая лента при длительном нагреве выше этой отметки теряет упругость, ребро перестаёт плотно контактировать с трубкой, коэффициент теплоотдачи падает. Внешне это незаметно, но ТЭН начинает нагреваться неравномерно.
Стальные рёбра держат до 500°C. Их масса на 30-40% больше, поэтому суммарная инерционность ТЭНа выше. Для установок с регулировкой по температуре это нужно учитывать в настройках ПИД-регулятора.
Пример расчёта: площадь теплообмена оребрённого vs гладкого ТЭНа
Возьмём ТЭН диаметром 16 мм, длина активной зоны 1 м:
- Гладкая трубка: S = π × 0,016 × 1 = 0,050 м²
- Оребрённый, шаг 3 мм, высота ребра 12 мм, КПД ребра 0,85: S ≈ 0,96 м²
Соотношение 19:1. На практике с учётом реального КПД ребра и погрешностей навивки — 12-15:1. Это и есть физический смысл оребрения для воздушного нагрева.
По ГОСТ 13268-88: допуск мощности +5/-10%. Для ТЭН 2 кВт / 220 В рабочее сопротивление 24,2 Ом, допустимый коридор 23,1-26,9 Ом. При замене сначала проверить мультиметром именно это число, а не смотреть только на внешний вид.
Что прислать для расчёта
Для оребрённых ТЭН автоматического расчёта нет — слишком много переменных. Заявку лучше подать с:
- Фото старого ТЭНа с линейкой (или чертёж)
- Диаметр трубки и шаг ребра (если известны)
- Мощность и напряжение (или сопротивление по паспорту)
- Материал рёбер (алюминий / сталь) или рабочая температура
- Количество штук
По этим данным рассчитаем и согласуем параметры за один рабочий день. Минимальная партия — 1 штука, срок изготовления 7-14 дней.
Заказать оребрённый ТЭН
Пришлите фото или чертёж — рассчитаем параметры и стоимость за один день
Оставить заявкуЧасто задаваемые вопросы
Можно ли заменить оребрённый ТЭН на обычный гладкий?
Технически можно, но это ухудшит теплоотдачу: площадь теплообмена у гладкой трубки в 5-8 раз меньше. Температура оболочки вырастет, срок службы сократится. При скорости воздуха меньше 3 м/с гладкий ТЭН с той же мощностью почти наверняка выйдет из строя за несколько месяцев.
Какой шаг ребра лучше для приточной вентиляции?
Стандарт для приточных установок — шаг 2,5-3 мм. При шаге 4 мм площадь теплообмена снижается примерно на 20%, но засоряемость пыльным воздухом меньше. Если установка без фильтра тонкой очистки, лучше взять шаг 4 мм — меньше чистить.
При какой температуре алюминиевые рёбра начинают разрушаться?
Алюминиевая лента 0,2-0,5 мм сохраняет форму и контакт с трубкой до 250°C. Выше начинается ползучесть металла: ребро слабеет, тепловой контакт ухудшается. Для температур 250-500°C нужны стальные рёбра.
Как понять, что оребрённый ТЭН вышел из строя?
Три признака: (1) сопротивление обмотки выходит за допуск ГОСТ 13268-88 — для 2 кВт / 220 В норма 23,1-26,9 Ом; (2) мегаомметр показывает пробой изоляции ниже 1 МОм; (3) при включении срабатывает тепловая защита или автомат при нормальном воздушном потоке. Синеватый налёт на рёбрах без отказа электрики — предупреждение, не выход из строя.
Можно ли заказать оребрённый ТЭН по образцу, а не по чертежу?
Да. Достаточно прислать фото старого ТЭНа с линейкой рядом. По фото определяются диаметр трубки, шаг ребра, длина активной зоны, тип выводов. Для нестандартных присоединительных размеров желательно приложить набросок с размерами. Минималка — 1 штука, срок 7-14 дней.
Нужен ли запас по мощности при выборе оребрённого ТЭНа?
Запас 20-30% нужен из-за скорости воздуха, а не ради «ватт про запас». При скорости в канале ниже расчётной (засор фильтра, снижение оборотов вентилятора) ТЭН хуже охлаждается. В этом случае нужен термостат отсечки, а не повышенная мощность. Запас по мощности оправдан только если планируете увеличить объём воздуха в будущем.
