Оребрённый ТЭН для калорифера: изготовление на заказ по вашим размерам

Производим оребрённые ТЭН диаметром 16-32 мм, длиной до 2000 мм. Алюминиевое или стальное ребро. Срок 7-14 дней, минималка 1 штука.

На производстве остановились три из восьми калориферов в воротной тепловой завесе. Производитель агрегата снят с рынка, запчастей нет. Стандартный ТЭН такой длины и с таким шагом ребра в каталогах не числится. Это не редкость: большинство запросов на оребрённые ТЭН приходит именно из таких ситуаций.

Мы делаем такие элементы по образцу или чертежу. Ниже разобрано, что влияет на параметры и что нужно прислать, чтобы получить точную копию.

Какие параметры определяют оребрённый ТЭН для калорифера

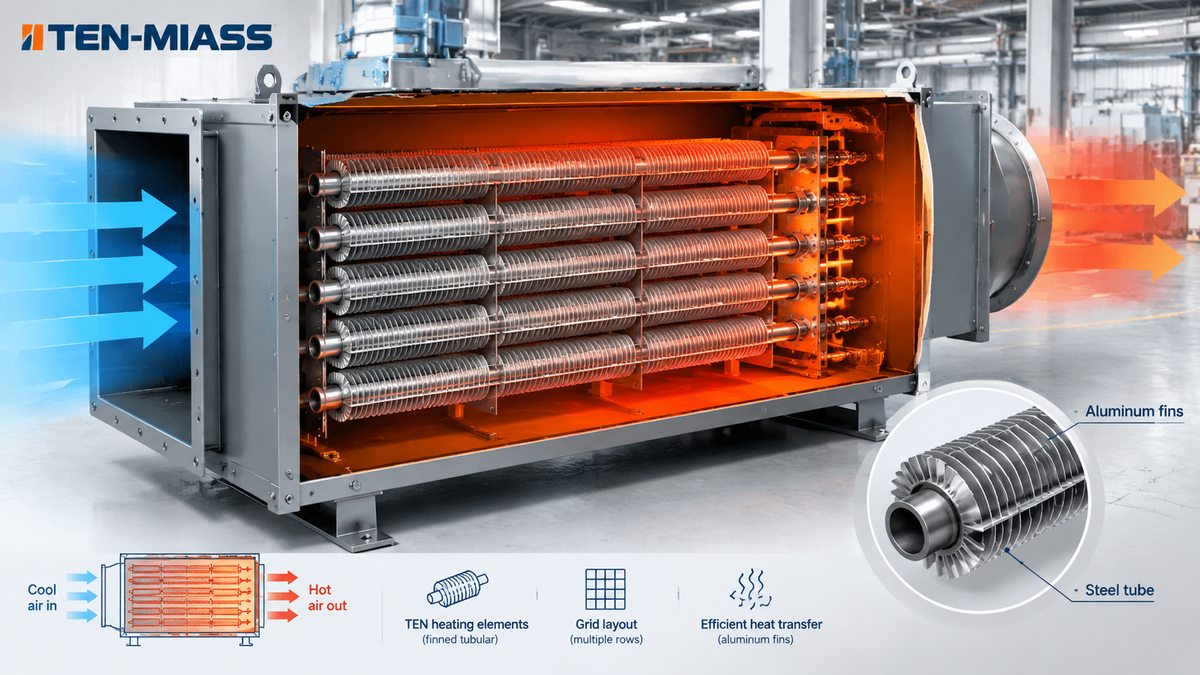

Оребрённый ТЭН отличается от гладкотрубного тем, что на трубку намотано ребро: оно увеличивает площадь теплообмена с потоком воздуха в 5-8 раз. Для электрического калорифера это принципиально: при той же мощности ТЭН меньше греется сам и дольше служит.

Параметры, которые нужно знать перед заказом:

Диаметр трубки: 16, 20, 25 или 32 мм. Чаще всего в промышленных калориферах стоят 20-25 мм.
Длина активной зоны: от 500 до 2000 мм. Длина с концевиками (клеммная часть) может быть больше.
Шаг ребра: 2,5-4 мм. Чем гуще ребро, тем выше теплоотдача, но при сильном загрязнении воздуха пространство между рёбрами забивается быстрее.
Материал трубки: сталь 10 (до 150°C среды) или нержавейка AISI 304 (до 400°C, агрессивная среда).
Материал ребра: алюминий при T до 250°C, сталь при T выше 250°C.
Мощность и напряжение: обычно 380 В трёхфазные, мощность секции 5-50 кВт.

Типичные задачи и параметры ТЭН

Применение	Мощность секции	Кол-во ТЭН в секции	Материал
Воротная тепловая завеса	12-36 кВт	6-12 шт	Сталь 10 / алюм. ребро
Приточная вентиляция 5000 м³/ч	30-60 кВт	12-24 шт	AISI 304 / алюм. ребро
Агрегат воздушного отопления АВО	15-45 кВт	8-18 шт	Сталь 10 / алюм. ребро
Сушильная камера (T > 250°C)	20-100 кВт	10-40 шт	AISI 321 / стальное ребро

Как рассчитать мощность секции калорифера

Формула для воздухонагревателя: P = L × ρ × Cp × ΔT

L — объёмный расход воздуха, м³/с
ρ = 1,2 кг/м³ (плотность воздуха при нормальных условиях)
Cp = 1005 Дж/(кг·К) (теплоёмкость воздуха)
ΔT — разница между температурой на выходе и входе, °C

Пример: приточная вентиляция 5400 м³/ч, подогрев с -20°C до +18°C (ΔT = 38°C).

L = 5400 / 3600 = 1,5 м³/с
P = 1,5 × 1,2 × 1005 × 38 = 68 742 Вт ≈ 69 кВт

Это суммарная мощность секции. Если в ней 12 ТЭН, каждый должен давать примерно 5,75 кВт. По ГОСТ 13268-88 допустимо отклонение +5%/-10% от номинала, поэтому в спецификации обычно указывают 6 кВт на трубку.

Про фазы: не путайте 380 В трёхфазный и 380 В однофазный. В трёхфазной сети ТЭН подключают звездой (каждый на 220 В) или треугольником (каждый на 380 В). Схема включения определяет, какое напряжение фактически подаётся на элемент, и напрямую влияет на мощность. При заказе нужно уточнять схему подключения, а не просто напряжение сети.

Почему замена одного ТЭН из секции не спасает

Секция из 8 трубок работает параллельно. Если 2 сгорели, оставшиеся 6 взяли на себя полную нагрузку. Их рабочая температура выросла на 30-40% выше расчётной. Вы меняете один сгоревший элемент, включаете калорифер — через три недели горят ещё два. Потом ещё.

На практике правильнее менять всю секцию разом: разница в цене обычно меньше, чем стоимость повторных простоев и монтажных работ.

Что прислать для расчёта

Фото ТЭН с двух сторон (можно сгоревший)
Полная длина, длина активной зоны, диаметр трубки
Шаг ребра (щупом или по фото рядом с линейкой)
Мощность и напряжение (с шильдика калорифера или агрегата)
Количество штук

Если ни чертежа, ни образца нет, можно прислать фото шильдика агрегата и тип калорифера — подберём аналог по базе.

Оформить заявку на оребрённый ТЭН

Производитель под заказ. Срок 7-14 дней, минималка 1 штука. Ответим в течение рабочего дня.

Оставить заявку

Частые вопросы

Сколько стоит оребрённый ТЭН для калорифера на заказ?

Цена зависит от диаметра трубки, длины, материала и количества. Чтобы посчитать точно, нужны размеры с образца или чертёж. Свяжитесь с нами — ответим в течение рабочего дня.

Можно заказать один ТЭН, а не партию?

Да, минимальный заказ — 1 штука. Это касается и оребрённых ТЭН для калориферов. Срок изготовления 7-14 рабочих дней.

Из чего делают ребро: алюминий или сталь?

При рабочей температуре до 250°C применяют алюминиевые ребра с шагом 2,5-4 мм: они дают лучший теплообмен. При температуре выше 250°C нужно стальное ребро — алюминий размягчается и деформируется.

Нужно ли менять все ТЭН в секции или только сгоревший?

Если в секции из 8 трубок сгорели 2-3, остальные уже работают на пределе: они компенсировали нагрузку вышедших. Замена только одного даст короткий результат. Надёжнее заменить всю секцию целиком.

Как правильно рассчитать мощность ТЭН для калорифера?

Формула: P = L × ρ × Cp × ΔT, где L — расход воздуха в м³/с, ρ = 1,2 кг/м³, Cp = 1005 Дж/(кг·К), ΔT — разница температур. Пример: расход 5400 м³/ч (1,5 м³/с), подогрев с -20°C до +18°C (ΔT=38°C) → P = 1,5 × 1,2 × 1005 × 38 ≈ 69 кВт.

Производитель калорифера не продаёт запчасти, что делать?

Это стандартная ситуация. Мы изготавливаем ТЭН по образцу или чертежу — снимаем размеры с имеющегося элемента, даже сгоревшего. Срок 7-14 дней против 6-8 недель у большинства производителей оригинальных запчастей.
