Оребрённый ТЭН для воздуха 3 кВт 220 В: изготовление на заказ по вашим размерам
Гладкая трубка Ø13 мм с активной длиной 400 мм на мощности 3 кВт даёт ваттную нагрузку 18,4 Вт/см², это в 2,6 раза выше допустимых 5-7 Вт/см² даже при принудительном обдуве. Рёбра поднимают площадь теплоотдачи примерно втрое и опускают реальную нагрузку до 6,1 Вт/см², это уже рабочий коридор. Форму (прямая, U-образная, спиральная), диаметр, шаг рёбер и материал подбираем под чертёж или эскиз заказчика, готовой цены нет: расчёт по фото в день обращения.

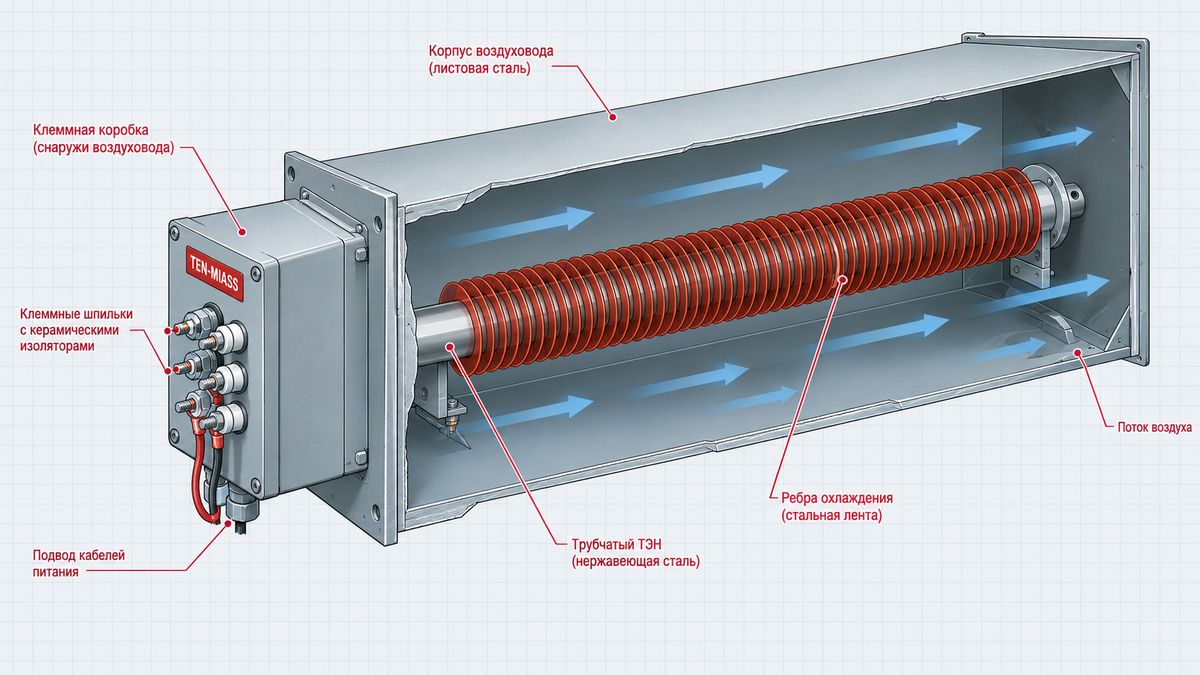

Оребрённый ТЭН внутри воздуховода калорифера: рёбра работают в потоке, клеммы и контакты вынесены на сухую сторону
Какую форму оребрённого ТЭН делают на 3 кВт
Мощность 3 кВт на 220 В даёт ток около 13,6 А, не самая тяжёлая ступень. Форму нагревателя обычно диктует не мощность, а геометрия места установки: длина короба, диаметр камеры, доступ для монтажа. Для одного и того же номинала на заказ делают разные конфигурации трубки.
| Форма | Когда ставят | Типовое оборудование |
|---|---|---|
| Прямая трубка | Длинный узкий короб, есть место по оси потока | Приточный воздуховод, канальный калорифер |
| U-образная (подкова) | Нужна та же активная длина, но корпус короче | Тепловая завеса, компактный калорифер |
| Спиральная навивка | Круглая камера малого диаметра, длина трубки вдвое-втрое больше габарита камеры | Тепловая пушка, сушильный шкаф небольшого объёма |
| Блок из нескольких трубок на одной раме | Нужна равномерность по всему сечению широкого канала | Калорифер приточной вентиляции цеха |
Решение по форме принимаем вместе с заказчиком после того, как увидим габариты посадочного места: фланец, свободные концы под пайку в короб, или резьбовой штуцер.
Таблица подбора: типовые ошибки при заказе
| Признак | Причина | Что менять |
|---|---|---|
| Гладкую трубку на эту мощность раскаляет докрасна | Ваттная нагрузка на голой оболочке в разы выше допустимой для воздуха | Перейти на оребрённую трубку той же мощности: площадь растёт без удлинения |
| Прислали заявку «нужен ТЭН на 3 кВт», пришёл не тот типоразмер | В заявке не было диаметра трубки и типа крепления | Присылать эскиз с посадочным узлом: фланец, штуцер или свободные выводы |
| Нагреватель встал в канал, но рёбра задевают стенку | Шаг и высота рёбер выбраны без привязки к сечению короба | Указывать внутренний размер канала, закладывать зазор 15-20 мм по периметру |
| Одна секция многоступенчатого блока греет слабее других | Ступени разбиты поровну по мощности, без учёта фактического расхода воздуха в этой части сечения | Пересчитать разбивку по ступеням под реальный профиль потока вместо равных долей мощности |
| Рёбра покрываются ржавчиной и окалиной за пару месяцев | Материал оболочки не рассчитан на влагу, конденсат или химию в потоке | Нержавейка AISI 304 или 08Х18Н10Т вместо углеродистой стали 10 |
Пример расчёта: сколько ватт нужно на обогрев потока
Мощность для нагрева воздушного потока считается по расходу воздуха и требуемому подъёму температуры, не по объёму камеры:
P = 0,335 × V × ΔT, где P (мощность в ваттах), V (расход воздуха в м³/ч), ΔT (требуемый подъём температуры в °C). Коэффициент 0,335 получается из плотности воздуха (≈1,2 кг/м³), умноженной на теплоёмкость (≈1005 Дж/кг·°C) и приведённой к часовому расходу.
Заявка клиента: столярный цех, вентилятор приточной установки гонит 500 м³/ч, с улицы -5 °C воздух нужно поднять до +13 °C внутри цеха. ΔT = 18 °C.
P = 0,335 × 500 × 18 = 3015 Вт, округляем до стандартных 3 кВт.
Это расчёт впритык, без запаса на потери в самом коробе. Если воздуховод идёт через неотапливаемый пролёт длиннее 2-3 метров, закладывают ещё 10-15 % мощности, иначе в морозы нагреватель не дотягивает до нужной температуры на выходе.
Почему именно рёбра, а не более длинная трубка
Берём трубку Ø13 мм без рёбер, активная длина 400 мм, мощность 3 кВт. Площадь оболочки:
S = π × 1,3 см × 40 см ≈ 163 см². Ваттная нагрузка q = 3000 / 163 ≈ 18,4 Вт/см².
Для движущегося воздуха (обдув, калорифер) по ГОСТ 13268-88 допустимо 5-7 Вт/см². На голой трубке такого размера перегруз почти в 2,6 раза, оболочка будет работать на пределе и быстро прогорит в месте выхода нити из магнезита.
Два пути исправить это: вытянуть трубку до метра с лишним, или насадить на неё рёбра. Рёбра поднимают площадь контакта с воздухом примерно в 3 раза без изменения длины. Та же мощность, та же трубка, но реальная нагрузка на квадратный сантиметр падает до 3000 / (163 × 3) ≈ 6,1 Вт/см², это уже внутри рабочего коридора для обдува.
Шаг и высота рёбер при этом не берутся «с запасом по максимуму»: если заложить площадь по верхней планке (увеличение в 10-16 раз, как делают для спокойного воздуха без обдува), нагрузка упадёт до 1-2 Вт/см², запас окажется избыточным, а габарит нагревателя вырастет без пользы. Поэтому при заказе важно указать, обдувается ли нагреватель принудительно или работает в закрытом объёме без потока: от этого зависит, насколько плотной будет навивка.
Что прислать для расчёта и заказа
- Желаемая форма и габариты: активная длина, диаметр трубки, посадочный узел (фланец, резьбовой штуцер или свободные выводы)
- Напряжение и схема подключения: 220 В однофазное, либо 380 В с разбивкой по ступеням
- Сечение канала или камеры, где встанет нагреватель, с учётом зазора по периметру рёбер
- Режим обдува: принудительный поток воздуха или спокойный закрытый объём
- Характер среды в потоке: сухой чистый воздух, влага, пыль, химические испарения
- Фото старого ТЭНа, если меняете вышедший из строя (маркировка, шаг рёбер, крепление)
- Нужное количество и срок
Нужен оребрённый ТЭН 3 кВт 220 В под конкретный короб или камеру?
Сделаем по вашим размерам: форма, диаметр, шаг рёбер, материал оболочки. От 1 шт., отгрузка 7-14 рабочих дней.
