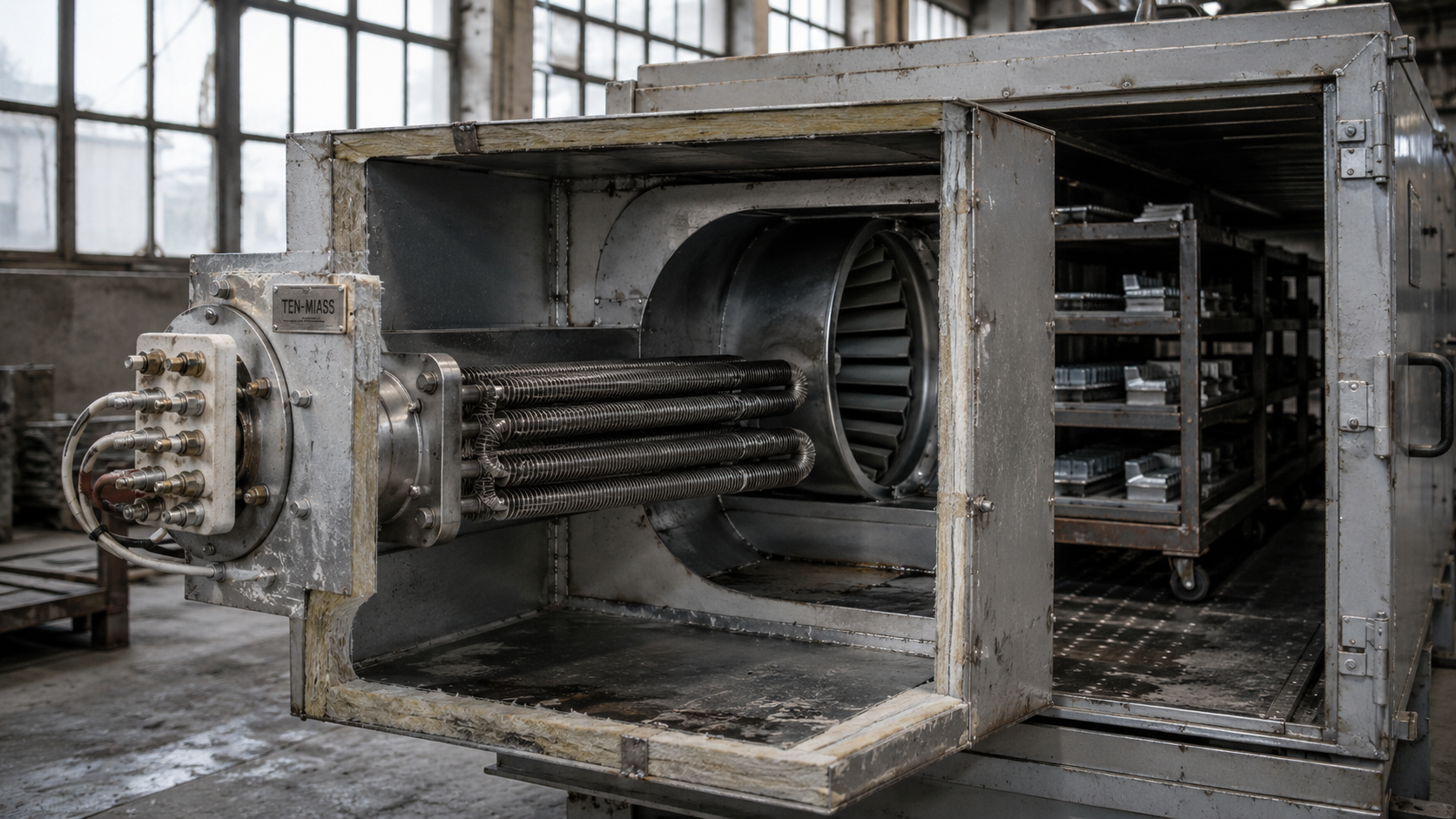

Оребрённый ТЭН для воздуха: чем отличается от гладкого

Инженер-теплотехник, закладывающий в проект сушильную камеру или калорифер, обычно видит в каталоге два типа воздушных нагревателей: гладкие трубчатые элементы и оребрённые. Внешне они похожи, но теплотехнические характеристики различаются в разы. Оребрённый ТЭН для воздуха навивной лентой увеличивает площадь теплоотдачи в 5–10 раз, что напрямую влияет на температуру оболочки, мощность и ресурс. Разберём, где эта разница критична, как посчитать сопротивление и почему серийный ТЭН из розницы почти никогда не становится оптимальным решением.

Почему гладкий ТЭН неэффективен для воздуха

Воздух — плохой теплоноситель. Вода снимает с поверхности трубки 10–15 Вт/см² без перегрева, неподвижный воздух — лишь 0.5–1 Вт/см². При естественной конвекции на гладком ТЭНе плотность мощности 5 Вт/см² разогревает оболочку до 500–600 °C. Нихромовая спираль внутри магнезитовой засыпки при такой температуре быстро деградирует, спираль теряет сопротивление, и элемент выходит из строя.

Оребрение решает проблему радикально: навитая на трубку лента (алюминиевая или нержавеющая) увеличивает наружную поверхность с 500 см² до 2500–3500 см² на погонный метр. Тепло уходит в воздух через рёбра, температура оболочки падает при той же мощности. Например, гладкий элемент Ø 16 мм длиной 500 мм при 1,5 кВт получает нагрузку около 6 Вт/см² — он перегорит в течение нескольких часов. Тот же элемент с оребрением, имеющий реальную площадь 1200 см², работает с нагрузкой 1,25 Вт/см² и служит годы.

Конструкция оребрённого ТЭНа и материалы

Оребрённый ТЭН — это трубчатый электронагреватель с плотно навитой на оболочку лентой (шаг 2–8 мм). В основе — оболочка из цельнотянутой трубы диаметром 10–16 мм, внутри — нихромовая спираль и периклаз. Рёбра насаживаются или навиваются с натягом. Для сухих сред применяют алюминий — его теплопроводность около 200 Вт/(м·К), в 4 раза выше стали. Для влажного или химически активного воздуха — рёбра из нержавеющей стали AISI 304 (08Х18Н10), при температурах выше 300 °C — AISI 321 (08Х18Н10Т), стабилизированный титаном.

Материал оболочки выбирается по среде. Для воздуха по умолчанию — сталь 10 (углеродистая конструкционная) до 300 °C. Если воздух влажный или содержит слабые кислоты — AISI 304 (08Х18Н10). Для оребрения в агрессивных средах на заказ ставят AISI 316 (10Х17Н13М2) и даже титан. По ГОСТ 13268-88 допуск по мощности составляет +5/−10%, что даёт несимметричный допуск сопротивления −4/+11%. Производитель подбирает спираль под расчётное сопротивление, чтобы попасть в этот допуск на выходе.

Сравнение в цифрах: гладкий и оребрённый ТЭН

Для практического выбора удобно сравнивать допустимую мощность и температуру оболочки. Приведём типовые значения для трубки Ø 16 мм из стали 10, рабочая длина 1 метр.

Цифры ориентировочные для сухого воздуха без обдува. В туннельной сушилке с принудительной вентиляцией скорости 3–5 м/с оребрённый ТЭН способен держать до 12 кВт на погонный метр без перекала, тогда как гладкий выходит из строя уже при 2 кВт.

Расчёт сопротивления и мощности: формула с примером

Для однофазного одноэлементного ТЭНа сопротивление рассчитывается по закону Ома: R = U² / P, а ток — I = P / U. Пример: напряжение 230 В, мощность 6 кВт. Сопротивление R = 230² / 6000 ≈ 8,8 Ом, ток I = 6000 / 230 ≈ 26 А. Такой ТЭН требует электропроводку сечением от 4 мм².

Для трёхфазного включения по схеме «звезда» на 380 В на каждую ветвь приходит фазное напряжение Uф = Uл / √3 ≈ 220 В. Если имеется блок из трёх оребрённых ТЭНов по 3 кВт, сопротивление каждой ветви R = 220² / 3000 ≈ 16,1 Ом. Линейный ток для всей установки: Iл = Pобщ / (√3 × Uл) = 9000 / (1,73 × 380) ≈ 13,7 А.

Врезка-пример. Производственная сушильная камера для пиломатериалов работала на блоках из гладких ТЭНов: шесть элементов по 2 кВт, общая мощность 12 кВт. Температура внутри камеры достигала 80 °C, но элементы перегорали каждые 3–4 месяца. Причина — температура оболочки 650–700 °C при высокой плотности мощности. После замены на оребрённые ТЭНы той же мощности и длины температура оболочки снизилась до 250 °C. Камера стала выходить на рабочий режим за 20 минут вместо часа, и за 14 месяцев эксплуатации не потребовалось ни одной замены.

Ограничения: когда оребрение не спасает

Рёбра увеличивают площадь теплоотдачи только при свободном движении воздуха. В запылённом цехе, где на поверхности оседает мука или пластиковая пыль, рёбра забиваются, теплоотдача падает и ТЭН перегревается. В таких средах требуется периодическая продувка сжатым воздухом или увеличение шага оребрения. При температуре воздуха выше 300 °C алюминиевые рёбра теряют несущую способность — применяют стальные или нержавеющие. Если воздух неподвижен (шкаф без вентилятора), оребрение снижает температуру оболочки всего на 20–40%, поэтому всегда нужен обдув.

Категорически не подходит гладкий ТЭН для потоков с высокой влажностью и наличием капель воды. Здесь оребрение из алюминия недопустимо, а нержавеющая сталь AISI 304 (08Х18Н10) или AISI 316 (10Х17Н13М2) позволяет работать во влажной среде, но с ограничением мощности 3–4 Вт/см², чтобы исключить конденсацию на рёбрах.

Изготовление по чертежу: почему серийный аналог проигрывает

Розничные каталоги предлагают готовые оребрённые ТЭНы с фиксированными мощностями — 1,5 кВт, 2 кВт, 3 кВт. В B2B-задаче такие значения почти никогда не совпадают с тепловым расчётом: нужно либо 2,4 кВт, либо длина 1100 мм, либо резьба M48×2 под имеющийся фланец. Серийный элемент заставляет конструктора подгонять проект под его параметры, что оборачивается поверхностной плотностью выше расчётной и сокращением ресурса.

На производстве ТЭН-Миасс изготавливают оребрённые ТЭНы под чертёж, по эскизу или по фотографии вышедшего из строя. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Навивка ленты выполняется из стали 10, AISI 304 (08Х18Н10), AISI 321 (08Х18Н10Т), алюминия. При партии от 1 шт. срок типового заказа — 5–10 дней. Это позволяет получить мощность точно под объём камеры, длину под габарит шкафа и резьбу под ваш фланец.

Частые вопросы по оребрённым ТЭНам

Чем оребрённый ТЭН лучше гладкого для воздушного калорифера?

Оребрение увеличивает площадь теплоотдачи в 5–10 раз, снижая температуру оболочки при той же мощности. Это повышает ресурс и допускает мощность 5–12 кВт на метр вместо 1–2 кВт у гладкого.

Какой материал оребрения выбрать для сушильной камеры?

Для сухого воздуха — алюминиевая лента (эффективнее). Для температуры выше 300 °C или агрессивной среды — нержавеющая сталь AISI 304 (08Х18Н10) или AISI 321 (08Х18Н10Т).

Можно ли установить оребрённый ТЭН вместо гладкого в существующее оборудование?

Да, если позволяет монтажный проём: рёбра увеличивают наружный диаметр на 10–20 мм. Длина, диаметр корпуса и тип крепления сохраняются. При необходимости пересчитываем мощность под ваш тепловой режим.

Как рассчитать сопротивление оребрённого ТЭНа на 380 В?

Для звезды на 380 В на элемент приходит фазное напряжение 220 В. Сопротивление одной ветви: R = Uф² / P = 220² / 3000 ≈ 16,1 Ом при 3 кВт. Линейный ток: I = P / (√3 × Uл).

Что делать, если оребрённый ТЭН быстро выходит из строя?

Проверьте плотность посадки рёбер, скорость воздуха (должна быть не ниже 2–3 м/с) и температуру оболочки. Чаще всего причина — забитость рёбер пылью или слишком высокая поверхностная мощность для выбранной среды. Сделайте фото с линейкой и отправьте технологу — он скорректирует шаг оребрения или материал.

Если вы считаете мощность, пишете техническое задание или нужен оребрённый ТЭН по индивидуальной длине — отправьте чертёж или размеры в ТЭН-Миасс. Технолог пересчитает сопротивление и материал под вашу среду и вернёт срок в течение рабочего дня.
