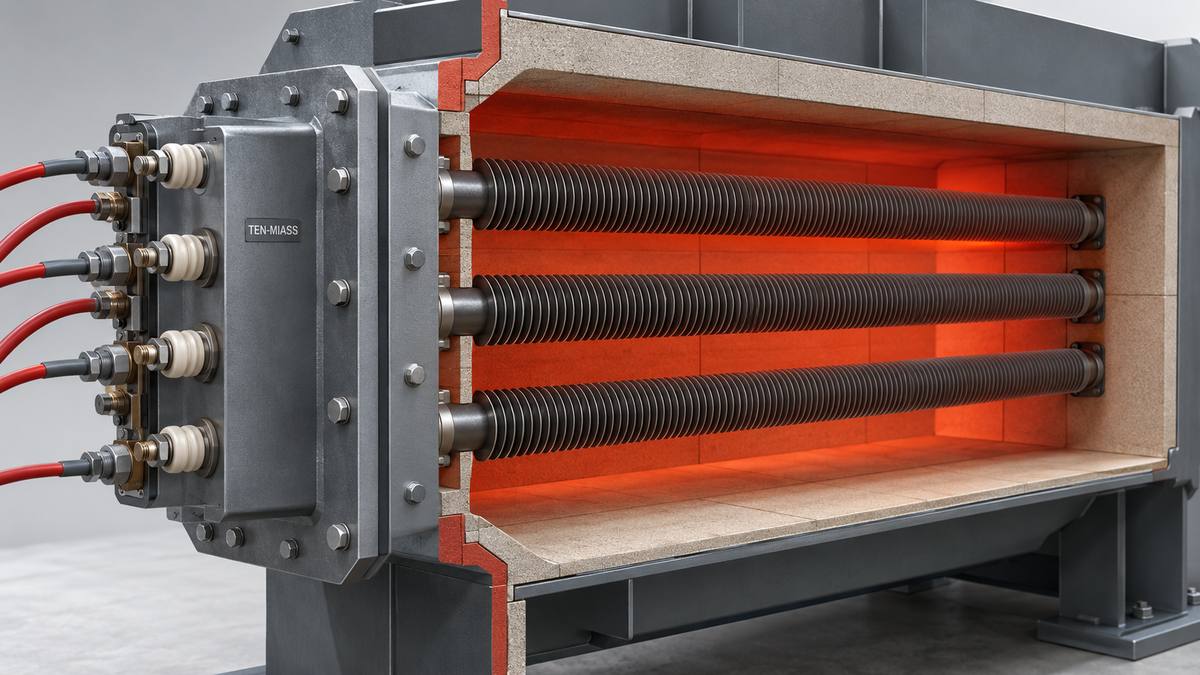

Оребрённый ТЭН для печи 36 кВт 380 В: выбор и замена

Печь на 36 кВт при 380 В чаще всего собирают из 9 оребрённых ТЭН по 4 кВт, включённых звездой по фазам: 3+3+3, фазное напряжение 220 В. На гладкой трубе такая мощность даёт ваттную нагрузку около 10 Вт/см², для воздуха это втрое выше нормы и прогар за недели. Рёбра увеличивают рабочую площадь в 8–12 раз и снижают нагрузку до безопасного 1 Вт/см². Ниже таблица подбора по мощности печи, расчёт по ГОСТ 13268-88 и список того, что прислать, если нужна замена сгоревшего блока.

Таблица подбора: мощность печи → количество и схема

Деление мощности на отдельные элементы не произвольное, оно считается от допустимой ваттной нагрузки на один ТЭН и от равномерной загрузки трёх фаз. В таблице рабочий ориентир, с которого начинают расчёт для конкретной камеры.

Сталь 10 (углеродистая) держит до 450 °C на оболочке и подходит для сухого чистого воздуха. Если в камере влажность, пары краски, продукты сгорания газовой горелки или моющие растворы, ставят AISI 304: она переносит более агрессивную среду и температуру оболочки до 700 °C.

Почему гладкая труба не справляется с такой мощностью в воздухе

Воздух при естественной или слабой принудительной конвекции снимает тепло с поверхности хуже, чем вода или масло: коэффициент теплоотдачи низкий. ГОСТ 13268-88 нормирует это через ваттную нагрузку q = P / (π·d·L), где P это мощность, d это диаметр трубки, L это длина активной зоны.

Берём один элемент блока на 36 кВт: мощность 4000 Вт, диаметр трубки 13 мм (1,3 см), активная длина 1 метр (100 см).

S = π · 1,3 · 100 = 408 см²
q = 4000 / 408 ≈ 9,8 Вт/см²

Для спокойного воздуха допустимый диапазон 2–3 Вт/см², для продуваемого вентилятором канала 5–7 Вт/см². Расчётные 9,8 Вт/см² выходят за оба предела в 1,4–5 раз. На такой нагрузке гладкая оболочка держится 450–500 °C постоянно, нихромовая нить изнутри выгорает раньше срока, магнезитовая засыпка спекается.

Накатные рёбра увеличивают площадь рассеивания тепла в 8–12 раз без увеличения длины трубы. Пересчитываем ту же мощность на эффективную площадь:

S_эфф ≈ 408 × 10 = 4080 см²
q_эфф = 4000 / 4080 ≈ 0,98 Вт/см²

Меньше одного ватта с квадратного сантиметра это комфортный режим: оболочка стабильно ниже 350 °C, ресурс растягивается на годы вместо недель. В этом и смысл оребрения: не «греть сильнее», а снять тот же киловатт при безопасной температуре.

Схема подключения звездой на 380 В

Для блока из 9 элементов по 4 кВт схема звезда не единственный вариант, но самый частый для промышленных печей. Каждый ТЭН садится на фазное напряжение 220 В (380 / √3), три элемента последовательно по нагрузке на одну фазу, суммарно по фазам получаются равномерные 12 кВт. Три фазы дают 36 кВт на входе щита.

Треугольником элементы включают реже: там каждый ТЭН рассчитан на полное линейное напряжение 380 В, а не на 220 В, и при отгорании одного элемента перекос по фазам ощутимее. Для нового блока звезда предсказуемее в эксплуатации и проще при точечной замене одного элемента без пересчёта остальных.

Замена сгоревшего блока: на что смотреть

Прежде чем заказывать копию, проверяют три вещи:

• Маркировку оставшихся элементов. На головке или фланце обычно есть напряжение и мощность, по ним считают, не угадывая на глаз.
• Почему сгорел именно этот ТЭН. Если один элемент выгорает раньше соседей на той же фазе, вероятна локальная просадка обдува или перекос нагрузки, а не случайность. Повторить тот же элемент без изменений значит получить тот же срок службы.
• Состояние посадочного фланца и клемм. Если фланец деформирован от перегрева, менять только трубку без поправки на геометрию посадки бессмысленно.

Связанная тема, перевод всей печи с гладких элементов на оребрённые, когда старая конструкция изначально считалась неверно: разбор на примере хлебопекарной печи в статье «Замена гладких ТЭН на оребрённые в печи».

Частые вопросы

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года. Похожий расчёт для сушильной камеры в статье «Оребрённый ТЭН для сушильной камеры», а таблица допустимой ваттной нагрузки по всем средам в «Ваттная нагрузка ТЭН по средам».
