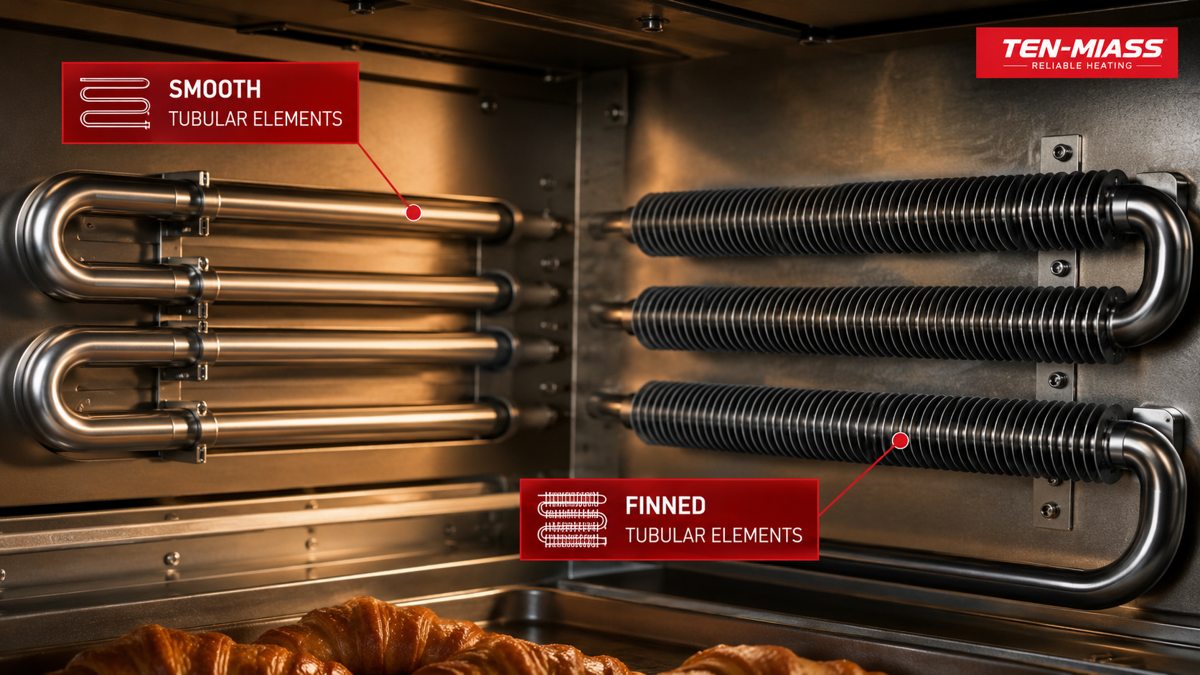

Замена гладких ТЭН на оребрённые в хлебопекарной печи - расчёт экономии и подбор аналога
В хлебопекарной печи на 10 секций стоит 40 гладких ТЭН по 2 кВт - суммарно 80 кВт установленной мощности. После замены на оребрённые аналоги та же рабочая температура в камере поддерживается при нагрузке 55-60 кВт. Разница в 20-25 кВт при работе 16 часов в сутки - это около 320-400 кВт·ч в день, или 1900-2400 рублей в месяц только на одну печь при тарифе 6 руб./кВт·ч. Вот как это работает и как подобрать замену.
Почему оребрение меняет картину
Гладкая труба ТЭН отдаёт тепло через конвекцию и излучение. В воздушной среде конвекция доминирует, и именно здесь возникает ограничение: коэффициент теплоотдачи у гладкой поверхности в воздухе составляет 15-25 Вт/(м²·К). Это физика, не производственный дефект.
Оребрение решает задачу иначе: накатные рёбра увеличивают эффективную площадь поверхности в 3-5 раз при том же диаметре трубки и той же длине. Ребро шириной 22 мм и высотой 10 мм добавляет около 0,044 м² на каждый погонный сантиметр трубки. Для ТЭН длиной 1 метр это 400-500 дополнительных ребёр, или 1,7-2,2 м² сверх площади гладкой трубы.
| Параметр | Гладкий ТЭН | Оребрённый ТЭН |
|---|---|---|
| Площадь поверхности (1 м, d=16 мм) | ~0,05 м² | ~0,20-0,25 м² |
| Коэффициент теплоотдачи в воздухе | 15-25 Вт/(м²·К) | 35-60 Вт/(м²·К) |
| Тепловой поток при ΔT=300°C | 220-370 Вт/м | 2100-4500 Вт/м |
| Время разогрева камеры до 220°C | базовое | на 25-35% быстрее |
Разница в тепловом потоке в расчёте на метр длины ТЭН принципиальная. Оребрённый нагреватель за то же время передаёт в воздух в 5-10 раз больше тепла. На практике это означает либо быстрый разогрев, либо работу при сниженной мощности - на выбор.
Расчёт экономии для хлебопекарной печи
Возьмём реальный пример: ротационная печь типа ХПА-40, 40 ТЭН по 2 кВт, итого 80 кВт. Рабочий цикл - разогрев 45 минут до 230°C, затем поддержание температуры с циклами включения/выключения ТЭН.
Расчёт потребления при разогреве
При двух разогревах в день и тарифе 6 руб./кВт·ч экономия только на разогреве составит 70 кВт·ч × 6 руб. = 420 рублей в день, или 12 600 рублей в месяц. В режиме поддержания температуры экономия за счёт меньшей потребляемой мощности добавляет ещё 3000-6000 рублей в месяц.
Итоговая картина по месяцу
| Статья | Гладкие ТЭН | Оребрённые ТЭН |
|---|---|---|
| Разогрев × 2 раза/день × 30 дней | 8400 кВт·ч | 6300 кВт·ч |
| Поддержание температуры (14 ч/день) | 11200 кВт·ч | 9500 кВт·ч |
| Итого за месяц | 19600 кВт·ч | 15800 кВт·ч |
| Стоимость при 6 руб./кВт·ч | 117 600 руб. | 94 800 руб. |
| Экономия | - | 22 800 руб./мес |
Материал оболочки для хлебопекарных печей
Здесь нет альтернатив: 12Х18Н10Т (аналог международного AISI 321). Это жаростойкая нержавеющая сталь, стабилизированная титаном. Она выдерживает рабочие температуры до 800°C без потери механических свойств и не выделяет вредных веществ при температурах эксплуатации хлебопекарного оборудования (до 350°C в камере, до 500°C у поверхности ТЭН).
AISI 304 (08Х18Н10) при температурах выше 420-450°C склонна к межкристаллитной коррозии в присутствии хлоридов - а они неизбежно присутствуют в парах, когда в тесте есть соль. 12Х18Н10Т этому не подвержена из-за добавки титана, связывающего углерод в карбиды TiC вместо CrC.
| Материал | Макс. температура | Хлоридостойкость | Применение в пищевом производстве |
|---|---|---|---|
| Сталь 10 (углеродистая) | до 200°C | Нет | Нельзя |
| AISI 304 / 08Х18Н10 | до 450°C | Слабая | Ограниченно |
| 12Х18Н10Т / AISI 321 | до 800°C | Высокая | Да, оптимально |
При заказе замены у нас вы получаете ТЭН с оболочкой строго 12Х18Н10Т - это прописывается в спецификации к заказу.
Как подобрать оребрённый аналог
Для правильного подбора нужно снять с существующего ТЭН несколько параметров. Самый простой способ - сфотографировать ТЭН и бирку на нём, если она есть, и отправить фото на +7(919)405-21-39 или ten-miass@mail.ru. Но если бирки нет или ТЭН уже снят и повреждён, вот что измерить самостоятельно.
Параметры, которые нужно снять
- Мощность - обычно указана на бирке в кВт или Вт. Если бирки нет, мощность можно рассчитать через сопротивление: P = U²/R, где U - рабочее напряжение (220 или 380 В), R - сопротивление между выводами в холодном состоянии
- Длина нагревательной части - расстояние между точками выхода выводов из трубки
- Диаметр трубки - внешний диаметр корпуса ТЭН, обычно 8, 10, 12, 16 или 20 мм
- Тип и длина выводов - диаметр проволочного вывода (обычно 4-6 мм), длина свободного конца
- Способ крепления - резьба на выводах, наличие фланца, штуцера
- Материал оболочки - если определить невозможно, указываем 12Х18Н10Т по умолчанию для печей
Допуски на размер при установке оребрённого ТЭН
Накатные рёбра добавляют к диаметру трубки 8-22 мм с каждой стороны. Если стандартный диаметр трубки 16 мм, то с оребрением наружный диаметр по рёбрам составит 32-60 мм. Перед заказом убедитесь, что в посадочном месте есть зазор минимум 15-25 мм между рёбрами и стенками камеры, и не менее 30 мм между соседними ТЭН. Если место ограничено, делаем рёбра меньшей высоты - компромисс между теплосъёмом и габаритом.
Замена в печи: что учесть при монтаже
Хорошая новость: если оребрённый ТЭН выполнен с теми же посадочными размерами и типом вывода, замена не требует переделки электрики или конструкции печи. Процедура стандартная - снять ТЭН, поставить новый, проверить сопротивление изоляции (должно быть не менее 1 МОм при холодном состоянии), включить и проверить нагрев.
Несколько практических моментов:
- При замене сразу всех ТЭН - рекомендуем делать по секциям, не по одному. Проверить каждую секцию под нагрузкой перед монтажом следующей
- Если ТЭН крепятся через керамические изоляторы - проверьте их состояние при замене. Потрескавшийся изолятор при первом разогреве даст пробой на корпус
- Оребрённые ТЭН быстрее набирают температуру - не оставляйте печь без присмотра при первом пробном разогреве, контролируйте, что автоматика отключает нагрев в нужный момент
- Термопара или термостат настроены под тепловую инерцию гладких ТЭН - возможно, порог придётся скорректировать на 5-10°C ниже
Срок окупаемости
Стоимость комплекта оребрённых ТЭН из 12Х18Н10Т для хлебопекарной печи - от 15 000 до 45 000 рублей в зависимости от количества, мощности и конфигурации. Срок изготовления у нас - 7-14 рабочих дней от получения параметров и оплаты. Доставка СДЭК или ПЭК по России и в Казахстан.
| Параметр | Значение |
|---|---|
| Стоимость комплекта (40 ТЭН) | 25 000 - 40 000 руб. |
| Экономия в месяц | 15 000 - 25 000 руб. |
| Срок окупаемости | 1,5 - 3 месяца |
| Срок службы оребрённых ТЭН | 3-5 лет при правильном режиме |
Срок службы оребрённых ТЭН из 12Х18Н10Т в хлебопекарной печи - 3-5 лет при нормальном режиме эксплуатации. Это сопоставимо с гладкими ТЭН, а то и лучше: благодаря снижению рабочей мощности температура спирали внутри трубки ниже, что напрямую влияет на ресурс нагревательного элемента.
Дополнительный эффект, который не всегда считают: более равномерный прогрев камеры. Оребрённые ТЭН лучше перемешивают воздух за счёт усиленной конвекции - это снижает перепад температур по высоте камеры с типичных 15-25°C у гладких ТЭН до 8-12°C. Меньше температурный перепад - меньше брак на подгоревшем верхе или недопечённом низе.
Подобрать оребрённые ТЭН взамен гладких
Пришлите параметры старых ТЭН - рассчитаем замену и срок окупаемости
Отправить заявкуМинимальный заказ - 1 штука
Если в вашей печи сгорел один ТЭН, а остальные ещё рабочие, мы изготовим один оребрённый ТЭН точно под ваши параметры. Минималка - одна штука, не партия. Это актуально для мелких пекарен и кондитерских цехов, где нет смысла менять весь комплект сразу.
Если же вы хотите перевести печь на оребрённые ТЭН планово - рекомендуем делать это по мере выхода из строя гладких, или выполнить полную замену в период планового ТО. Смешанная эксплуатация гладких и оребрённых ТЭН в одной камере допустима, но электрика управления нагревом должна это учитывать.
Для расчёта замены и стоимости - звоните на +7(919)405-21-39 или пишите на ten-miass@mail.ru. Параметры старых ТЭН можно передать по телефону или прислать фото.
