Оребрённый ТЭН для печи 2 кВт: производство по чертежу заказчика
Гладкая трубка на 2 кВт в закрытом объёме печи выходит на ваттную нагрузку около 14 Вт/см²: это в 6 раз выше допустимых 1,5–2,2 Вт/см² по ГОСТ 13268-88. Такую мощность в печь на голую трубку не ставят. Рёбра увеличивают площадь теплоотдачи в 8–10 раз, нагрузка падает до 1,5 Вт/см², оболочка держит рабочие 300–400 °C без перегорания нити. Дальше: как это считается и что прислать для расчёта под свою печь.

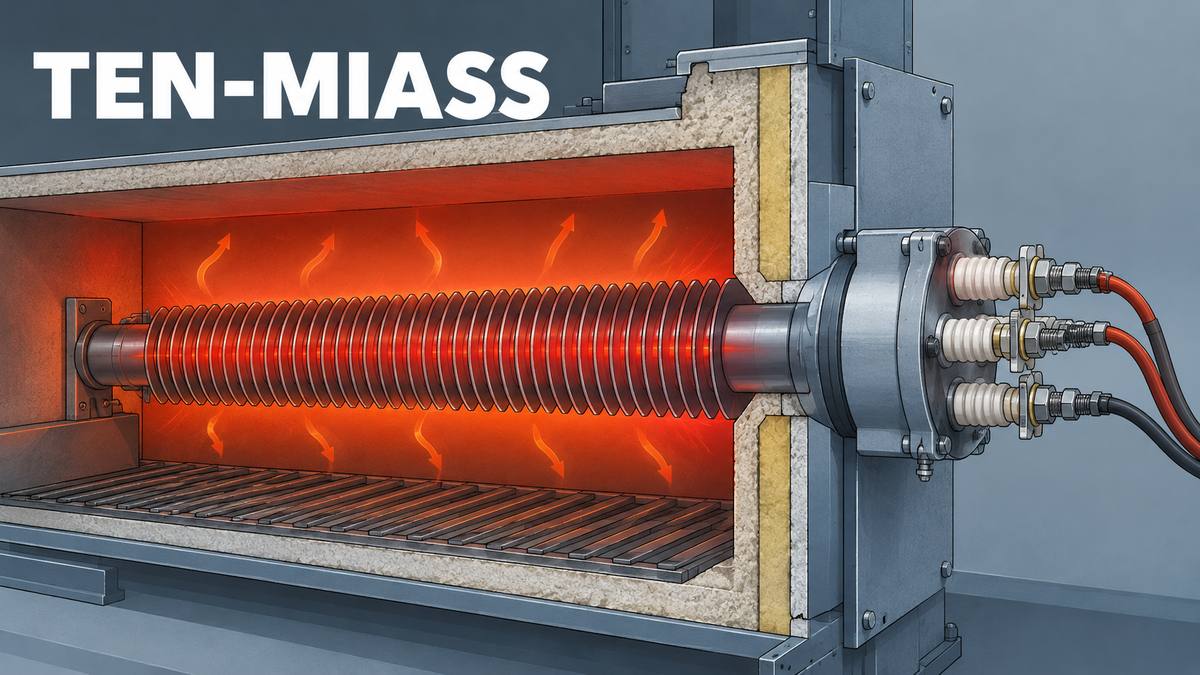

Оребрённый ТЭН в разрезе печи: трубка с рёбрами внутри рабочей камеры, контакты и клеммы вынесены на сухую сторону снаружи корпуса.
Зачем ТЭНу в печи нужны рёбра
Возьмём типовой случай: активная длина трубки 350 мм, диаметр 13 мм, мощность 2 кВт. Площадь гладкой поверхности: S = π·1,3·35 = 143 см². Ваттная нагрузка q = 2000/143 ≈ 14 Вт/см².
Для закрытого объёма печи (сушильная камера, термошкаф без активного обдува) ГОСТ 13268-88 и заводская практика держат q в пределах 1,5–2,2 Вт/см². При 14 Вт/см² нить нихрома работает на пределе, магнезитовая засыпка не успевает отводить тепло, оболочка идёт пятнами побежалости и прогорает за недели вместо заявленных 3–5 лет.
Рёбра решают эту задачу без увеличения длины трубки. Они не добавляют тепла: они наращивают площадь, с которой это тепло снимается. При шаге ребра 4–5 мм площадь растёт в 8–10 раз: с 143 до 1150–1430 см². Ваттная нагрузка падает до 1,4–1,74 Вт/см², для закрытой печи это уже комфортный режим.
Таблица подбора шага и материала оребрения
| Шаг ребра | Площадь теплоотдачи к гладкой трубке | Материал | Когда ставить |
|---|---|---|---|
| 2,5–3 мм | ×12–16 | сталь 10, приварная лента | чистый сухой воздух, нужна максимальная мощность на короткой трубке |
| 4–5 мм | ×8–10 | сталь 10 или AISI 304 | стандартная печь, термошкаф, калорифер: баланс площади и обслуживания |
| 6–8 мм | ×5–6 | AISI 304 / 08Х18Н10Т | пыльная, мучная, стружечная среда: редкие рёбра не забиваются налётом |
Материал рёбер обычно повторяет материал оболочки: сталь 10 для сухого технического воздуха, нержавейка AISI 304 или 08Х18Н10Т там, где есть пищевой контакт, пар или агрессивная атмосфера. Рёбра из более мягкого металла, чем оболочка, ставить смысла нет: они первыми теряют форму при циклическом нагреве.
Расчёт сопротивления: 2 кВт, 220 В
Номинал считается через R = U² / P: 220² / 2000 = 48 400 / 2000 = 24,2 Ом.
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для 2 кВт это 1800–2100 Вт. Пересчёт через R = U²/P даёт несимметричный коридор сопротивления:
| Параметр | Значение |
|---|---|
| Номинал R | 24,2 Ом |
| Нижняя граница (P=2100 Вт) | 23,1 Ом |
| Верхняя граница (P=1800 Вт) | 26,9 Ом |
Если мультиметр на холодном ТЭНе показывает значение между 23 и 27 Ом, изделие в норме. Показания ниже 23 Ом говорят о межвитковом замыкании в спирали, выше 27 Ом о подгоревшем контакте или частично выработанной нити.
Где такие ТЭН работают в промышленных печах
Оребрённый нагреватель на 2 кВт обычно работает как одна секция в наборе: полную печь одной такой секцией не греют.
- Конвекционные и сушильные печи: секции по периметру камеры с принудительным обдувом
- Муфельные печи небольшого объёма: нагреватели муфельных печей набирают из нескольких секций на разные зоны
- Хлебопекарные и кондитерские печи: там счёт секций может идти на десятки, пример с 40 ТЭНами на одной печи
- Камеры порошковой покраски и сушки после окраски
- Термошкафы и камеры термообработки металла и пластика
Во всех случаях мощность одной секции подбирают так, чтобы q не выходила за диапазон среды: это разобрано подробнее в характеристиках оребрённых ТЭНов и в общей методике выбора промышленного нагревателя.
Частая ошибка при заказе: шаг ребра выбирают на максимум без учёта среды
Типичный запрос звучит как «сделайте площадь побольше, чтобы наверняка». На бумаге шаг 2,5 мм действительно даёт максимум площади на единицу длины. В реальной печи с мучной или древесной пылью, нагаром от краски или окалиной такие частые рёбра забиваются налётом за один-два цикла работы. Между рёбрами образуется теплоизолирующая прослойка, эффективная площадь падает в разы, и труба перегревается: ровно та проблема, которую рёбра должны были решить.
Правильный порядок: сначала смотрим на среду и степень загрязнения, потом на шаг. Для грязных и пыльных печей запас по площади закладываем через больший диаметр или вторую секцию. Частые рёбра в такой среде не вариант: забьются быстрее, чем успеют отработать ресурс.
- Чертёж или эскиз с посадочными размерами: диаметр и длина монтажного отверстия, резьба штуцера
- Мощность и напряжение (кВт, В, число фаз)
- Рабочая среда в камере: спокойный воздух или с принудительным обдувом, максимальная рабочая температура
- Степень загрязнения среды: мука, древесная или металлическая пыль, краска, чистый воздух
- Требования к материалу (пищевой контакт, агрессивная атмосфера), если есть
- Фото старого ТЭНа и шильдика, если делаем замену на аналог
