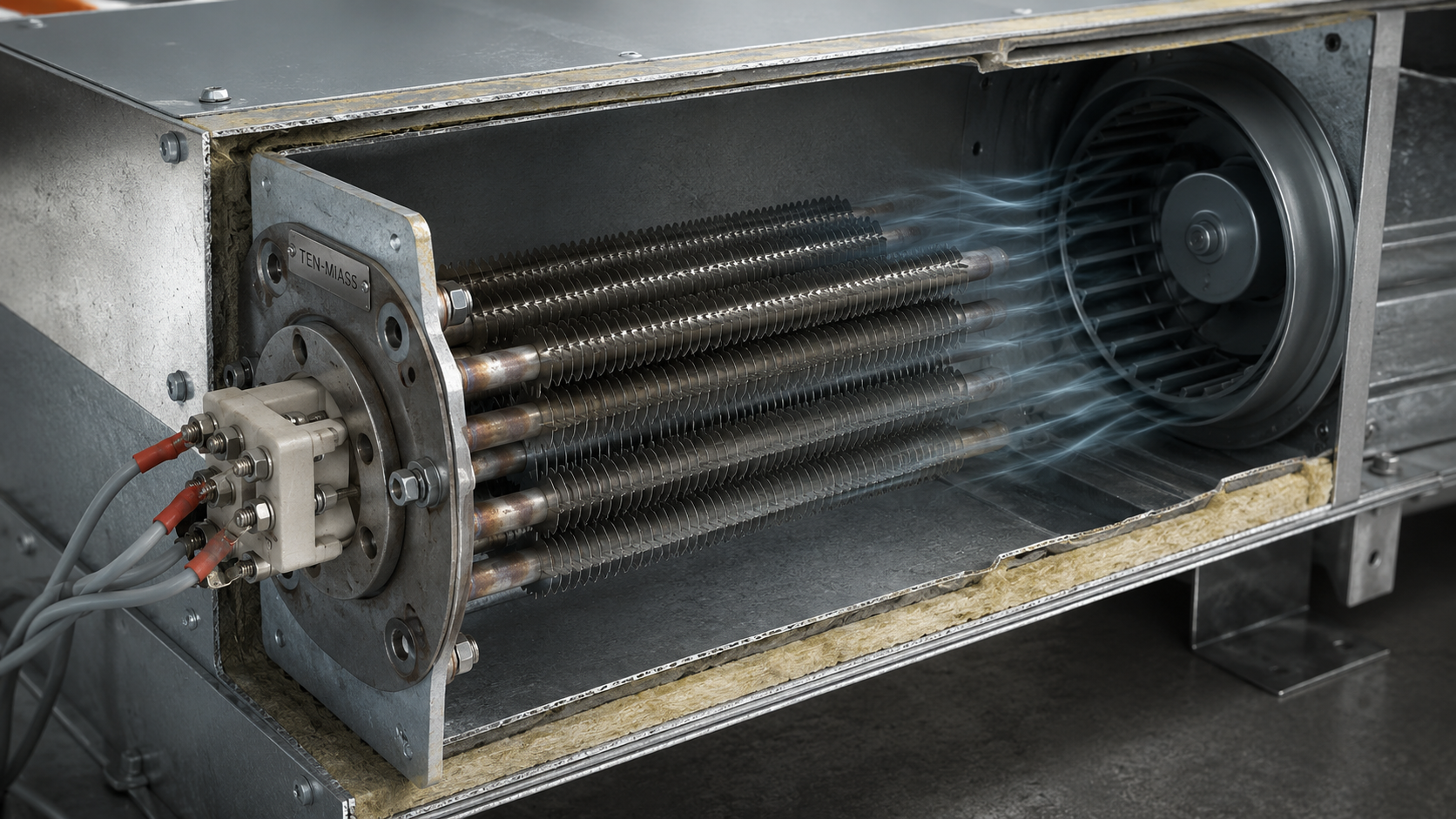

Как выбрать промышленный нагреватель: расчёт мощности, материал оболочки и схема подключения

Выбор промышленного ТЭНа — это не подбор по принципу «чем мощнее, тем лучше», а инженерная задача с тремя неизвестными: тепловая нагрузка, ресурс и геометрия. Ошибка хотя бы в одном параметре означает либо недогрев среды, либо перегрев оболочки и выход нагревателя из строя через 200–500 часов вместо положенных 10 000. Разбираем, в каком порядке считать и что указывать в техзадании, чтобы нагреватель отработал расчётный срок.

Шаг 1. Расчёт мощности ТЭНа: формула и поправки

Базовая мощность для нагрева среды без учёта потерь считается по формуле:

P = (m × c × ΔT) / t

• m — масса нагреваемой среды, кг;
• c — удельная теплоёмкость, кДж/(кг·°C);
• ΔT — разница между начальной и конечной температурой, °C;
• t — время нагрева, секунды.

Результат умножьте на коэффициент запаса 1,15–1,25: он компенсирует теплопотери корпуса, теплопроводность накипи и отклонение напряжения сети. Для воды теплоёмкость 4,18 кДж/(кг·°C), для индустриального масла — около 1,8–2,0 кДж/(кг·°C), для воздуха при нормальном давлении — примерно 1,005 кДж/(кг·°C).

Пример. Бак гальванической линии объёмом 1,5 м³, жидкость по свойствам близка к воде, нужно поднять температуру с 20 до 60 °C за 1 час (3600 с).

P = (1500 кг × 4,18 × 40 °C) / 3600 с = 69,7 кВт. С запасом 1,2 — 83,6 кВт. Целесообразно взять три блок-ТЭНа по 28 кВт, соединённых звездой в трёхфазную сеть 380 В, либо два по 42 кВт.

Если считать мощность наоборот — от имеющегося ТЭНа, используйте обратную формулу для времени нагрева. Например, ТЭН 12 кВт в ванне 800 л воды с ΔT = 50 °C:

t = (800 × 4,18 × 50) / 12000 = 13,9 часа. Это медленно для большинства технологических процессов, значит, нужен нагреватель мощнее или предварительный подогрев.

Ниже — сводная таблица типовых удельных мощностей для разных сред. Превышение этих значений ведёт к перегреву оболочки и выходу из строя.

Высокая удельная мощность не «ускоряет» нагрев сверх расчётного времени — она сокращает срок службы нагревателя. Например, масляный ТЭН с удельной мощностью 5 Вт/см² вместо допустимых 2 Вт/см² будет коксовать масло на поверхности и перегорит в течение первого месяца.

Шаг 2. Материал оболочки: среда диктует марку стали

Материал оболочки выбирается по двум критериям: температура рабочей среды и её химическая активность. Для «сухих» сред подойдёт углеродистая сталь, для воды и пара — нержавейка, для агрессивной химии придётся рассматривать титан или никелевые сплавы.

Основные материалы промышленных ТЭНов на производстве:

• Сталь 10 — для воздуха, масла, сухих и неагрессивных сред. Дешёвый, технологичный вариант, хорошо работает при температуре оболочки до 200–300 °C.
• AISI 304 (08Х18Н10) — нержавейка для воды и пара до 200 °C. Основной выбор для пищевых производств, пастеризаторов и автоклавов.
• Цельнотянутая труба 12Х18Н10Т — бесшовная нержавейка с титаном в составе, устойчива к межкристаллитной коррозии. Используется для пищевых и умеренно агрессивных сред.
• Чистый титан — для сильно агрессивных сред: хлориды, кислоты, гальванические ванны, морская вода.
• AISI 316 (10Х17Н13М2), Inconel 600 (ХН78Т) — только под конкретную агрессивную химию или температуры выше 400 °C.

Например, для гальванической ванны хромирования с рабочим раствором на основе хромовой кислоты при 45 °C сталь 10 не подойдёт — её разъест за несколько дней. Правильный выбор — титановый ТЭН с удельной мощностью не более 2 Вт/см².

Для муфельной печи до 800 °C нужен не обычный ТЭН, а нагреватель с оболочкой из Inconel 601 (ХН60ВТ) или керамическими блоками. Стандартный «водяной» ТЭН из AISI 304 в такой среде расплавится.

Шаг 3. Геометрия и конструктив: патронные, фланцевые или одиночные

Конструктив ТЭНа определяется тем, куда он монтируется. Три основных типа для промышленного применения:

Патронные ТЭНы мощностью 0,3–3 кВт вставляются в отверстия плит и матриц. Для пресс-форм лучше заказывать их с допуском по диаметру посадки: 6, 8, 10, 12, 16, 20, 25, 32 мм — точно под ваше отверстие. Длина активной зоны рассчитывается так, чтобы не было «холодных» концов, выступающих из тела плиты.

Блок-ТЭНы (ТЭНБ) — это несколько трубчатых элементов, свальцованных в одну конструкцию с фланцем. Фланцевая резьба G2" или M48×2 допускает установку 3–6 петель в один бак. Такие нагреватели применяются в блочно-модульных котельных мощностью 30–250 кВт, в ёмкостном оборудовании для нефтеподогрева.

Важное отличие: штуцер одиночного ТЭНа — G1/2" или M22×1,5. Фланец блок-ТЭНа — только G1,5", G2", G3" или метрические M48×2, M56×2, M64×3. Через резьбу G1/2" три петли физически не пройдут, поэтому для многоэлементных нагревателей всегда нужна крупная фланцевая резьба под ключ-шестигранник.

Шаг 4. Схема подключения и расчёт сопротивления

Для однофазного ТЭНа сопротивление спирали вычисляется по закону Ома:

R = U² / P

ТЭН 2,5 кВт на напряжение 220 В будет иметь сопротивление R = 220² / 2500 = 19,36 Ом. Перед замером обязательно обесточьте нагреватель, слейте воду и снимите перемычки, иначе мультиметр покажет сопротивление соседних элементов, а не вашего.

Для трёхфазной нагрузки 380 В схема включения определяет и сопротивление, и ток. Рассмотрим самый распространённый промышленный случай — блок-ТЭН 9 кВт (три элемента по 3 кВт), подключённый звездой.

В звезде на каждый элемент приходит фазное напряжение 220 В. Сопротивление ветви:

R = U_ф² / P_элемента = 220² / 3000 ≈ 16,1 Ом

Линейный ток всей нагрузки: I = P_общая / (√3 × U_линейного) = 9000 / (1,73 × 380) ≈ 13,7 А. Для кабеля питания достаточно сечения 2,5 мм², автомат — 16 А.

Если тот же блок-ТЭН подключить треугольником, на элемент пойдёт 380 В, и сопротивление каждой ветви должно быть R = 380² / 3000 ≈ 48,1 Ом. Ток вырастет втрое — такой нагреватель уже не подключить к сети 380/220 без замены ТЭНов.

Поэтому при заказе блок-ТЭНа всегда указывайте схему подключения.

Шаг 5. Что проверить в ТЗ перед отправкой производителю

Минимальный набор параметров для заказа промышленного ТЭНа по чертежу выглядит так:

1. Рабочая среда и её температура (вода, масло, воздух, кислота, пар).
2. Объём бака или габариты шкафа/камеры.
3. Требуемая температура нагрева и время выхода на режим.
4. Напряжение и схема подключения (220 В, 380 В звезда, 380 В треугольник).
5. Посадочный размер: диаметр отверстия, толщина стенки, тип резьбы.
6. Допустимая длина — часто ограничена съёмом фланца или крышки.

Серийный ТЭН из розницы редко совпадает с задачей по всем параметрам одновременно. Нужна мощность 4,7 кВт, а в каталоге — 4,5 или 5,0. Длина 620 мм, а есть только 500. Диаметр резьбы M22, а не G1/2". Каждое отклонение — это либо недогрев, либо переделка конструкции узла.

Изготовление по техническому заданию снимает эти компромиссы. На производстве пересчитывают диаметр спирали и шаг навивки, чтобы получить мощность ровно под ваш бак и напряжение. При заказе по образцу вышедшего из строя ТЭНа восстановят геометрию по фото с линейкой или приложенному чертежу.

Допуск по ГОСТ 13268-88 на мощность составляет +5/−10%. Это значит, что ТЭН 10 кВт может выдавать от 9,0 до 10,5 кВт. Для процессов, где критичен точный тепловой баланс (полимеризация, вулканизация), заказывайте ТЭНы с сопротивлением, рассчитанным под вашу сеть, — и закладывайте в техпроцесс допустимый разброс.

Партия от одного изделия, типовой срок изготовления — 5–10 рабочих дней. Технолог проверит ваш чертёж или эскиз, пересчитает мощность и материалы и предложит конструктив, который будет проще в обслуживании.

Если сомневаетесь в выборе материала или схемы включения — отправьте техзадание на почту, инженер вернётся с контрольным расчётом в течение рабочего дня.

Подбор промышленного нагревателя — это последовательный расчёт: тепловая мощность, затем удельная нагрузка, материал оболочки, геометрия и схема подключения. Начните с этих четырёх чисел — и серийный каталог перестанет быть лотереей.

Чтобы получить ТЭН точно под вашу задачу, отправьте чертёж или эскиз — инженер рассчитает мощность, материал и срок изготовления в течение рабочего дня.
