Почему мощный ТЭН сгорает быстрее слабого
Короткий ответ. ТЭН, который включается раз в час, по наблюдениям сервисников служит примерно в десять раз дольше того, что щёлкает раз в минуту. Причина не в самой мощности, а в термоциклах: каждое включение - холодный старт спирали и скачок температуры. Запас нужно закладывать в площади поверхности ТЭНа (ниже ваттная нагрузка), не в киловаттах сверху - иначе быстрый нагрев оборачивается частыми включениями и ранним обрывом.

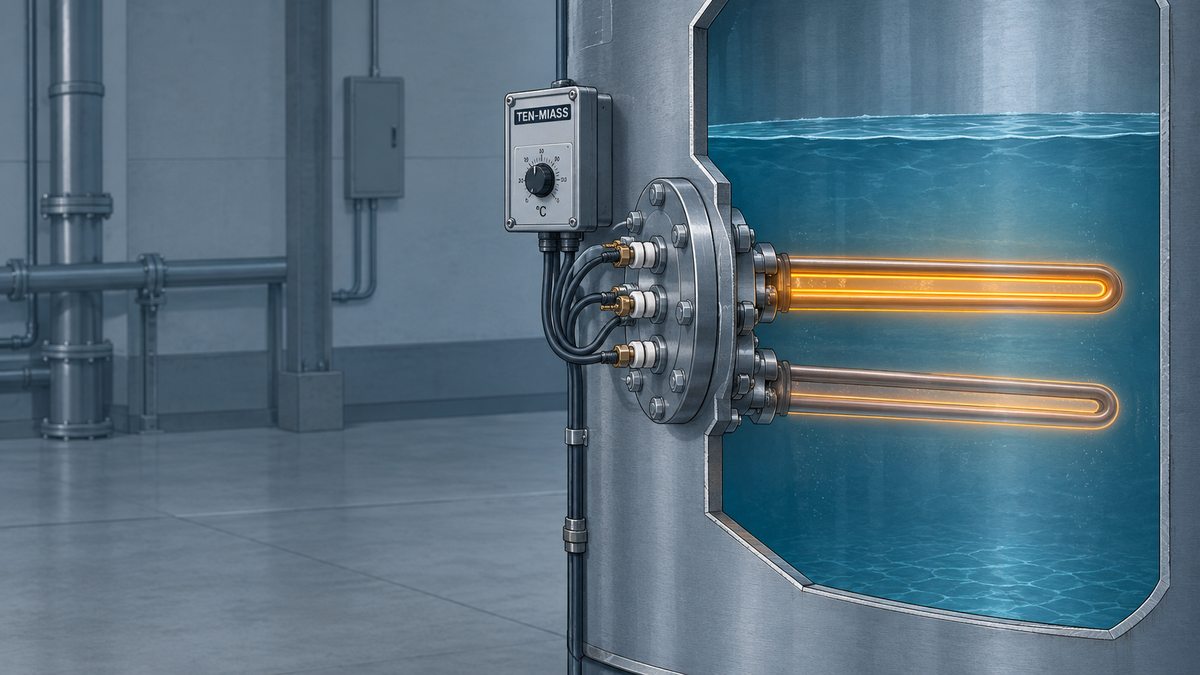

Два ТЭНа в одном баке: один держит температуру длинными циклами, второй подключается ступенью на разогрев
Что происходит, когда ставят ТЭН «с запасом»
Типовая заявка: клиенту нужен ТЭН на бак 80 литров, расчёт даёт 2,1 кВт, но он просит поставить 5 кВт - «чтобы грело быстрее». Вместо расчётных двух часов бак нагревается за пятьдесят минут. Термостат, настроенный на диапазон 55-60°C, отключается почти сразу после включения и так же быстро включается снова, потому что остывание через стенки и крышку идёт с той же скоростью, а разогрев - в разы быстрее. Вместо одного-двух циклов в час получается цикл в минуту-полторы.
Через месяц такой эксплуатации ТЭН выходит из строя. Причину обычно списывают на «слабую конструкцию», но дело в количестве термоударов, которое он получил. На точно таком же ТЭНе, подобранном по расчёту, таких циклов за месяц было бы кратно меньше.
Почему термостат щёлкает чаще при завышенной мощности
Дело в гистерезисе термостата - разнице между температурой включения и отключения. У дешёвых капиллярных и биметаллических термостатов она обычно 3-6°C. Пока ТЭН греет воду медленно (по расчётной мощности), заполнить этот коридор температур занимает заметное время - 15-30 минут и больше. При завышенной в 2-2,5 раза мощности тот же коридор проходится за 3-5 минут: термостат физически не успевает «отдохнуть» между срабатываниями.
Проблема усугубляется расслоением воды в баке (горячая вода легче и держится у датчика термостата, который обычно стоит в верхней трети). При мощном ТЭНе локальный перегрев у датчика наступает раньше, чем прогреется весь объём, и термостат отключает нагрев, когда основная масса воды ещё холодная. Дальше смешение, падение температуры у датчика, новое включение - и так по кругу, с коротким периодом.
Что рвётся внутри ТЭНа при каждом включении
Нихромовая спираль при включении разогревается от комнатной температуры до рабочей за доли секунды. Сопротивление холодного нихрома ниже рабочего на 7-10%, поэтому пусковой ток выше номинального - не катастрофично для одного включения, но при частых циклах это постоянная термомеханическая нагрузка на спираль и контакты.
На оболочке ТЭНа при каждом цикле образуется и трескается тонкая оксидная плёнка - она же защищает металл от коррозии в рабочей среде. Трещины в плёнке дают путь влаге и кислороду к металлу под ней. При редких включениях плёнка успевает частично восстановиться между циклами, при частых - нет. Итог почти всегда один: нихром рвётся в середине активной зоны спирали, где термоудар максимальный. У контактов сечение больше, и запас прочности там выше.
Признак → причина → что менять
| Что видно | Что происходит на самом деле | Что менять |
|---|---|---|
| Термостат щёлкает каждую минуту-две | Мощность завышена против объёма и допустимого времени нагрева | Пересчитать P по формуле, взять ближайший стандартный номинал без запаса «на глаз» |
| ТЭН обрывается в середине спирали через 1-2 месяца | Термоциклы разрушают оксидную плёнку быстрее, чем она восстанавливается | Снизить мощность или перейти на два ТЭНа меньшей мощности со ступенчатым включением |
| Автомат выбивает при включении нагрева | Пусковой ток вырос пропорционально завышенной мощности, проводка рассчитана на старый номинал | Пересчитать сечение провода и номинал автомата под фактическую мощность или не завышать её |
| Трубка «простреливает» в одном месте, накипь неравномерная | Высокая ваттная нагрузка на коротком участке трубки при той же мощности | Увеличить длину активной зоны или диаметр трубки, снизить q, Вт/см² |
Как рассчитать мощность без запаса - пример с цифрами
Формула для нагрева жидкости: P = 0,00116 × V × ΔT / t, где P - мощность в кВт, V - объём в литрах, ΔT - нужный нагрев в °C, t - время в часах.
Бак 80 литров, нагрев с 15 до 60°C (ΔT = 45°C) за 2 часа:
P = 0,00116 × 80 × 45 / 2 = 4,176 / 2 = 2,088 кВт
Берём ближайший стандартный номинал - 2 или 2,3 кВт, с запасом не больше 10-15% на теплопотери через стенки. Если поставить 5 кВт, время нагрева упадёт до 50 минут (0,00116 × 80 × 45 / 5 ≈ 0,835 ч), но дальше бак будет держать температуру той же мощностью - и каждый цикл поддержания станет в 2,5 раза короче расчётного.
Для проточного нагрева формула та же, только V заменяется на расход в литрах в минуту, а t берётся как 1/60 часа на литр - проще считать по расходу в час. Чем точнее время нагрева задано заказчиком, тем точнее можно подобрать номинал без лишнего запаса.
Где на самом деле должен быть запас - ваттная нагрузка, а не ватты
Запас прочности ТЭНа определяется ваттной нагрузкой, а не киловаттами в паспорте - сколько ватт снимается с квадратного сантиметра оболочки: q = P / (π × d × L), где d - диаметр трубки, L - длина активной зоны.
Трубка Ø16 мм (d = 1,6 см), активная длина 100 см: площадь S = π × 1,6 × 100 ≈ 503 см².
При 2,5 кВт: q = 2500 / 503 ≈ 5,0 Вт/см² - верхняя граница нормы для стоячей воды в баке (допустимый диапазон 3-5 Вт/см²).
При 5 кВт на той же трубке: q = 5000 / 503 ≈ 10 Вт/см² - вдвое выше безопасного диапазона для стоячей воды. Локальный перегрев оболочки и пригар накипи в этом месте становятся даже более вероятной причиной отказа, чем частые включения термостата.
Отсюда правило подбора: если нужна бóльшая мощность, не вставляют более мощный ТЭН в тот же корпус - увеличивают длину трубки, диаметр или число нагревателей, чтобы ваттная нагрузка осталась в безопасном диапазоне. Подробный разбор диапазонов по средам - в статье про ваттную нагрузку ТЭНа и про удельную мощность под конкретную среду.
Два ТЭНа вместо одного - ступени и резерв
Когда объём бака большой, а требования к скорости разогрева и к экономичному поддержанию температуры расходятся, разумнее поставить два ТЭНа послабее вместо одного мощного. Один работает постоянно, держит рабочую температуру длинными циклами по расчёту. Второй подключается контактором только на старте, при разовой заливке холодной воды или при пиковом разборе - и выключается, как только температура выходит на режим.
Плюсов два. Термоциклов на каждый отдельный ТЭН становится меньше, потому что нагрузка не концентрируется на одном элементе. И при выходе одного из строя второй продолжает греть хотя бы частично, пока не привезут замену - это тот же принцип, что и в резервном ТЭНе для бойлера косвенного нагрева. Детали подключения через термостат и контактор - в статье про термостат для ТЭНа.
Что прислать нам для расчёта мощности
- Объём бака или расход (для проточного нагрева) в литрах
- Начальная и целевая температура (или просто ΔT)
- Желаемое время выхода на температуру
- Напряжение сети (220 В однофазное или 380 В)
- Среда: вода, масло, раствор - и есть ли перемешивание/циркуляция
- Посадочное место: фланец, резьбовой штуцер, свободный ввод - с размерами
- Есть ли уже термостат, и какой у него гистерезис
